带手动调节机构的长梁式夹持定位工装

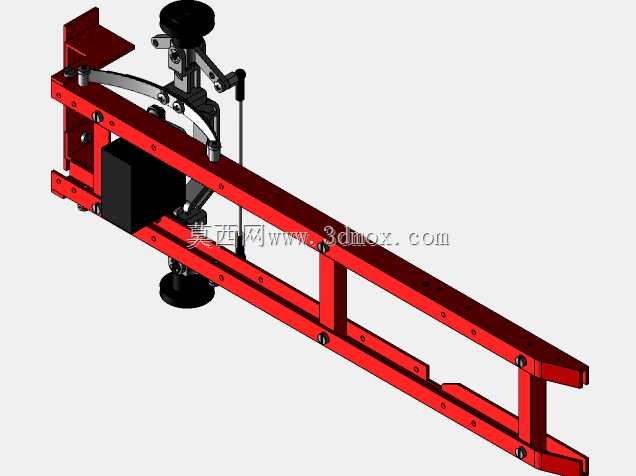

该工装主要应用于小型零部件装配、工件定位检测、工位辅助夹持的生产场景，在五金件加工、小型机电产品组装工位中，可作为临时定位载体固定待加工或待装配工件，替代人工持件操作，降低作业过程中的工件偏移风险，提升工位操作的稳定性。从结构设计来看，整体采用双平行长梁作为主体承载框架，梁身沿长度方向均匀排布安装孔位，可根据待夹持工件的尺寸调整各功能组件的固定位置，适配不同长度规格的工件装夹需求；长梁一端集成手动调节夹持机构，顶部设置手轮用于调节夹持行程，搭配弧形连杆传动结构实现夹头的升降与开合动作，手轮旁侧设置锁紧拨杆，可在夹持到位后锁定机构位置，避免加工或装配过程中夹头松脱。夹头末端采用平面接触结构，接触端面可根据工件外形更换适配垫块，减少对工件表面的压损。长梁侧方预留的安装支耳可将整个工装固定在工作台面或者生产线旁的支架上，安装时需保证长梁的水平度偏差不超过0.2mm/m，避免夹持状态下工件出现倾斜。设计过程中优先考虑手动操作的便捷性，传动连杆的力臂经过配比优化，操作人员转动手轮时无需施加过大作用力即可完成工件夹紧，机构的活动关节处均预留润滑间隙，长期使用时可定期加注润滑脂降低磨损。长梁主体采用型材拼接结构，在保证整体刚性的前提下控制整体重量，便于工位间的转运与重新布设；夹持机构的行程范围可覆盖常规小型工件的装夹尺寸，对于异形工件可通过更换夹头适配块实现兼容，无需重新制作整套工装。从安装边界来看，工装整体沿长梁方向的延伸长度可根据使用需求截短或接长，固定端的支耳孔位适配常规工作台的T型槽间距，无需额外加工转接板即可完成安装；活动端的夹头在完全伸出状态下，下方预留足够的操作空间，方便操作人员在工件下方完成螺丝紧固、配件插接等装配动作，不会与工装主体结构产生干涉。
