带花键轴段的螺旋锥齿轮传动件设计

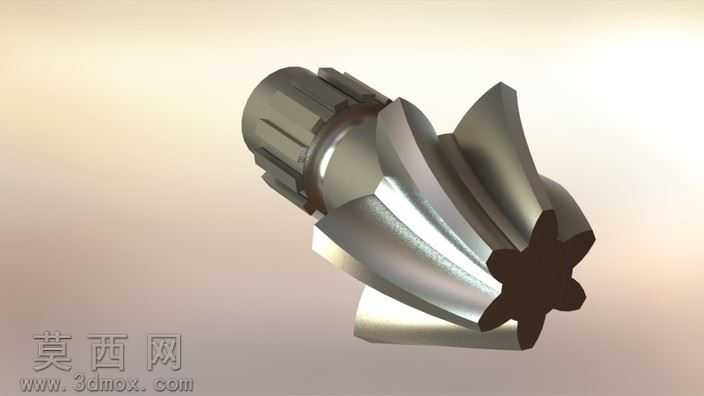

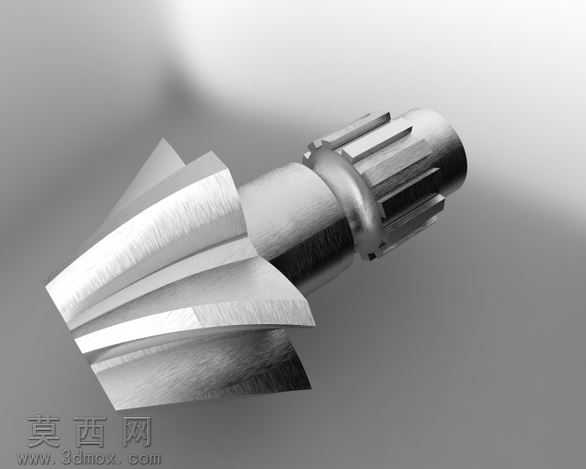

本作品为带集成花键轴段的螺旋锥齿轮三维建模成果，建模过程围绕传动件的实际工况需求展开，首先梳理螺旋锥齿轮的核心参数逻辑：基于斜齿锥齿轮的啮合特性，先确定齿部的螺旋角、模数、压力角、齿数等核心传动参数，通过参数化草图绘制齿坯的基础轮廓，区分锥齿切削段、轴肩定位段、花键连接段三个核心结构区域的尺寸边界。齿部建模阶段，采用螺旋线引导的扫掠成型方式构建单个轮齿，通过圆周阵列完成整圈轮齿的排布，过程中反复校验齿面的曲率连续性，保证齿形啮合面的平滑度，避免出现传动卡滞的结构缺陷，同时还原螺旋锥齿轮特有的斜向齿向走向，还原齿根过渡圆角的应力释放结构，提升模型对实际加工工艺的还原度。花键轴段建模时，严格按照矩形花键的齿形、键数、小径大径公差逻辑构建键齿结构，区分花键的配合面与非配合面的结构差异，还原轴端的倒角、轴肩的退刀槽等工艺细节，保证轴段与齿轮本体的衔接过渡自然，符合实际轴类零件的加工逻辑。材质与渲染环节，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原机加工后金属表面的细腻切削纹理，通过三点布光方案突出齿面的曲面转折、花键的棱边结构，渲染时添加柔和的环境反射效果，让金属材质的冷硬质感得到充分展现，同时通过景深效果突出齿轮啮合段的核心结构，弱化背景干扰。设计思路上，该模型将传动齿部与连接花键轴做一体化设计，省去了额外的连接件装配环节，能够提升传动系统的整体刚性，适用于空间紧凑的交错轴传动场景，建模全程遵循机械设计的公差配合要求，所有结构细节均对应实际机加工的工艺可行性，既保证了模型的视觉还原度，也具备后续工程应用、装配校验、运动仿真的使用基础，可直接导入对应场景完成传动系统的匹配验证。
