直齿圆柱齿轮传动组合结构三维设计

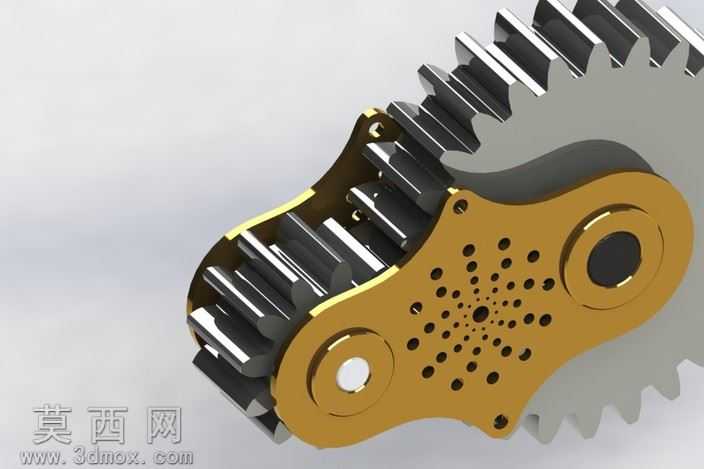

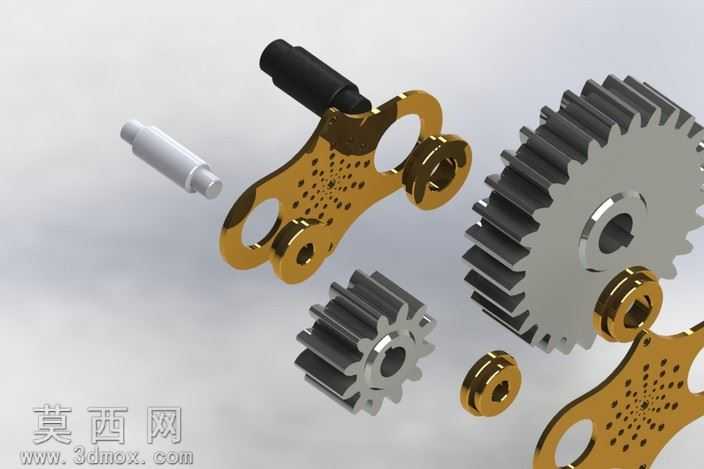

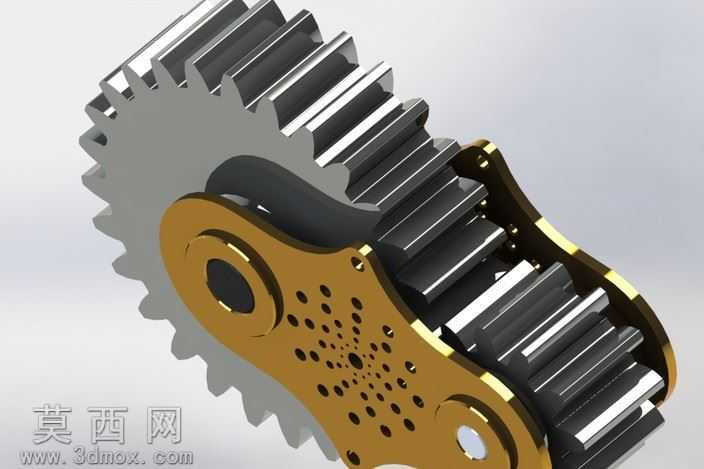

本作品为直齿圆柱齿轮传动组合结构的三维建模成果，建模阶段以机械设计手册中圆柱齿轮的标准参数为依据，先完成单个直齿圆柱齿轮的参数化构建：通过渐开线齿廓的精准方程绘制齿形轮廓，经拉伸、阵列特征完成轮齿部分建模，再依次构建轮毂、键槽、减重孔等结构，保证齿距、齿厚、齿顶高、齿根高的参数完全符合圆柱齿轮的通用设计规范，轮齿过渡圆角处做了平滑处理，避免应力集中的结构缺陷。配套的连接支架采用轻量化多孔设计，在保证结构刚度的前提下开设多组大小渐变的通孔，既降低整体重量，也兼顾了视觉上的精致感，支架与齿轮的装配位置严格按照中心距要求定位，保证齿轮啮合的侧隙、接触面积符合传动设计要求。渲染阶段针对不同部件匹配差异化材质：轮齿部分采用高反光抛光金属材质，还原钢制齿轮经过精加工后的金属光泽，边缘做细微的倒角高光处理，体现机加工的精度质感；连接支架主体采用哑光金色金属材质，边缘处添加细微的金色镀层高光效果，模拟金属表面处理后的精致质感；支架与齿轮的连接销轴采用亮面镀铬材质，与主体材质形成视觉层次区分。场景布光采用多光源组合方案，主光源从斜上方投射，打出轮齿的明暗层次，清晰展现每一个轮齿的立体轮廓与啮合间隙，辅助光源从侧方补光，弱化阴影区域的死黑问题，环境光添加微弱的冷色调反射，让金属材质的反光更具真实感。设计过程中重点考量了齿轮传动的实际装配逻辑，所有配合面均预留了合理的装配间隙，轮齿啮合处无干涉问题，既可以作为机械设计教学中圆柱齿轮结构的演示案例，也可用于传动机构的原理展示，整体结构在符合工程设计规范的基础上，通过材质搭配与细节处理提升了视觉表现力，清晰展现了直齿圆柱齿轮的结构特征与传动组合的装配关系。
