头戴式呼吸防护面罩结构设计方案

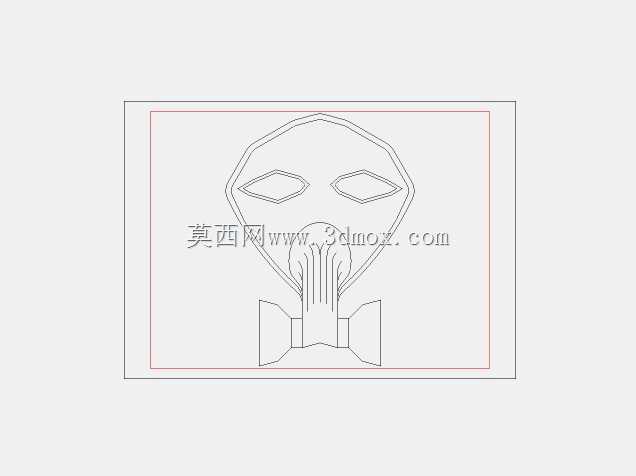

这款呼吸防护面罩的结构设计，核心围绕面部贴合密封、呼吸通路顺畅、滤材安装便捷三个核心工程目标展开，适配化工巡检、应急救援、粉尘作业、喷漆施工等多场景下的面部呼吸防护需求。从结构布局来看，面罩主体采用贴合人体面部轮廓的曲面造型，边缘做了一圈内收的密封唇边结构，建模阶段参考了东亚成年人面部尺寸统计数据，针对颧骨、下颌、鼻梁三个容易出现泄漏的位置做了局部加厚的贴合曲面，保证佩戴时密封唇边能均匀贴合面部皮肤，不会出现局部压痕过重或者密封间隙过大的问题。眼部视窗区域做了内凹的曲面过渡，两个独立视窗的视野范围覆盖水平120度、垂直80度的有效观察区间，视窗边缘预留了密封压条的安装槽位，可适配防雾、防刮擦的透明视窗镜片，压条采用嵌入式卡扣结构，无需额外紧固件即可完成镜片固定，更换镜片时只需拨开卡扣即可快速拆装。面罩下方的呼吸通路采用居中布局，进气通路与呼气通路做了独立分隔，避免呼出的水汽在面罩内部凝结影响视窗清晰度，滤罐安装接口采用标准的圆形卡扣结构，接口处做了径向密封槽，可适配通用规格的滤毒罐或者滤棉盒，安装时只需对准卡槽旋转45度即可完成锁紧，接口的承载强度经过结构校核，可承受滤罐满载状态下的侧向冲击力，不会出现佩戴过程中接口断裂或者脱落的问题。建模过程中对各部件的安装边界做了明确的尺寸约束，面罩整体最大外轮廓宽度控制在180mm，高度控制在220mm，滤罐接口突出面罩主体的长度控制在75mm，保证佩戴时不会因为尺寸过大影响头部转动或者与安全帽、护耳器等其他劳保装备产生干涉。面罩两侧预留了头带安装的挂耳结构，挂耳位置做了圆角过渡，挂点的受力方向与头带拉力方向保持一致，避免长期佩戴时挂耳位置出现应力集中导致结构开裂，头带可通过调节扣调整松紧度，适配不同头围尺寸的佩戴需求。呼气阀位置设置在面罩下方正中央，阀片采用轻质柔性材料，开启压力控制在合理区间，保证呼气时阻力足够小，同时吸气时能完全密封，避免未经过滤的空气从呼气阀位置进入面罩内部。整个结构的壁厚做了均匀化处理，主体壁厚控制在2.5mm，密封唇边位置壁厚渐变至1.2mm，既保证整体结构的抗冲击强度，又能让密封唇边具备足够的形变能力，适配不同面部轮廓的贴合需求，所有棱边位置都做了R2以上的圆角处理，避免佩戴时锐边划伤皮肤，也减少注塑生产时的应力集中问题。
