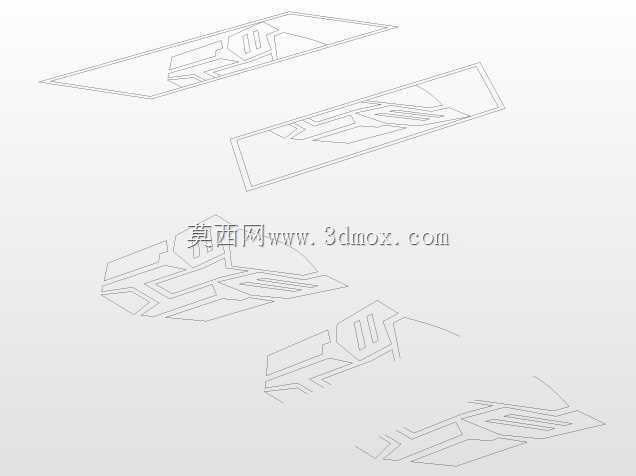

Auto Bot标识承载平板结构设计

　　做结构设计这十几年，经手的平板类承载构件少说也有上百套，这类看起来结构简单的板件，恰恰最考验工程师对安装边界、使用场景的把控能力，稍不注意在公差、安装位预留上出问题，到了总装环节就会出现装不上、贴合度差、标识偏移的问题。这次做的这款标识承载平板，最早是对接智能移动机器人配套的车载标识安装需求，后来也适配了部分商用改装车的外饰标识安装场景，两种场景的工况差异不小，设计的时候做了不少兼顾性的考量。

　　先从实际使用场景说起，在移动机器人场景下，这块板是安装在机器人顶部的标识承载位，用来粘贴Auto Bot的品牌识别标识，方便现场调度系统通过视觉识别快速判定设备身份，也方便运维人员在多台设备同场作业时快速区分设备归属；在改装车场景下，这块板可以作为车身侧围、尾门的标识安装基板，替代直接在车身钣金上粘贴标识的方案，避免后期标识更换时残留胶痕损伤车漆。两种场景都要求板件有足够的平面度，粘贴标识后不能出现翘边、鼓泡的问题，同时板件自身的重量要尽可能轻，避免增加额外的负载。

　　设计思路上没有采用复杂的加强筋结构，毕竟这类平板的受力工况非常单一，主要承受的是标识粘贴的附着力以及日常清洁时的擦拭外力，没有大的冲击载荷，所以直接采用等厚度的矩形平板结构，厚度控制在合理区间，既保证足够的刚性，不会因为轻微外力出现弯折变形，又能控制整体重量。板件的四个边角做了小尺寸的倒角处理，不是尖锐的直角，一方面是避免安装和日常维护时划伤操作人员，另一方面也能减少应力集中，避免板件在受到意外磕碰时从边角位置出现开裂。

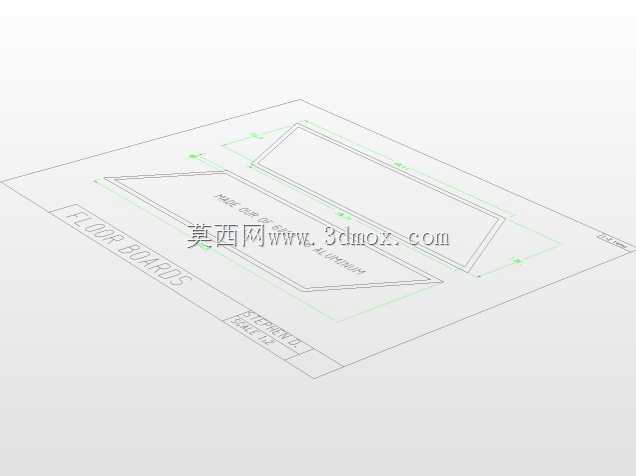

　　外形尺寸的设定是结合两类安装场景的通用边界来定的，长度方向预留了足够的标识粘贴空间，能够完整容纳标准尺寸的Auto Bot标识，两侧不会出现标识超出板件边缘的情况；宽度方向匹配了机器人顶部安装位的常规宽度，也适配多数改装车标识安装位的预留尺寸，不需要额外做裁切就能直接安装。安装边界的处理上，板件背面预留了通用的粘贴区域，也可以根据安装需求在对应位置开设沉头安装孔，不管是采用3M胶粘贴固定，还是采用沉头螺丝锁紧固定，都能保证安装后板件表面平整，不会出现凸起的螺丝头刮蹭标识或者积灰的问题。

　　材料选择上优先考虑了常用的工程塑料和冷轧钢板两种可选方案，工程塑料版本重量更轻，有不错的耐腐蚀性，适合在室内仓储场景的移动机器人上使用；冷轧钢板版本刚性更好，表面做喷塑处理后耐候性更强，适合户外使用的改装车辆安装。板件的表面做了哑光黑的处理，一方面是和黑色的品牌标识形成合适的对比度，让标识更清晰易识别，另一方面哑光表面不会出现反光问题，避免视觉识别系统因为反光出现识别错误，也不会在阳光照射下产生眩光影响周边人员。

　　建模过程中特意把平面度公差控制在合理范围内，整个板面的平面度误差不超过0.1mm，保证标识粘贴后能够完全贴合板面，不会出现局部空鼓的情况。板件的厚度均匀性也做了校验，避免出现厚薄不均导致的安装后板面倾斜问题。考虑到后期可能的标识更换需求，板面的表面粗糙度做了针对性调整，既能够保证标识粘贴的附着力，不会在正常使用过程中出现标识脱落，又能在需要更换标识时比较容易地撕下旧标识，不会在板面残留大量胶痕，减少后期维护的工作量。

　　实际测试的时候，分别在机器人连续运行的振动工况下、户外车辆行驶的风阻和颠簸工况下做了验证，板件没有出现松动、变形的情况，标识也没有出现翘边脱落的问题。日常清洁的时候用普通的无尘布擦拭就可以去除表面的灰尘，不会在哑光表面留下明显的擦拭痕迹，长期使用也不会因为积灰导致标识辨识度下降。这类看似简单的平板构件，其实不需要花里胡哨的结构设计，把每个细节匹配到实际使用的需求上，把安装边界、工况要求都考虑到位，做出来的构件就能在实际使用中稳定可靠，不会出现那些看似低级却影响使用的问题。
