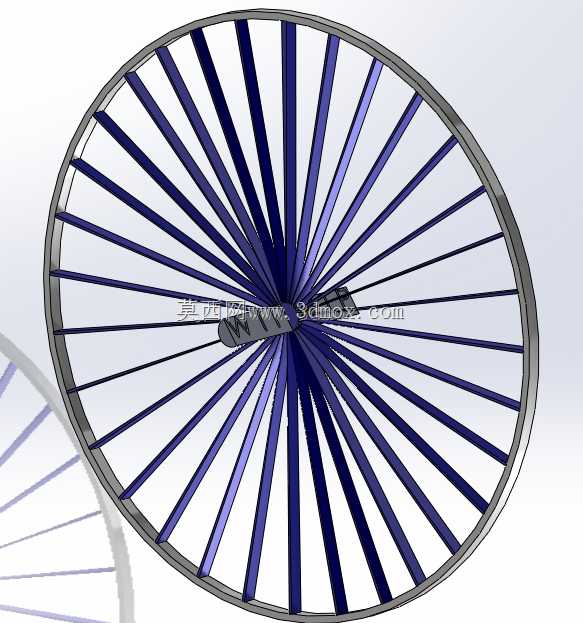

自行车辐条轮组三维结构设计

日常通勤、运动骑行场景下的自行车轮组，核心承载结构采用多辐条放射式布局，轮圈为闭合环形金属型材结构，辐条从中心轮毂位置呈放射状均匀排布至轮圈内侧，每根辐条承担骑行过程中来自路面的垂直载荷、转向时的侧向扭力以及制动时的切向力，整体结构通过辐条的预紧力维持轮圈的圆度与形位公差，避免骑行过程中出现轮圈偏摆、辐条松动的问题。设计过程中首先确定轮组的适配轮径，匹配常规城市自行车、入门运动自行车的安装开档尺寸，轮毂中心预留标准轴杆安装孔位，可兼容常规快拆轴、实心轴的装配需求，轮圈内侧预留辐条帽安装沉孔，每处孔位的角度与对应辐条的放射角度完全匹配，避免辐条安装后出现弯折应力集中的问题。辐条采用等直径金属杆结构，靠近轮毂一端设置弯折挂头，可卡入轮毂法兰盘的对应安装槽内，靠近轮圈一端通过螺纹与辐条帽连接，装配时可通过旋转辐条帽调整单根辐条的张紧力，逐根校准后保证整个轮组的张力均匀，轮圈端面跳动、径向跳动控制在合理公差范围内，满足日常骑行的平顺性要求。从结构受力角度来看，放射状排布的辐条可将轮毂处的驱动力均匀传递至整个轮圈，骑行踩踏时动力从花鼓通过辐条传导至轮圈，带动轮胎转动，路面颠簸产生的冲击会通过辐条的微小弹性形变吸收部分能量，降低传递至车架的振动幅度。轮圈的截面采用带加强筋的中空结构，在保证整体结构强度的同时降低轮组自重，轮圈外侧预留标准轮胎安装槽，可适配对应规格的充气内胎与外胎，安装时轮胎胎圈可完全卡入轮圈的限位槽内，充气后不会出现胎圈脱出的问题。轮毂位置的法兰盘直径经过匹配计算，保证辐条安装后具备合理的倾斜角度，既不会因为法兰直径过小导致辐条角度过陡、侧向支撑不足，也不会因为法兰直径过大导致辐条与花鼓、刹车组件出现干涉。整个轮组的安装边界完全符合常规自行车前叉、后车架的开档尺寸要求，中心轴孔的同轴度公差严格控制，装配后轮组转动无卡滞、无偏摆，辐条的排布密度经过优化，在满足承载强度要求的前提下减少不必要的材料使用，降低轮组的转动惯量，提升骑行时的加速响应性能。
