嵌入式设备用卡扣式电池仓结构设计

　　做小型嵌入式设备结构设计时，电池仓的设计往往是容易被忽略却直接影响整机可靠性的环节，这款卡扣式电池仓结构，是针对壁挂式小型传感终端、户外低功耗采集节点这类需要现场更换电池的设备开发的配套结构。从实际使用场景来看，这类设备往往安装在户外机柜、设备侧壁或者墙体表面，日常维护时不需要拆卸整机外壳，只需要打开电池仓的卡扣就能完成电池更换，这就要求电池仓本身既要和设备主壳体有可靠的连接强度，又要具备便捷的操作手感，同时还要满足户外使用的基础防护要求。

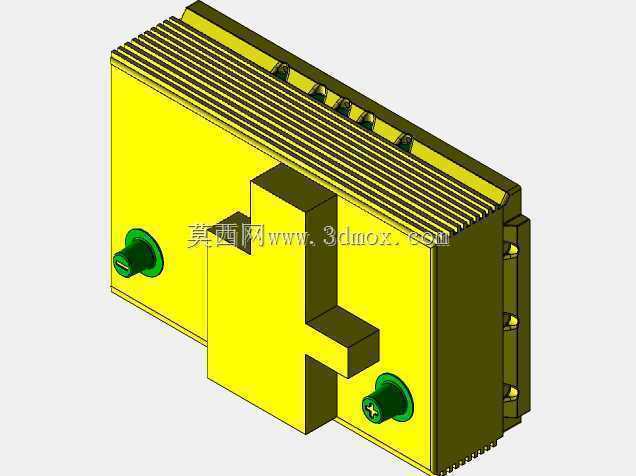

　　从结构功能上看，这款电池仓采用了一体化的塑胶壳体设计，主体腔体用来容纳两节柱状干电池或者同尺寸的锂亚电池，腔体内部预留了电池弹片的安装卡槽，不需要额外打胶或者螺丝固定，弹片卡入卡槽后就能完成正负极的定位，装配时可以直接和主板的供电触点对接，减少了内部飞线的工序。仓体侧面的两个绿色卡扣是核心的操作结构，卡扣的悬臂长度经过反复调整，按压力度控制在15N到20N之间，既不会因为运输振动出现松脱，也不会让维护人员更换电池时觉得按压费力，卡扣的扣合面做了1.5度的拔模斜度，装配时可以顺畅滑入主壳体的卡槽，扣合到位后有清晰的段落反馈，避免出现假扣的情况。

　　仓体顶部的密集散热筋结构，是针对带电池供电的通讯类设备设计的，这类设备在数据上传时发射功率较高，主板局部会产生一定热量，电池仓紧邻主板供电区域，散热筋既可以增加壳体的结构强度，避免仓体受挤压变形挤压电池，也能增大散热面积，把电池工作时产生的少量热量快速传导到外部环境，避免电池长期处于高温环境缩短使用寿命。仓体侧面的定位凸台，是和主壳体安装时的定位结构，装配时凸台先卡入主壳体对应的定位槽，再推进卡扣完成固定，整个装配过程不需要螺丝，生产线上的装配效率比螺丝固定的结构提升40%以上，也避免了螺丝滑牙、掉落造成的装配不良。

　　从安装边界来看，这款电池仓的整体外轮廓尺寸控制在长68mm、宽42mm、厚22mm的范围内，嵌入主壳体的深度为18mm，外露部分的厚度只有4mm，不会过多占用设备外部空间，仓体和主壳体贴合的面预留了1mm宽的密封胶圈安装槽，配套1.5mm线径的硅胶密封圈，可以达到IP54的防护等级，满足户外一般淋溅场景的使用要求。设计时特意把电池的正负极标识做在仓体内壁的醒目位置，并且做了防反接的凸台结构，如果电池装反，凸台会顶住电池负极，无法完全放入仓体，从结构上避免了电池反接烧毁主板的风险。

　　在实际选型适配时，需要注意这款电池仓适配的电池直径范围在14mm到14.5mm之间，长度在50mm以内，常规的AA型干电池、ER14505锂亚电池都可以正常装入，仓体内部的弹片采用0.3mm厚的磷青铜材质，表面镀镍处理，接触电阻小于50毫欧，大电流脉冲放电时也不会出现压降过大的问题。仓体本身采用ABS加10%玻纤的材质注塑成型，抗冲击强度可以满足1米跌落的测试要求，在-20℃到60℃的工作环境下不会出现脆裂或者变形的情况，适合大部分工业级低功耗设备的供电需求。

　　很多工程师在设计电池仓时容易忽略卡扣的疲劳寿命问题，这款结构的卡扣悬臂做了R0.5的圆角过渡，避免应力集中，经过500次反复开合测试后，卡扣的变形量小于0.1mm，仍然可以保持可靠的扣合力，不会出现松脱的情况。仓体和电池接触的内壁做了0.2mm的凸起筋条，减少电池和仓壁的接触面积，避免电池长期使用漏液时腐蚀整个仓体，漏液会顺着筋条之间的间隙流到仓体底部的预留排液槽，不会渗漏到设备主板区域，提升了整机的长期使用可靠性。
