四轴无人机飞控板专用安装固定基板

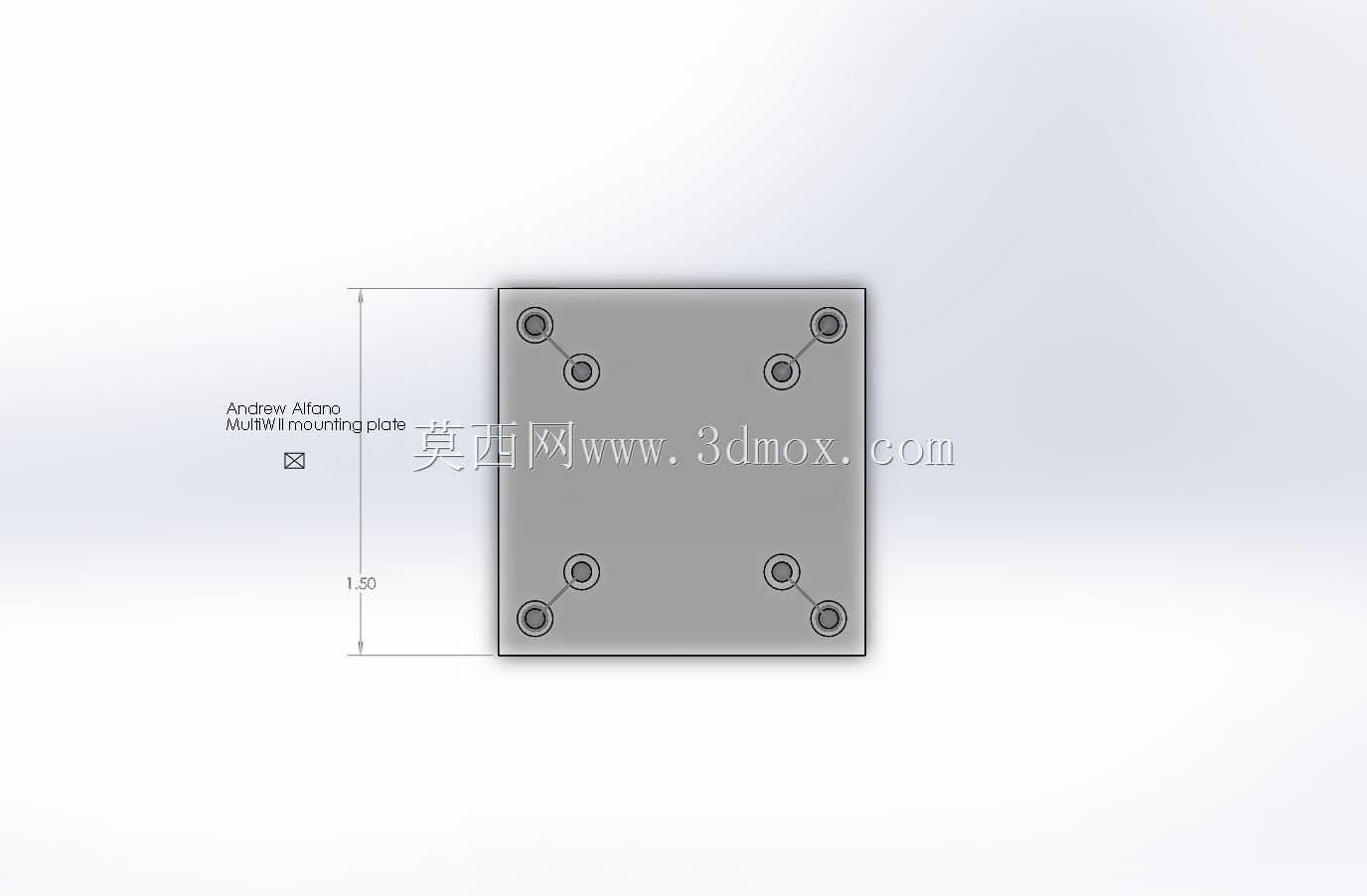

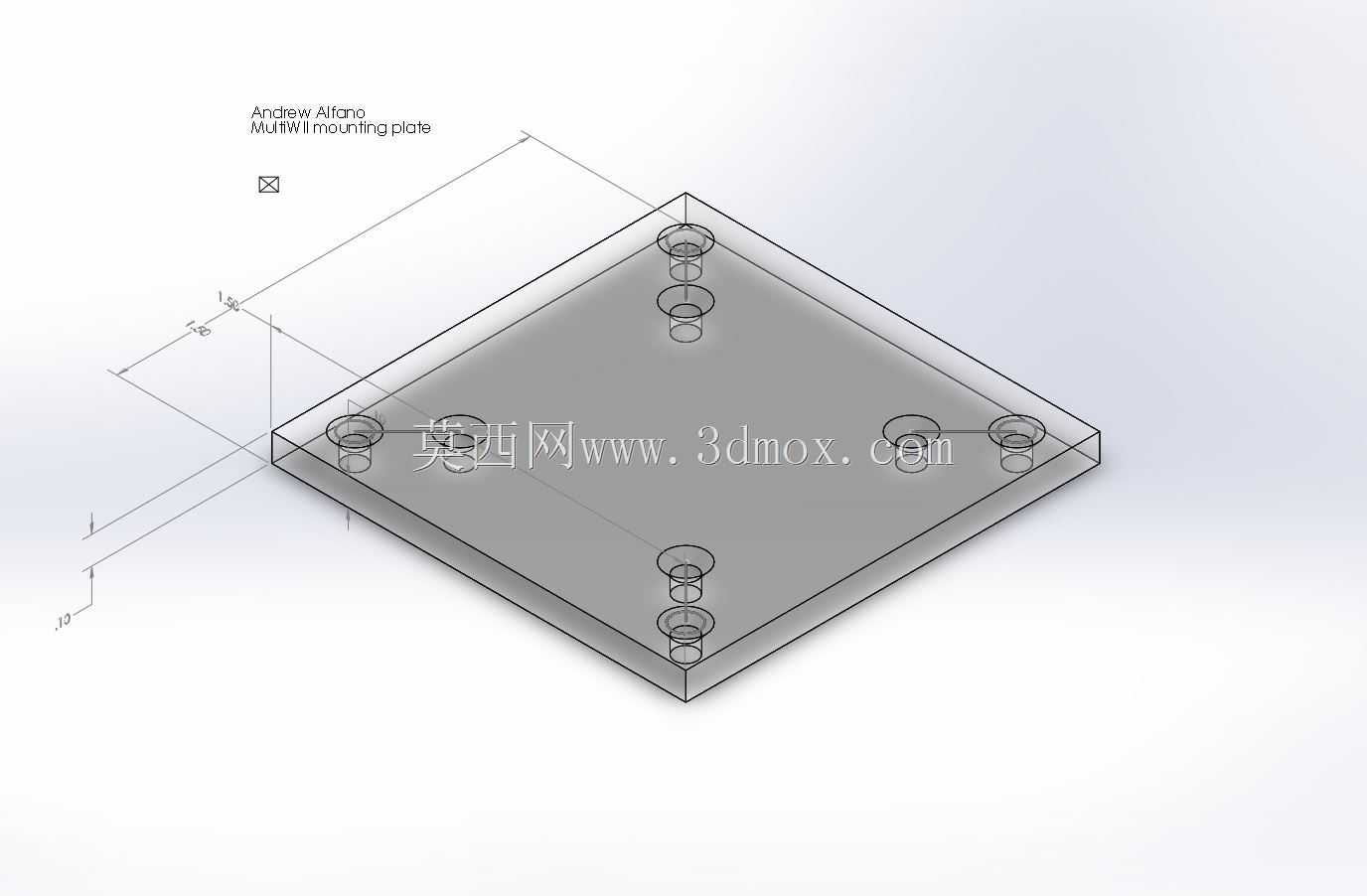

在小型多旋翼航模的装机调试环节，飞控板的安装固定精度直接影响飞行姿态解算的准确性，这款安装基板正是针对MultiWII SE V.5飞控的安装需求设计的承载结构。日常户外飞行时，机身会持续承受电机转动带来的高频振动，以及起降、机动动作产生的瞬时冲击，基板采用方形平板式结构，整体厚度均匀，能为飞控板提供平整的安装基准面，避免飞控因安装面形变出现姿态传感器数据漂移的问题。设计时优先考虑了安装对位的便利性，基板上的所有安装孔位均与飞控板的固定孔、机身机架的安装柱位置完全匹配，孔位采用沉孔设计，安装螺丝拧入后头部不会突出基板表面，既不会刮蹭飞控板上的电子元件，也能保证飞控与基板贴合紧密，不会出现松动移位的情况。从安装边界来看，基板的外形尺寸略大于飞控板本体，四周预留了足够的走线空间，飞控连接电调、接收机、GPS模块的排线可以顺着基板边缘排布，不会被安装结构挤压，也能减少排线与机架活动部件干涉的风险。基板的四个角位设置了与机架连接的固定孔，孔位间距适配主流小型四轴机架的中心安装座尺寸，装机时不需要额外打孔或者打磨修改，直接通过铜柱就能将基板固定在机架中心位置，保证飞控的重心与机身重心尽量重合，降低飞行时的姿态修正负担。实际使用中，这款基板除了承载飞控板之外，还能起到一定的隔振辅助作用，平整的板面可以搭配减震泡棉使用，进一步过滤电机传递到飞控的高频振动，让陀螺仪、加速度计的采样数据更稳定。设计过程中没有多余的异形结构，整体加工工艺简单，不管是采用亚克力切割、3D打印还是碳纤维板裁切都能快速制作，孔位的公差控制在合理范围内，既不会因为孔位过小导致螺丝无法拧入，也不会因为孔位过大出现安装间隙，影响固定稳定性。对于航模装机爱好者来说，这款安装基板省去了自行测量孔位、设计固定板的步骤，能直接适配对应型号的飞控板，减少装机时的反复调试工作量，也能避免因为自行设计的安装板尺寸不合适导致的飞控安装偏移问题。
