漫威影视道具美国队长盾牌结构设计

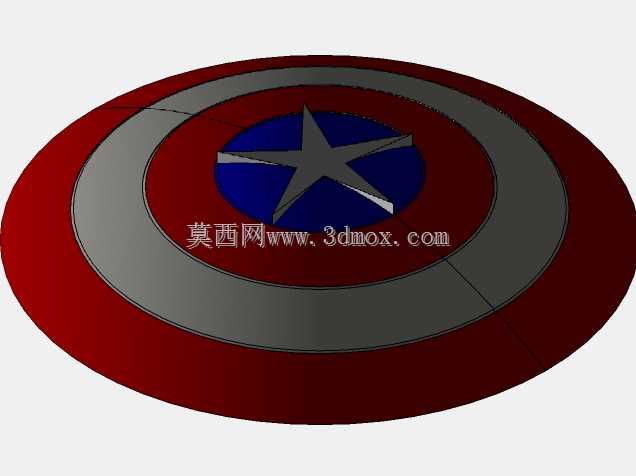

本次设计的盾牌结构，最初的需求来自影视道具复刻与线下cosplay活动的实体道具制作，同时也覆盖文创展示摆件的应用场景，在主题展馆的漫威IP展区、线下漫展的互动体验区、影视周边收藏陈列场景中都有适配空间。从结构设计逻辑来看，整体采用同心圆分层的对称布局，最外层为大直径环形主体结构，向内依次设置银灰色环形过渡层、红色环形承载层，中心区域为蓝色圆形基底搭配五角星立体造型，各层结构之间预留0.2mm的装配间隙，既保证拼接后的视觉层次感，也能满足实体加工时的公差补偿需求。设计过程中优先考虑手持使用的受力特性，在盾牌背面的中心位置设置了一体化的手持握把安装位，握把安装面与盾牌主体的贴合区域做了局部加厚处理，厚度比周边环形区域高3mm，避免长期手持握持时出现结构变形。外形尺寸方面，整体外圆直径参考影视原作的手持比例设定为600mm，整体厚度控制在25mm以内，边缘位置做了R5的圆角过渡，避免尖锐边角在使用过程中造成磕碰损伤，安装边界上，背面除了握把安装位，还预留了挂装孔位，可直接适配墙面挂装的膨胀螺丝安装尺寸，无需额外加装转接支架，满足陈列展示的挂装需求。从功能特性来看，各层环形结构采用卡扣式拼接设计，无需额外粘接即可完成组装，拆分后可单独进行表面喷涂处理，降低表面处理的工艺难度，中心五角星造型采用嵌入式安装结构，与蓝色基底的安装槽位做了定位止口设计，装配后不会出现偏移错位。设计时也考虑了不同加工工艺的适配性，若采用3D打印制作，各层结构的壁厚均设置为2mm以上，满足FDM打印的最小壁厚要求，不会出现打印翘曲、结构破损的问题；若采用钣金加工制作，各环形结构的折弯半径统一设置为1.5倍板厚，适配常规钣金折弯的工艺参数，无需定制特殊折弯模具。在实际使用场景中，作为手持道具时，整体重量控制在1.2kg以内，长时间握持不会产生明显的负重感，作为陈列摆件时，背面的挂装结构可承载5kg以上的重量，挂装后不会出现脱落风险，各层结构的拼接缝隙控制在0.1mm以内，视觉上呈现一体化的完整效果，不会出现明显的拼接断层。
