笼式内置刺状球体创意镂空结构件

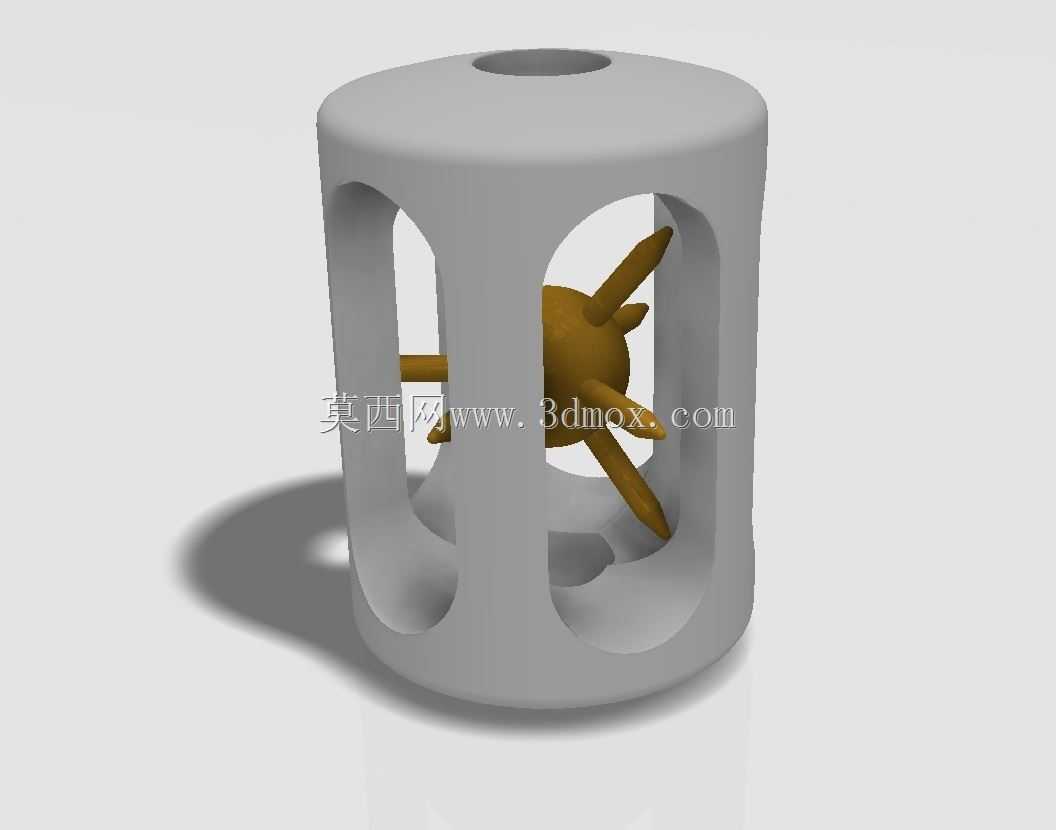

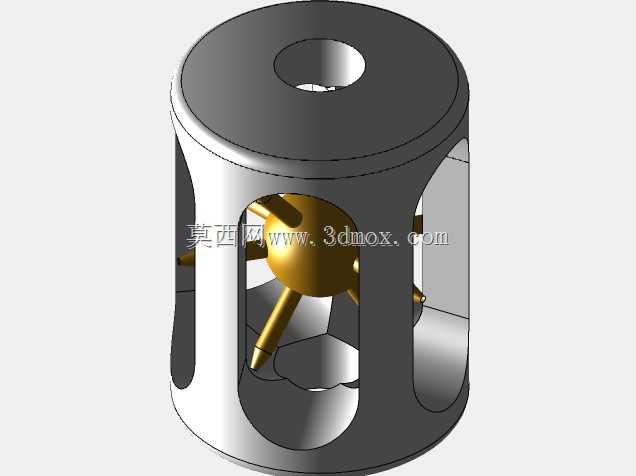

该结构件采用外筒内置活动球体的嵌套式设计，外层为等壁厚圆柱套筒结构，筒壁沿周向均匀开设四个大尺寸弧形镂空窗口，窗口边缘做全圆弧过渡处理，既能够直观观察内部构件的活动状态，也能在把玩时通过窗口触碰内部球体，避免尖锐棱角带来的使用安全隐患。套筒上下端面均设计同轴中心通孔，孔口做倒角处理，可适配对应直径的销轴类连接件，满足不同场景下的串接、定位安装需求，套筒整体外径与高度比例控制在1:1.2区间，放置时具备足够的稳定性，不会因内部球体滚动出现侧翻问题。内部刺状球体采用多根径向均匀分布的刺状凸缘结构，凸缘末端做圆角钝化处理，球体整体外径小于套筒内腔直径，同时刺状凸缘的外切圆直径大于套筒镂空窗口的最小宽度，确保球体在套筒内腔可自由转动但不会从窗口脱出，形成完全封闭的活动嵌套结构，无需额外装配挡圈、端盖等限位零件，减少装配工序与零件数量。从应用场景来看，该结构可作为益智拼装玩具的核心功能构件，使用者可通过转动调整内部刺球的角度，尝试将刺缘对准窗口完成特定的互动操作，锻炼空间观察与动手能力；也可作为机械原理教学的演示教具，直观展示嵌套活动构件的限位设计思路，帮助初学者理解活动间隙、限位尺寸的匹配逻辑；还可作为创意桌面摆件，依靠内部球体的随动滚动特性，在轻微晃动时产生动态视觉效果。设计过程中重点把控了三个核心尺寸匹配关系：一是套筒内腔与球体的间隙控制，预留0.8-1.2mm的活动间隙，既保证球体转动顺畅无卡滞，也不会因间隙过大导致球体晃动幅度过大产生异响；二是刺缘长度与窗口宽度的匹配，确保刺缘在任意转动角度下都无法穿出窗口，同时不会因刺缘过短导致球体在内部晃动过于松散；三是套筒壁厚的均匀性控制，采用等壁厚设计既保证整体结构强度，也能适配注塑、3D打印等多种加工工艺，减少加工过程中的变形风险。外层套筒的镂空窗口采用对称式布局，保证整体结构的质心始终落在套筒轴线上，无论内部球体如何转动，整体结构都能保持稳定放置，不会出现偏载倾倒的问题。
