工装夹具用双长槽导向限位通道槽结构

项目分类:3D模型 发布时间:2021-10-07 ID:300775
  • 工装夹具用双长槽导向限位通道槽结构
  • 工装夹具用双长槽导向限位通道槽结构

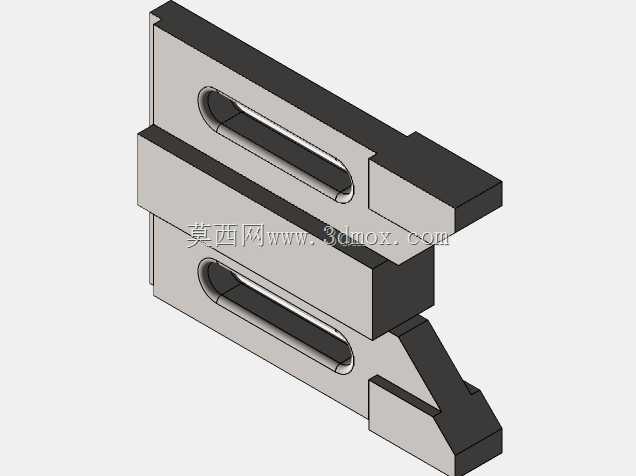

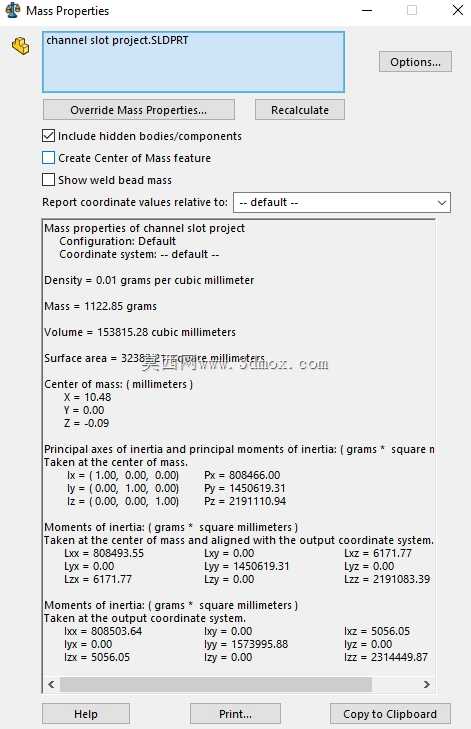

在工装夹具的滑动导向工位中,这类双长槽结构的通道槽是承担直线导向、行程限位的核心承载零件,常被应用在治具的滑动压合、工位切换、工件定位滑移等场景中,替代普通单槽导向件来提升滑动过程的抗偏载能力,避免单槽导向在承受侧向力时出现卡滞、磨损过快的问题。从结构设计来看,零件主体采用层叠式块状基体,上下对称布置两条等长的腰型通槽,槽体两端做圆弧过渡处理,能够匹配圆柱头锁紧螺钉或者导向销的安装需求,腰型槽的长度直接决定了配套滑动组件的有效行程范围,设计时需要结合工位的移动距离预留10%左右的行程余量,避免滑动到极限位置时出现硬碰撞损伤零件。基体一侧设计有阶梯式的凸台定位结构,另一侧带有斜向的卡位止口,安装时可以直接卡入工装基板的对应安装槽内,减少额外定位销的使用,同时提升装配后的整体刚性,避免滑动受力时零件出现移位。零件的安装边界需要注意,基体的厚度方向要预留足够的锁紧空间,腰型槽的宽度要比配套导向销的直径大0.1-0.2mm的间隙,既保证滑动顺畅,又不会出现过大的晃动间隙影响定位精度。在实际使用场景中,这类通道槽常被用在手动工装的滑移压板、自动化设备的可调安装座、检测治具的档位切换结构上,双槽的设计可以让滑动件在移动过程中始终保持平行度,不会出现单槽导向常见的偏转问题,尤其是在需要频繁往复滑动的工位,对称布置的槽体可以均匀分摊摩擦力,延长零件的使用寿命。设计这类零件时,槽体的内壁粗糙度需要控制在Ra1.6以下,减少滑动过程中的摩擦阻力,基体的边角位置都做了倒角处理,避免装配时划伤操作人员或者配套零件,斜向止口的角度需要和配套卡位的角度完全一致,保证装配时能够完全贴合,不会出现装配间隙。在选型适配时,需要确认配套滑动件的负载大小,如果负载偏大,可以适当提升基体的材质硬度,对槽体表面做硬化处理,降低长期滑动带来的磨损量,同时要注意腰型槽两端的圆弧半径要和配套紧固件的头部半径匹配,避免紧固件头部无法贴平槽面导致锁紧失效。
