巴哈SAE越野钢管赛车框架结构设计

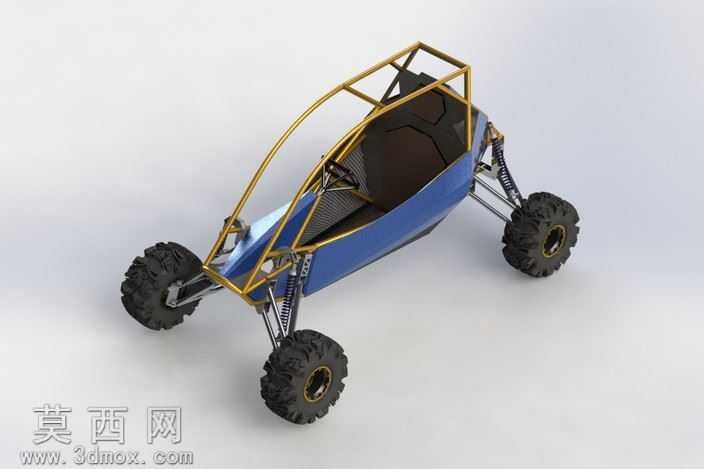

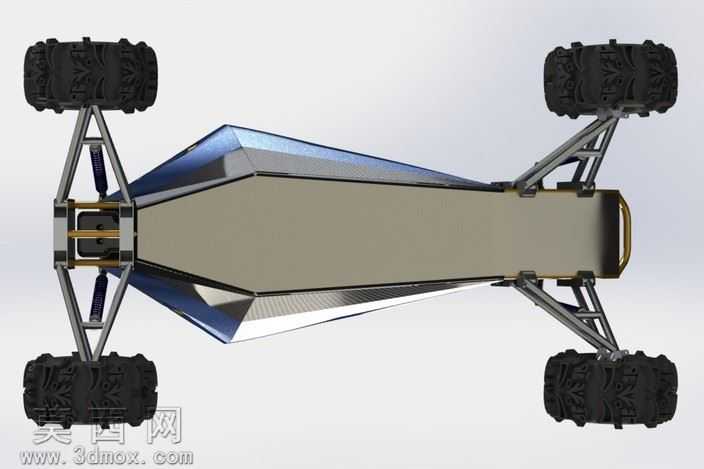

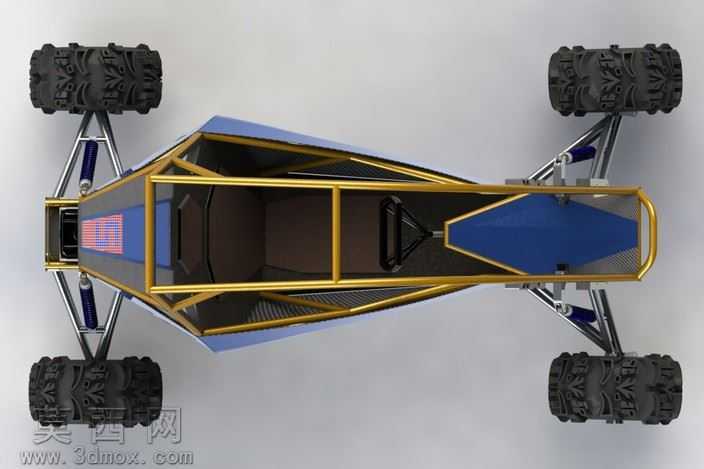

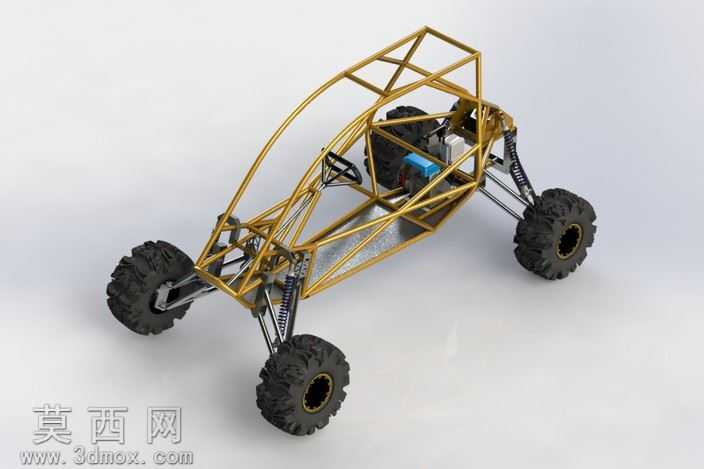

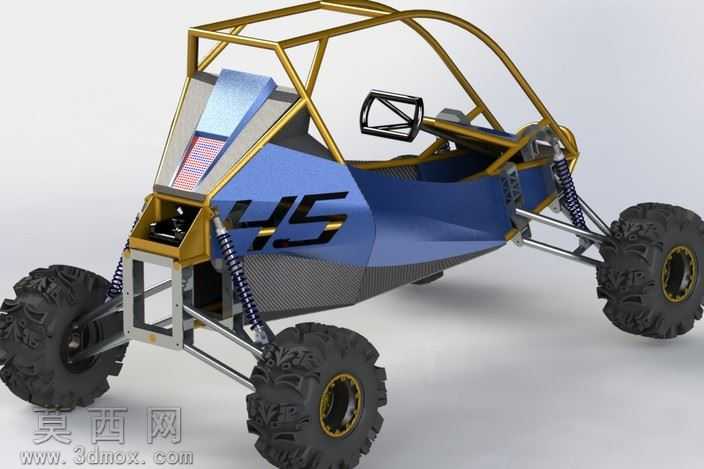

本作品为巴哈SAE赛事专用越野赛车的三维结构设计，采用三维建模软件完成整车框架与行走系统的全参数化搭建，整体设计围绕越野赛事的高强度使用需求展开，在建模阶段严格遵循钢管赛车的结构力学逻辑，对整车的管架结构进行了分段式建模处理。模型首先完成了主防滚笼框架的搭建，采用空间桁架结构布局，通过不同管径的管材拼接形成闭合受力结构，主环、前环、侧边防撞结构、后部动力安装支架均按照赛事安全规范进行位置排布，管材衔接处做了共面贴合处理，保证后续焊接工艺的可实现性，建模过程中对每一段管材的弯折角度、连接节点都做了参数化约束，可根据后续仿真结果快速调整管材位置与角度。行走系统部分完整还原了长行程越野悬架结构，包含双叉臂式独立前悬、多连杆式后悬的硬点布置，减震器安装位按照实际越野行程做了角度适配，转向拉杆、半轴、轮边安装座的结构均按照真实越野赛车的传动逻辑搭建，大颗粒越野轮胎模型还原了深胎纹的非铺装路面抓地结构，轮毂与轮边减速器的连接结构也做了细节呈现。渲染阶段采用金属材质赋予钢管框架，还原金属管材的哑光金属质感，减震器弹簧做了金属亮面与哑光橡胶的材质区分，轮胎采用哑光橡胶材质还原真实橡胶的粗糙质感，地面采用浅灰色哑光背景突出整车结构，渲染视角选择斜45度俯视角度，可完整呈现整车的框架布局、悬架行程与整体比例。设计思路上优先保证车架的结构强度与轻量化平衡，在防滚结构、动力安装位、悬架安装点等受力集中区域做了管材加密处理，非受力区域适当简化管材排布以降低整车重量，悬架行程预留了足够的压缩与拉伸空间，适配非铺装路面的大起伏路况，整车重心位置经过布局优化，尽量降低重心高度以提升越野行驶时的侧倾稳定性，动力安装位预留了通用小型内燃机的安装空间，可适配多数巴哈赛事常用的动力单元，座椅安装位按照人机工程学做了位置调整，保证驾驶员操作空间的同时优化整车重量分配。
