航模遥控器双摇杆防粘保护支架结构

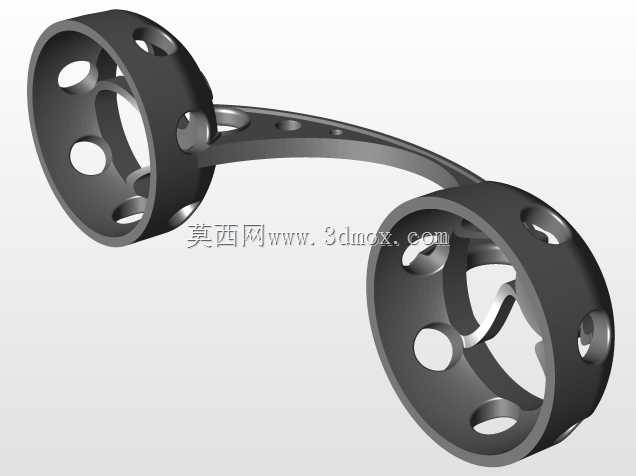

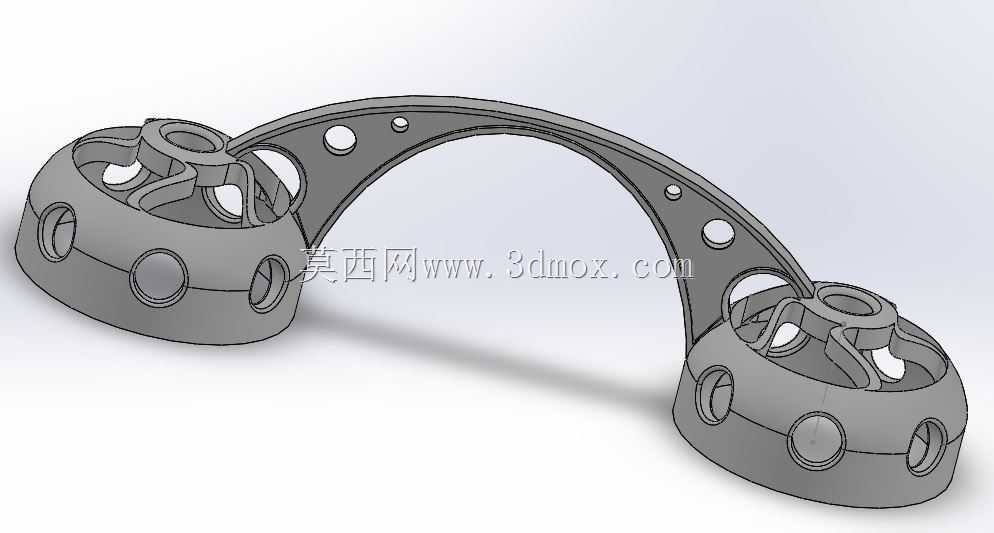

这款防护结构主要适配Hitec Aurora 9型号航模遥控器，针对航模外场携带、日常存放场景下的摇杆误触、粘黏异物问题设计。日常外场飞行时，不少航模爱好者会将遥控器直接放入飞行包，包内的润滑油、泡沫碎屑、沙尘很容易附着在摇杆电位器的转轴缝隙处，时间久了会造成摇杆回中卡顿、行程阻尼不均，甚至出现电位器接触不良导致的操控信号漂移，这款保护支架就是为了隔绝这类风险而做的结构设计。从结构形态来看，整体采用拱形桥接设计，两端的包裹腔体完全套住两个摇杆的基座位置，腔体侧壁预留了多个圆形镂空，一方面是为了减轻结构自重，避免额外增加遥控器前端的负重导致手持重心偏移，另一方面这些镂空刚好对应摇杆基座上的调节孔位，安装后不需要拆卸保护件就能直接用螺丝刀调整摇杆的张力、回中力度。中间的拱形连接梁做了渐变厚度处理，靠近两端基座的位置厚度更大，能承受包内挤压带来的侧向冲击力，中间段做了减薄处理，同时梁上分布的大小不等的圆孔，进一步分散受力，避免挤压时出现应力断裂。安装边界上，两端腔体的内径完全匹配该款遥控器摇杆基座的外径，腔体深度刚好覆盖摇杆伸出基座的部分，不会触碰到摇杆顶端的防滑帽，安装后不会干涉摇杆的最大行程，不管是打满杆还是微调操作，都不会和保护结构产生剐蹭。设计时还考虑了手持操作的兼容性，拱形梁的弧度贴合遥控器前端的面板弧度，安装后和面板之间留有均匀间隙，不会压到面板上的微调按键或者显示屏边缘，日常飞行不需要拆卸保护件，手指可以从拱形梁的下方空间自然搭在摇杆上操作，不会有硌手的问题。结构材质适配常见的3D打印耗材，壁厚均匀，没有大角度的悬空结构，不需要额外添加支撑就能直接打印成型，对于航模爱好者来说，可以自行打印替换，不需要采购原厂的专用保护配件。实际使用中，除了防异物粘黏，还能避免外场携带时其他硬物挤压摇杆导致的电位器轴变形，不少炸机后遥控器脱手的场景下，这个突出的拱形结构还能先接触地面，缓冲冲击力，避免摇杆直接受撞击断裂。
