适配FPV载具的可旋转观瞄炮塔结构

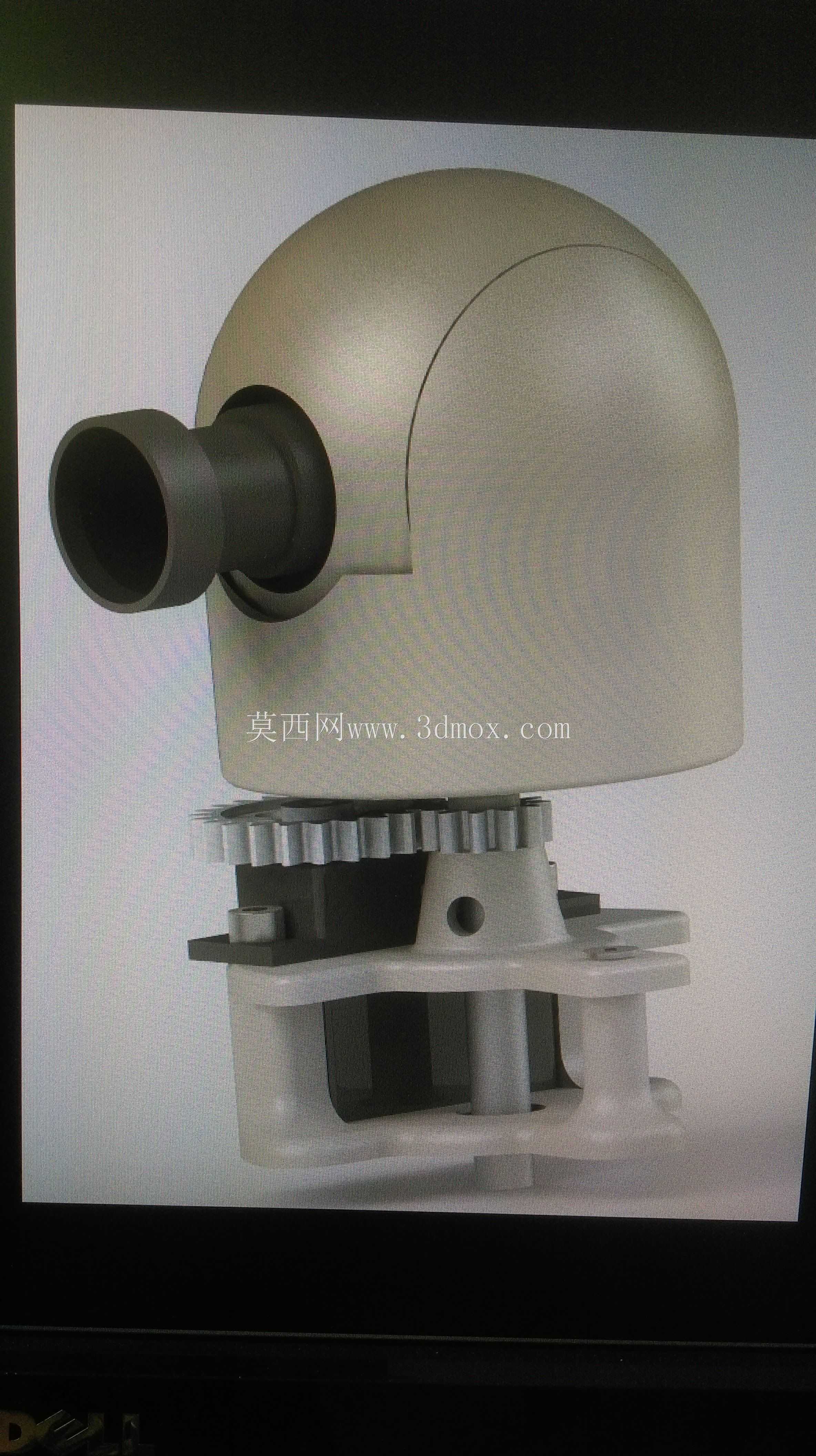

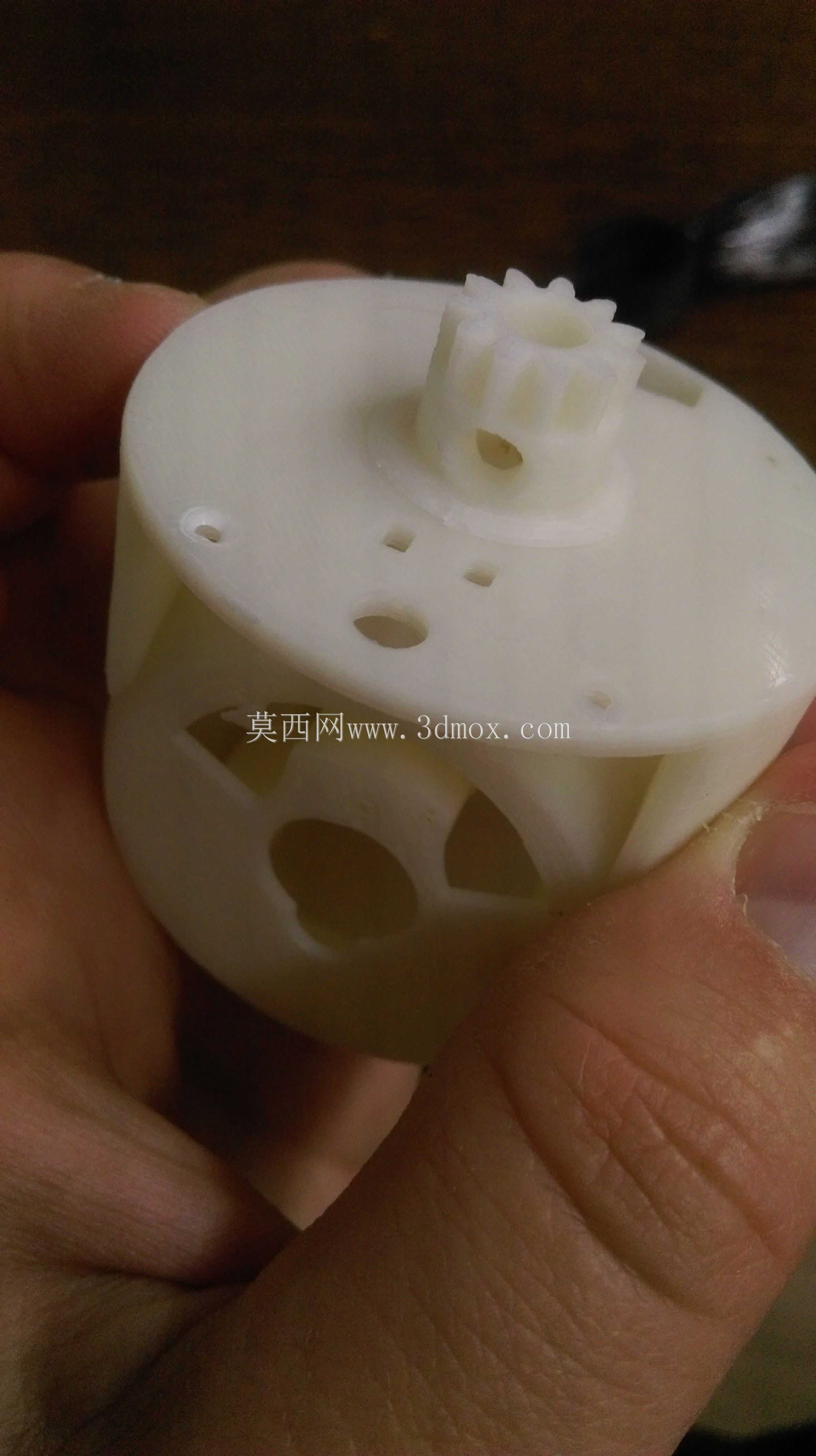

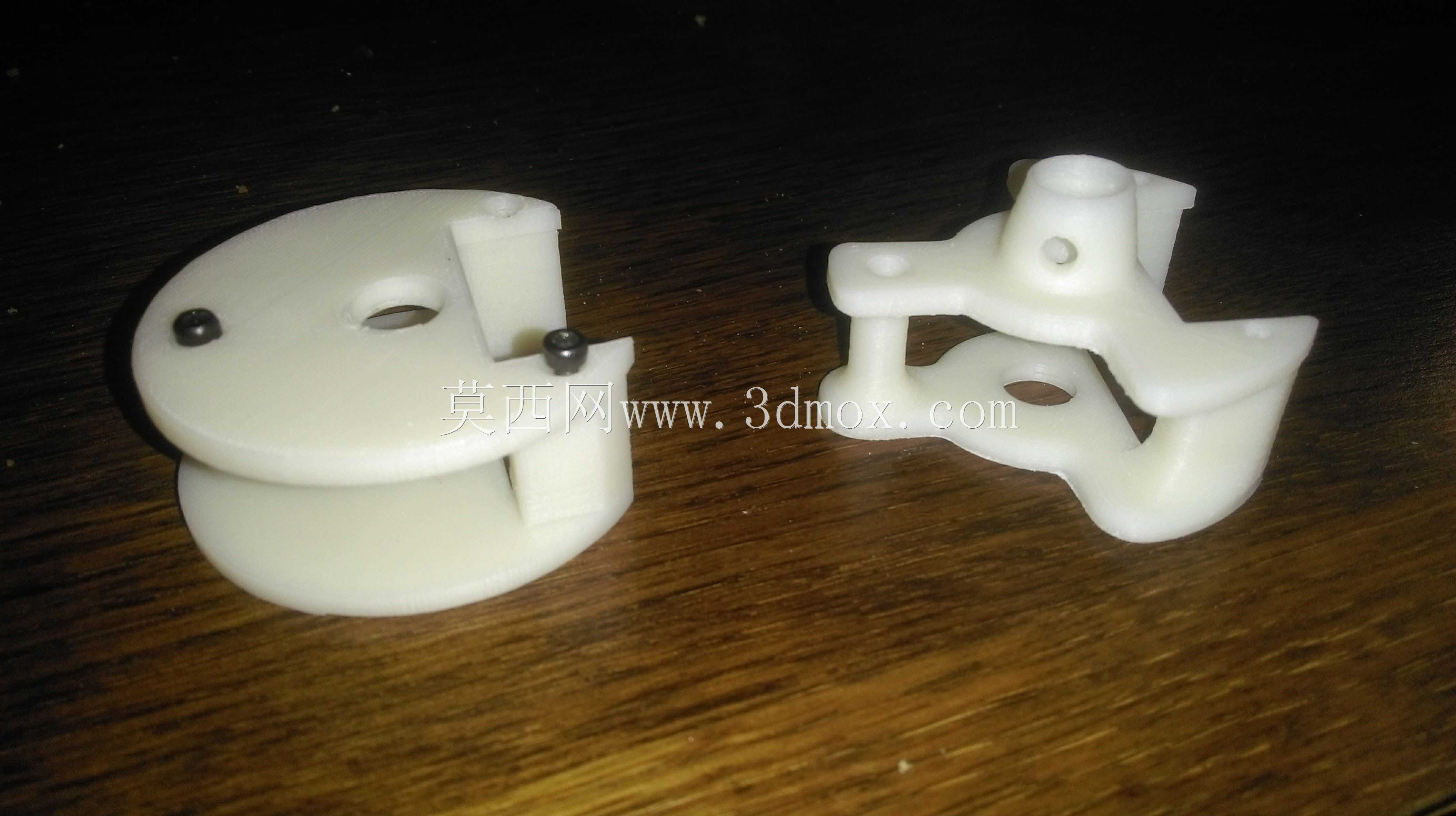

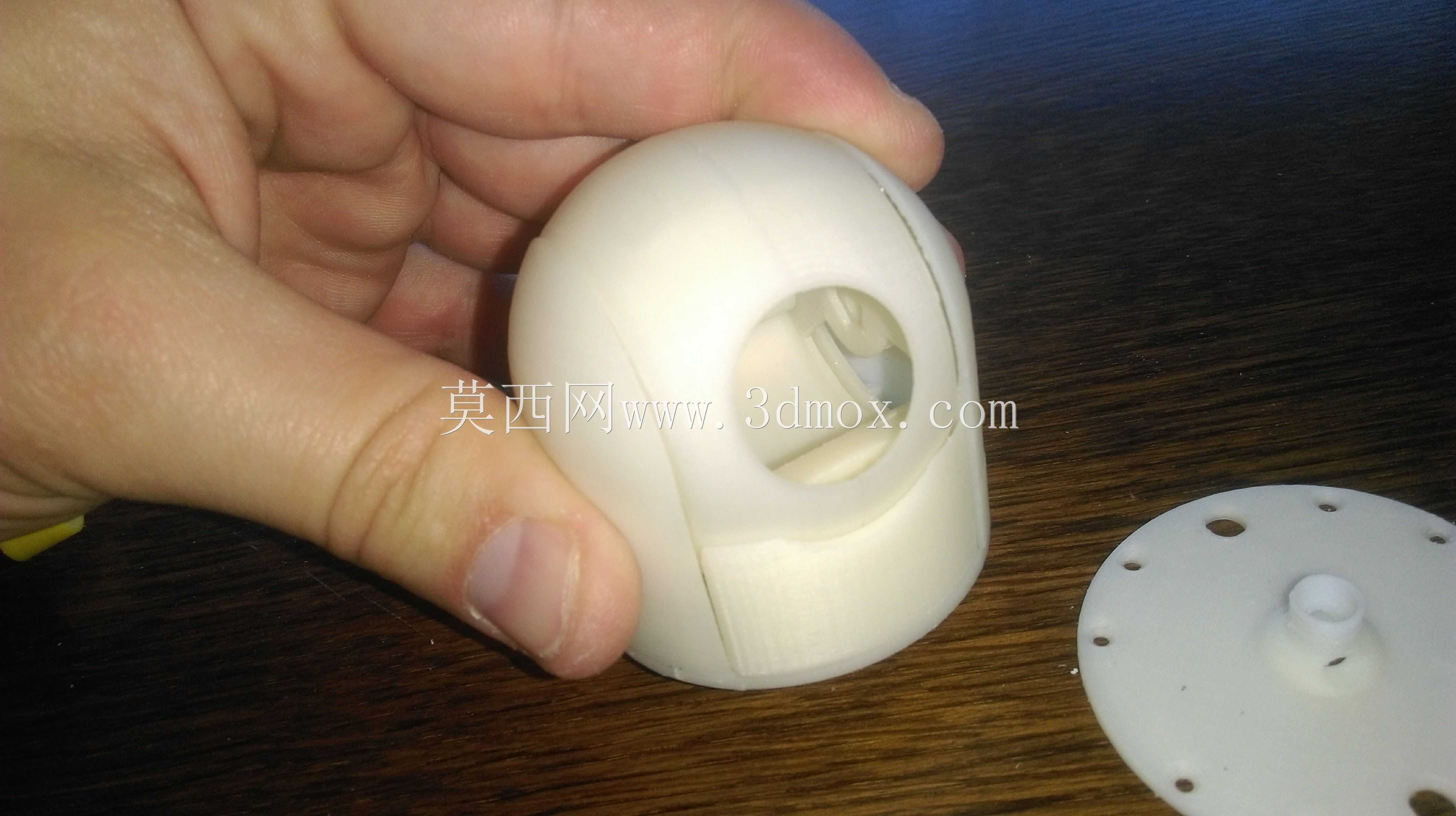

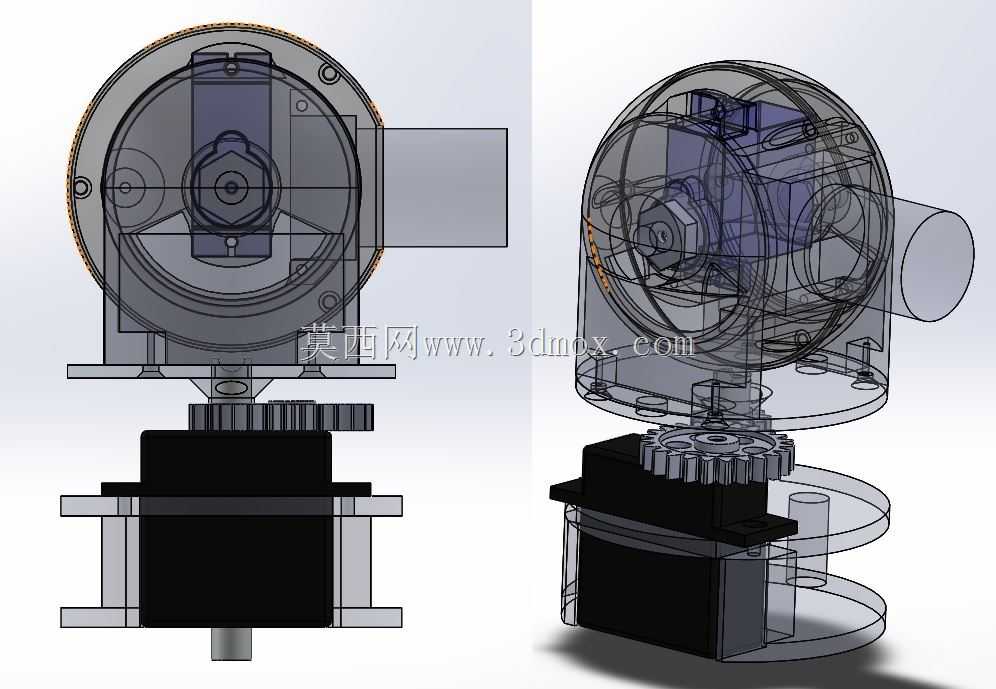

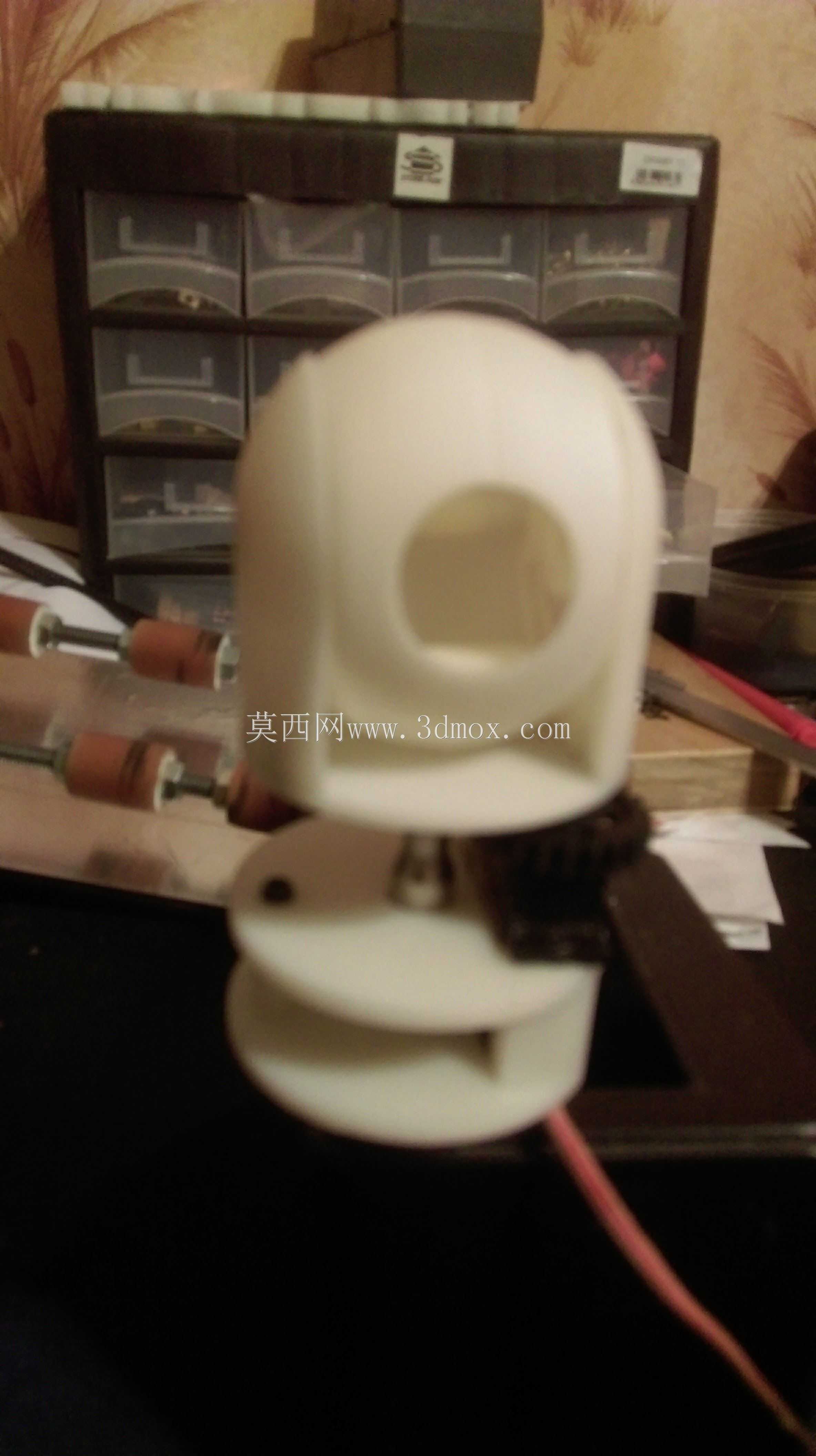

这款FPV炮塔结构主要面向小型FPV飞行器、地面移动载具等无人平台设计，核心作用是为搭载的视觉采集模块、功能执行部件提供水平方向的旋转调节能力，解决固定视角下观测范围受限、目标追踪需要整体调整载具姿态的痛点，在穿越机航拍、无人车巡检、小型特种作业载具等场景中都能适配使用。从结构设计来看，炮塔整体采用分层布局，上部为圆润流线型的护罩结构，这种曲面造型一方面能够降低载具行进或飞行过程中的风阻，减少气流扰动对载具姿态稳定性的影响，另一方面可以将内部的传动、走线结构完全包覆，避免户外使用时灰尘、水汽、杂物进入结构缝隙造成卡滞，护罩侧面预留的筒状伸出位，可根据实际使用需求安装镜头、发射模块或者其他功能端头，伸出段做了收窄处理，能够尽可能减少对功能部件视角或工作范围的遮挡。下部为安装基座与传动层，基座设计了多组安装孔位与定位凸台，既可以通过螺丝直接固定在载具的预设安装平面上，也能搭配减震垫使用，抵消载具运行过程中产生的振动传递到上部功能部件，保证观测或作业的稳定性；中间的传动层采用齿轮啮合结构实现水平旋转，齿圈做了等距排布的标准齿形设计，能够搭配小型舵机实现精准的角度控制，旋转过程中传动间隙小，转动顺滑无卡顿，可实现360度范围内的角度调整，满足全方向的观测或作业需求。在安装边界的设计上，整体结构做了紧凑化处理，上部护罩的圆弧过渡没有尖锐凸起，不会在载具发生碰撞时勾挂障碍物，基座的安装孔位间距适配主流小型FPV载具的安装孔距标准，不需要额外对载具结构进行打孔改造就能完成装配；旋转部分的走线预留了中空通道，功能部件的连接线可以从结构内部穿过连接到载具主控，避免外露线材在旋转过程中发生缠绕、拉扯的问题，整体结构的受力点集中在下部基座与传动齿圈位置，上部护罩采用轻量化设计，在保证结构强度的前提下尽可能降低整体重量，减少对载具负载能力的占用，适配更多轻量化的小型FPV平台使用。
