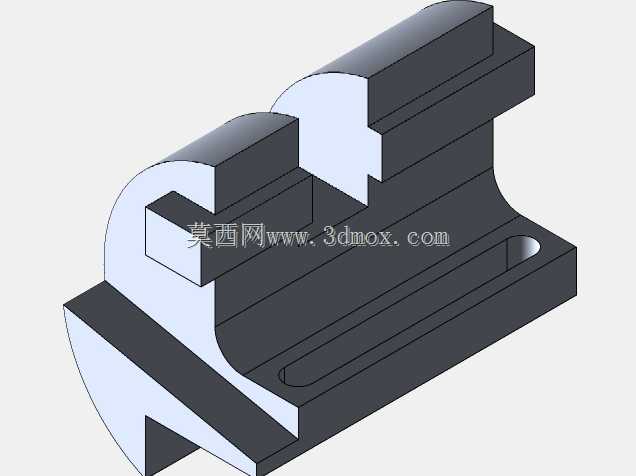

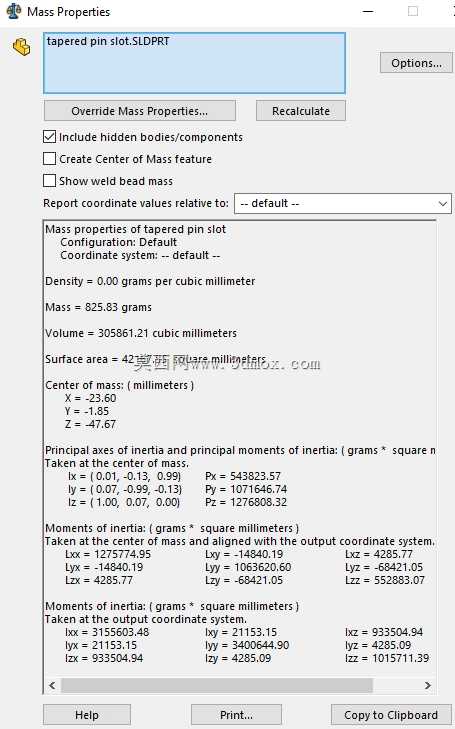

机械连接用带限位结构锥形定位销

在各类工装夹具、可拆卸模组连接以及需要频繁拆装的机械设备装配场景中，锥形销是应用频率极高的定位与传力零件，区别于普通圆柱销依靠过盈配合实现固定的方式，带适配限位结构的锥形销可依靠锥面的自紧特性，在承受交变载荷、振动冲击的工况下仍能保持稳定的定位精度，不会出现圆柱销常见的受振松脱、拆卸困难问题。这款锥形销在设计阶段就充分考虑了现场装配的实际需求，锥度选取适配通用机械装配的常用自锁区间，既保证压入后销体与销孔的接触面积达到85%以上，实现径向均匀受力，又能在设备检修拆解时，通过外露的限位端借助简易工具顺利拔出，不会出现断销、销孔拉伤的问题。从结构细节来看，销体一端设置了与安装基座卡槽匹配的限位凸台，凸台的轮廓与基座上的让位槽完全贴合，当销体压入到位后，凸台可嵌入卡槽内，限制销体在受轴向力时发生窜动，避免长期运行后销体移位导致的定位失效。销体的锥面做了连续的过渡处理，没有应力集中的直角棱边，在承受横向剪切力时，载荷可沿锥面均匀分散到整个配合段，不会在局部位置出现应力峰值，适配机床夹具定位、自动化模组快换、传动部件轴向限位等多种场景。安装边界方面，销体的总长度适配15-30mm厚度的连接板安装需求，压入端做了微小的倒角导向，装配时无需反复调整销孔对中位置，即可顺利将销体导入锥孔，降低现场装配的对位难度。限位凸台的厚度与基座上的沉槽深度匹配，安装到位后凸台端面与基座表面齐平，不会突出安装面干涉其他相邻部件的装配，也不会因为凸台突出造成外部磕碰损伤。在实际设备运行过程中，这类锥形销不仅承担两个连接部件的位置定位功能，还可传递一定的横向剪切载荷，在一些对定位精度要求在0.02mm以内的工装工位，采用该结构的锥形销可反复拆装十余次仍保持初始定位精度，不会因为多次拆装造成配合面磨损导致精度下降。设计时还考虑了销孔的加工便利性，对应的锥孔可采用标准锥度铰刀一次加工成型，无需定制特殊刀具，普通机加工车间即可完成配套销孔的加工，降低零件的配套加工成本，适配中小批量设备的装配需求。
