镂空式轮状控制盘结构设计

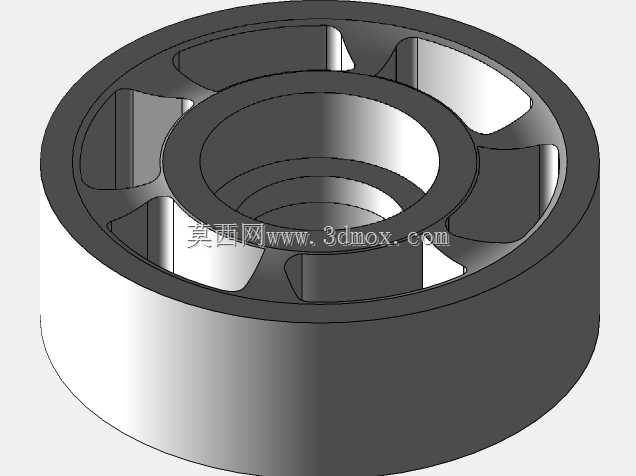

这类轮状控制盘多应用在手动调节类工业设备上，常见于流体管路控制阀组、小型机床进给调节机构、输送线张紧调节端，作为手动操作的受力承载部件，需要兼顾操作握持的施力便利性与回转过程的结构稳定性。从结构设计来看，整体采用同轴双层环形布局，中心为带阶梯的安装孔位，可适配不同直径的调节轴，孔壁预留的阶梯结构能够实现轴向定位，避免安装后出现轴向窜动，安装时可通过平键或者顶丝实现周向固定，保证扭矩传递过程中不会出现打滑失效。外圈为握持施力的环形边缘，厚度经过受力校核，手动施力旋转时不会出现边缘硌手的问题，同时外圈的圆柱面可做滚压防滑处理，提升湿手或者带防护手套操作时的摩擦力。中间连接部分采用均匀分布的辐板式镂空结构，辐板沿圆周方向等角度排布，既能够在保证整体结构强度的前提下大幅降低零件自身重量，减少回转时的惯量，让手动调节的手感更轻盈，也能减少材料消耗，降低加工制造成本，同时镂空的间隙可作为观察位，方便操作人员查看后方轴件的转动刻度或者对位标记。设计过程中需要重点考虑辐板与内外圈的过渡圆角处理，所有转角位置都做了圆弧过渡，避免应力集中导致长期受交变扭矩后出现裂纹，整体的轴向厚度控制在适配常规手动操作的尺寸区间，安装时不会与周边的设备护罩、管路接头产生干涉，外圆直径的选取符合成年人手部握持操作的施力半径范围，不需要借助额外的加力杆即可完成常规工况下的锁紧与调节操作。这类零件在实际使用中，除了手动调节场景，部分低速轻载的传动场景也可作为从动轮使用，通过外圈包覆橡胶层实现摩擦传动，镂空结构也能在运转过程中减少风阻，同时方便日常清理附着的粉尘与碎屑，适配多粉尘的车间作业环境。
