太阳形凸轮式间歇传动机构结构设计

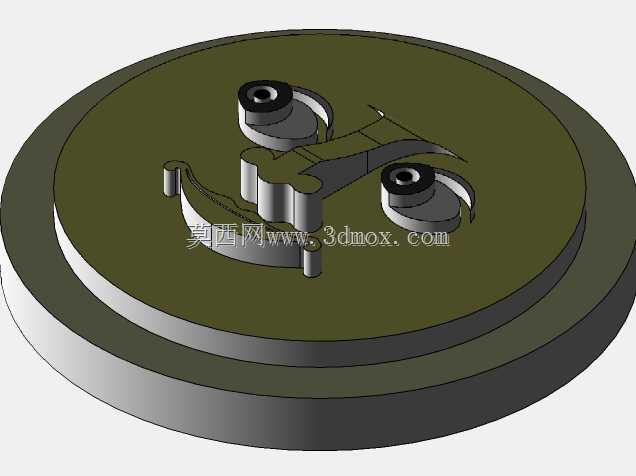

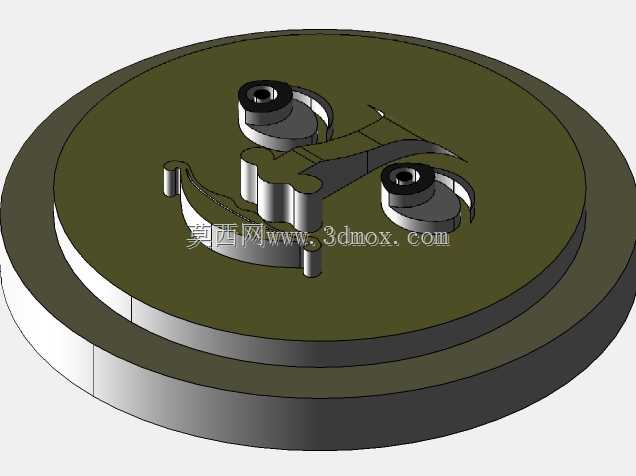

该构件属于间歇传动类凸轮组件，核心应用场景集中在需要周期性间歇动作的自动化工位，比如多工位转盘送料机构、小型精密装配设备的分度转台、轻工包装设备的定距送进单元，这类场景普遍要求传动过程无刚性冲击，停位精度能满足工位作业的定位公差要求，不需要额外增加复杂的锁紧定位结构就能在停歇阶段保持稳定的工位姿态。从功能特性来看，该构件采用盘式基体搭配太阳形轮廓的凸轮驱动曲面，配合两个对称布置的从动滚子柱销，能在单次整周转动过程中完成两次停歇与两次驱动的动作循环，相较于传统的槽轮机构，该结构的从动件运动规律可以通过凸轮轮廓的曲线修型实现柔性过渡，启动和停歇阶段的加速度曲线连续，能有效降低高速运转下的构件冲击与噪音，适合中低速轻载的精密传动场景。设计过程中首先要明确工位的分度角与停歇时间占比，两个从动滚子的中心距需要和凸轮轮廓的基圆、工作段曲线做匹配校核，避免出现运动干涉或者传动死点；基体采用圆盘式安装结构，底部的环形台阶是主要的安装定位基准，安装时需要保证凸轮轴线与从动件回转轴线的平行度公差控制在0.02mm以内，否则会加剧滚子与凸轮曲面的磨损，缩短构件使用寿命。安装边界方面，圆盘基体的外径为主要的径向安装限制尺寸，基体厚度方向的台阶尺寸需要和安装座的沉孔配合，保证轴向定位精度，两个从动滚子的安装柱销采用过盈配合固定在从动转盘上，滚子自身需要能绕柱销灵活转动，减少接触摩擦损耗。凸轮轮廓的工作曲面做了等距偏移处理，保证和滚子接触时始终保持线接触状态，传动过程中压力角全程控制在许用值范围内，避免出现自锁问题；停歇段的凸轮轮廓采用同心圆弧设计，这一阶段从动滚子与圆弧面贴合时，从动转盘不会产生角位移，不需要额外的定位销就能实现稳定停位，简化了配套机构的整体结构。这类凸轮结构在小型自动化设备中应用时，通常搭配同步带或者小型减速电机做驱动输入，能适配每分钟30到60次的分度动作需求，日常维护只需要定期在凸轮曲面与滚子接触位置涂抹润滑脂，就能保证长期运行的精度稳定性。
