钣金结构简易卡扣式锁定构件

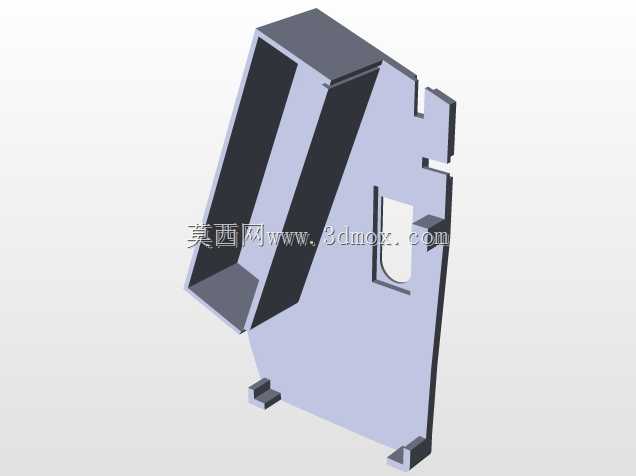

这款锁定构件采用钣金折弯一体成型工艺打造，整体为单侧带斜向导向槽的立板结构，主要应用在小型设备舱门、抽屉式模组、可拆卸检修盖板的快速锁止场景中，日常运维时无需额外工具即可完成解锁与锁止操作，能大幅降低设备日常维护的操作耗时。从结构设计逻辑来看，构件主体的斜向长槽是核心导向受力部位，槽体的倾斜角度经过反复校核，既保证锁舌滑入时的顺畅度，又能在锁止状态下形成足够的自锁角度，避免设备运行过程中受振动影响出现意外松脱的问题。立板侧边的两处缺口是安装定位基准，装配时可直接卡入对应安装基座的预凸定位卡边，无需额外打定位销就能快速完成预装，底部的两个折弯支脚为主要承力部位，锁止状态下承受的横向拉力会通过支脚均匀传递到安装基座上，避免局部应力集中导致构件变形。构件中部开设的矩形镂空槽一方面是为了减轻整体自重，降低钣金材料的使用成本，另一方面也为配套的解锁拨杆预留了活动空间，解锁时拨杆可穿过该槽直接推动锁舌沿导向槽反向滑动，完成解锁动作。从安装边界来看，该构件整体为薄型立板结构，厚度适配常规1.2-2mm的钣金安装面板，安装时仅需在基座上预留对应支脚的卡接孔位以及侧边定位缺口的卡槽，不需要复杂的安装沉台，对安装空间的厚度要求极低，非常适合用在内部空间紧凑的小型自动化设备、电控柜、便携仪器的舱体锁止场景中。实际使用过程中，该构件的锁止行程控制在10mm以内，操作时仅需推动对应舱门到位，锁舌即可沿斜槽自动滑入锁止位，解锁时仅需拨动侧边的解锁拨片即可带动锁舌退出，整个操作过程的反馈清晰，锁止到位时会有明确的触感反馈，能有效避免操作人员误判锁止状态带来的安全隐患。构件的所有折弯棱边都做了小圆角处理，既避免钣金锐边划伤操作人员，也能减少装配过程中与相邻构件的刮蹭磨损，提升长期使用的耐久性。
