插销式长行程机械门锁结构设计

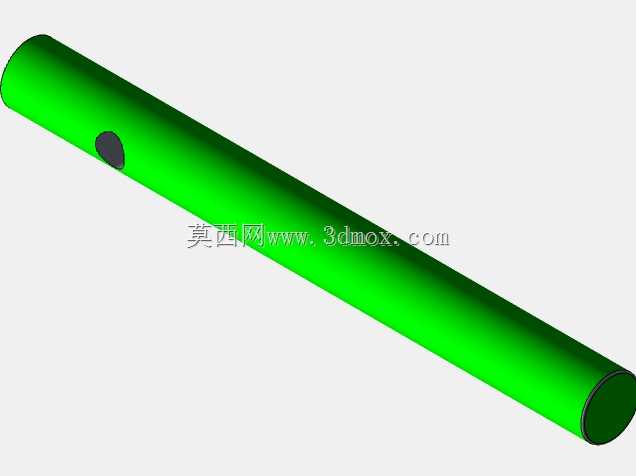

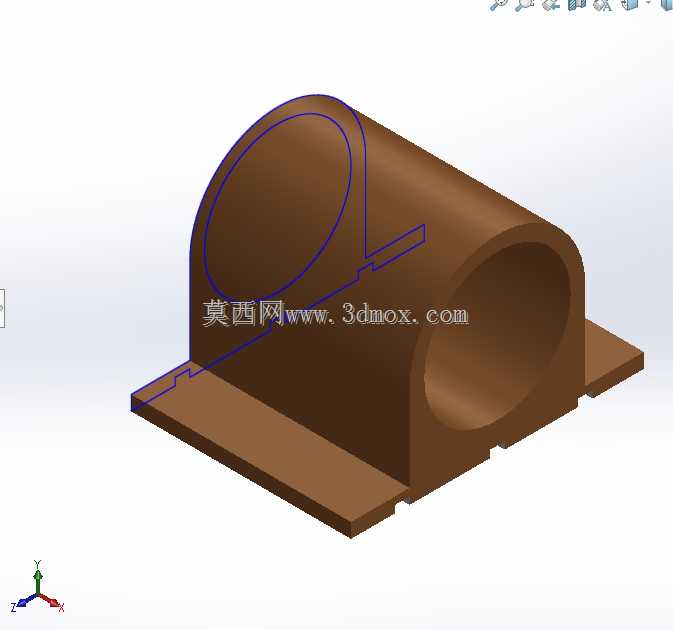

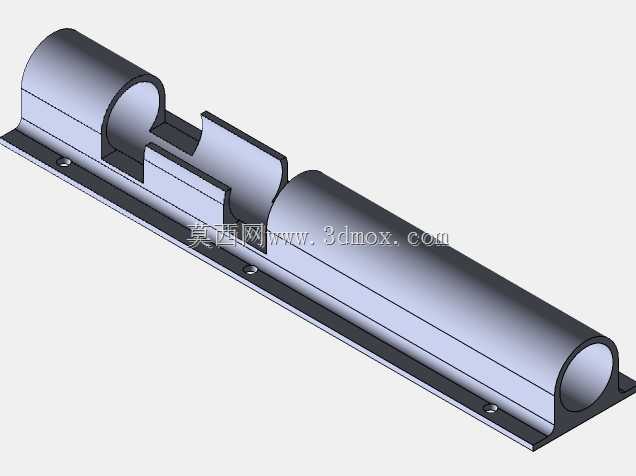

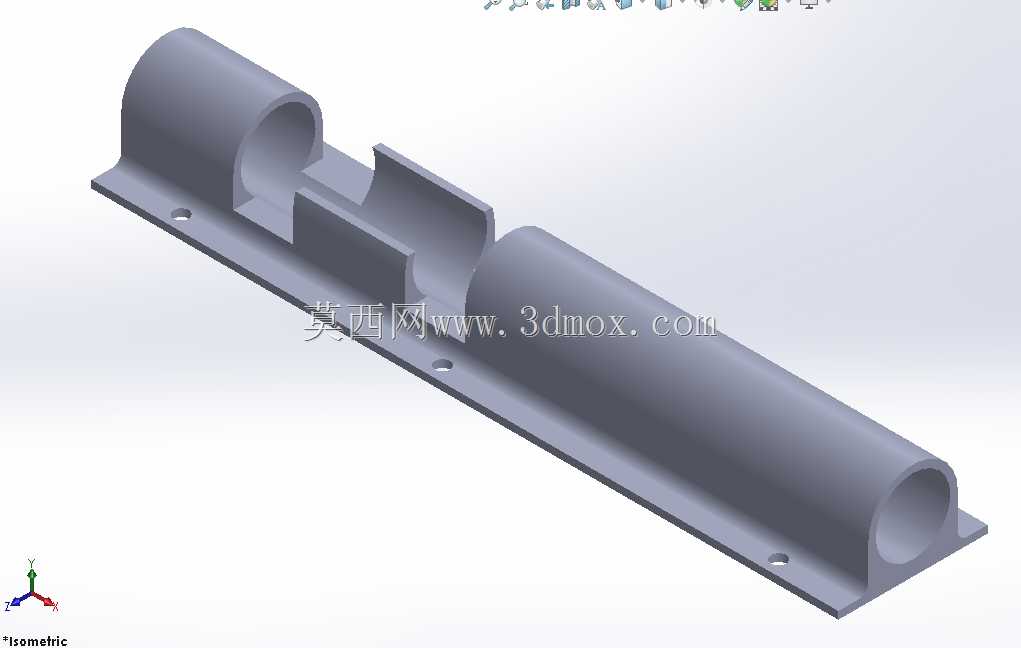

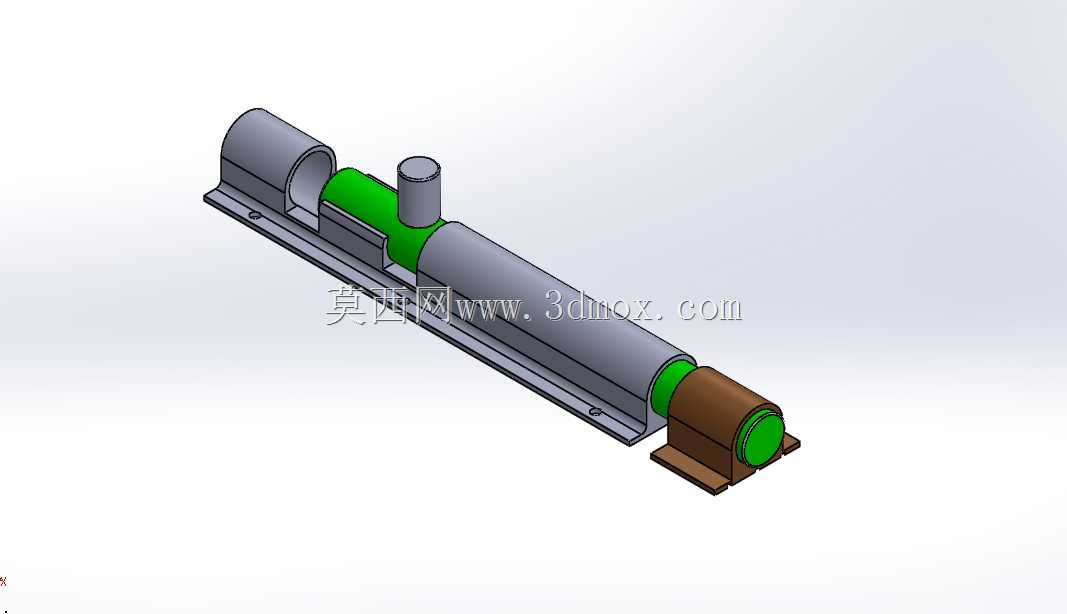

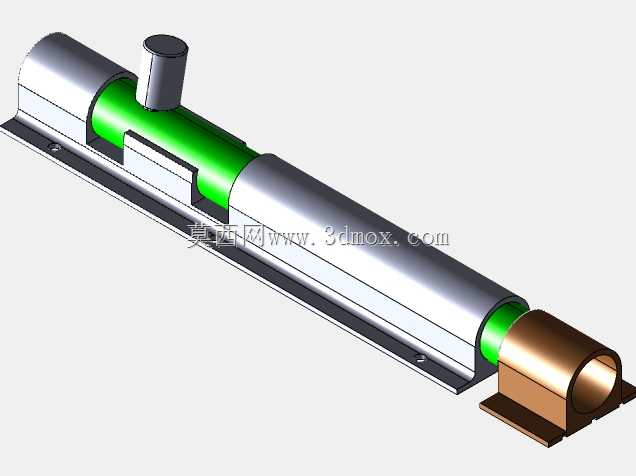

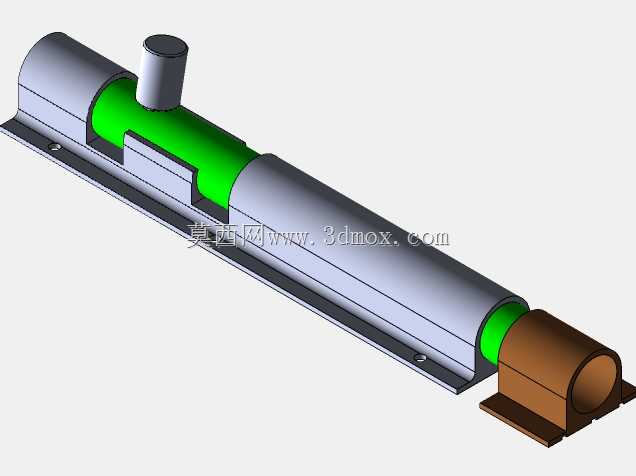

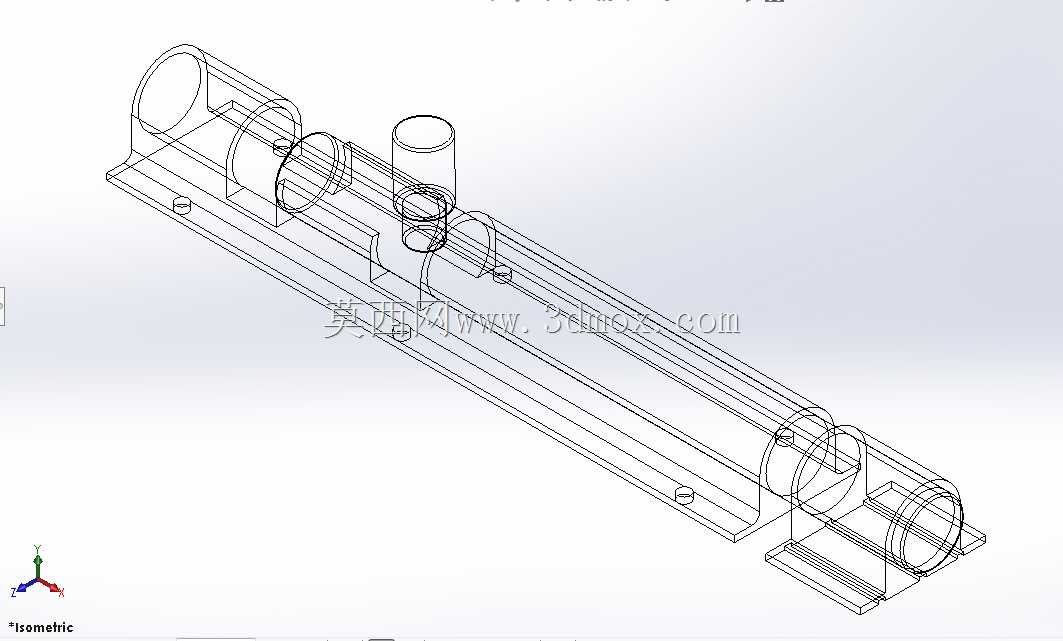

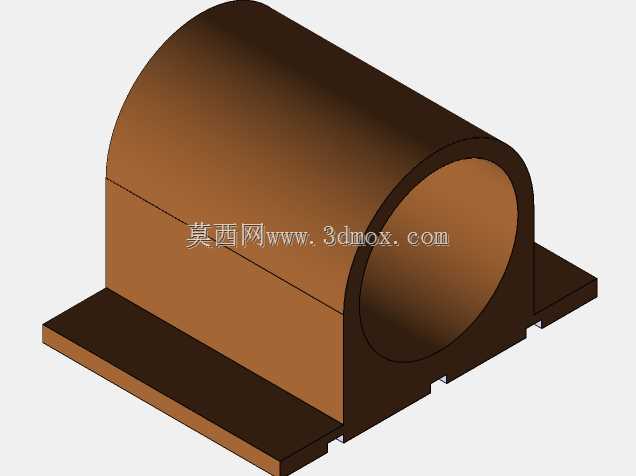

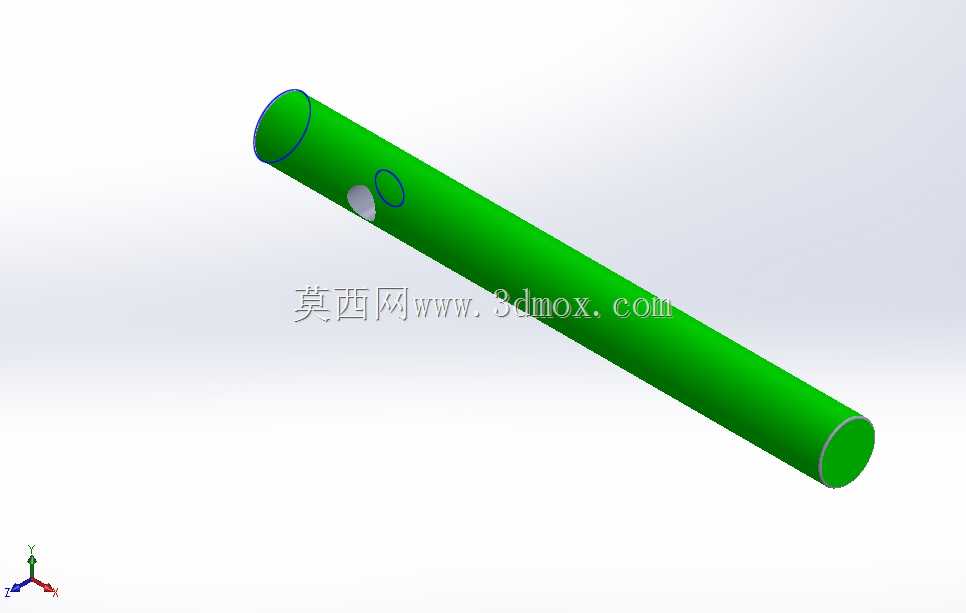

这款插销式机械锁主要应用于工业设备检修门、仓储重型柜门、特种车厢侧门等需要高可靠性锁闭的场景，区别于民用室内门锁，其结构强度完全适配高频次开关、大载荷冲击的工业使用环境，可避免设备运行过程中柜门意外开启带来的安全隐患。从功能实现逻辑来看，该锁采用横向长行程插销作为核心锁止构件，锁舌伸出时可完全卡入门框配套的锁座内，锁闭状态下可承受沿门体法向的较大冲击力，不会因设备振动、外力碰撞出现脱锁问题；锁体中部设置的竖向圆柱构件为操作驱动端，通过扳动或按压该部件即可带动插销沿轴向滑移，实现锁闭与解锁动作，操作行程经过合理匹配，单手即可完成全部操作，无需额外配套工具。设计过程中优先考虑了安装适配性，锁体主体采用长条形卧式布局，底部预留的安装平面可直接通过螺栓固定在门体内侧的安装基面上，不需要对门体做复杂的开槽加工，安装孔位的间距经过标准化匹配，可适配多数工业门的常规安装加强筋位置；锁体端部的锁座采用独立分体式结构，可单独固定在门框对应位置，安装时可根据门体与门框的实际间隙微调锁座位置，补偿安装过程中产生的尺寸误差，降低现场安装的调校难度。结构细节上，插销与锁体外壳之间设置了耐磨导向段，可避免长期使用后插销出现卡滞、晃动问题，插销外露的活动段做了限位设计，解锁时不会完全脱出锁体外壳，避免零件脱落丢失；锁体外壳采用一体化弯折成型结构，接缝数量少，可阻挡粉尘、水汽进入锁体内部，适配多粉尘、有轻度喷淋的工业车间使用环境。从安装边界来看，锁体整体沿插销轴向的长度适配厚度40-80mm的工业门体，插销的有效锁止行程可满足门框与门体之间3-8mm的间隙波动范围，安装时仅需要在门体对应位置预留操作端的过孔即可，不需要大面积破坏门体结构，对原有门体的结构强度影响极小。
