槽型光电式光中断器结构设计

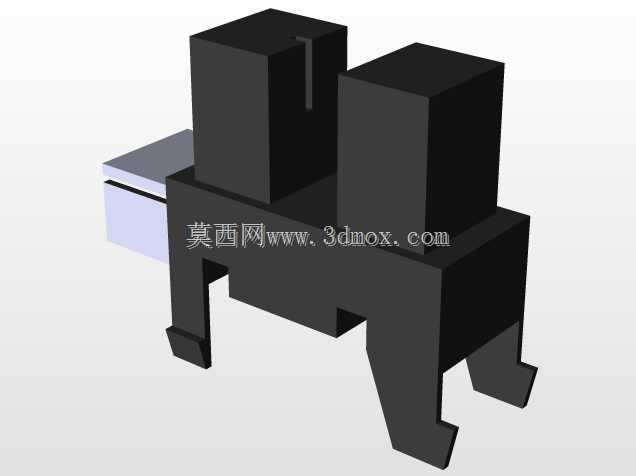

这款槽型结构的光中断器，是自动化检测回路里十分常用的非接触式检测元件，日常在各类轻工自动化生产线、小型电子设备的位置检测、行程限位、转速采样场景里都能见到它的身影。不同于漫反射类光电元件，它采用发射端与接收端对置的一体化槽型布局，槽口作为检测区域，当被检测物体从槽口中间穿过时，会阻断发射端到接收端的红外光通路，接收端随之输出电平跳变信号，无需额外调整发射接收对射角度，安装后调试工作量极小。从结构设计来看，整体采用直插式引脚布局，底部四个引脚做了等距标准化排布，适配常规PCB板的焊盘孔距，引脚根部做了应力释放结构，避免波峰焊或者手工焊接时，引脚受力导致内部光路元件移位。主体上部两个独立的方腔分别封装红外发射管与光敏接收管，腔体做了遮光设计，避免环境杂散光进入接收端造成误触发，中间的槽口宽度经过适配，既可以容纳常规的0.8mm-2mm厚度的检测挡片通过，也能控制整体外形尺寸，不会占用过多安装空间。安装边界上，主体下部的支撑结构做了定位凸台设计，安装时可以卡在PCB板对应的定位孔内，焊接前无需额外治具固定，整体高度控制在适配常规板载元件的安装空间内，不会和周边的电容、接插件等元件产生空间干涉。设计时特意将光路通道做了窄缝限制，只让正对的红外光束通过，进一步提升抗干扰能力，哪怕周边有其他设备的红外光源或者车间照明强光，也不会出现误信号。在实际使用中，这类元件常被用在小型传送带的物料到位检测、步进电机的原点复位检测、旋转轴的转速计数检测场景，因为是非接触检测，没有机械触点的磨损问题，使用寿命远高于机械式微动开关，响应速度也能达到微秒级，完全可以匹配高速运动部件的检测需求。外壳采用黑色阻燃工程塑料注塑成型，既可以遮挡杂光，也能满足电子元件的阻燃等级要求，引脚采用镀锡铜材，可焊性好，耐氧化，适合批量生产的波峰焊工艺。整个结构没有多余的复杂部件，一体化的外壳设计减少了组装工序，也提升了元件的结构强度，哪怕在有轻微振动的设备上使用，也不会出现内部元件松动移位的问题。
