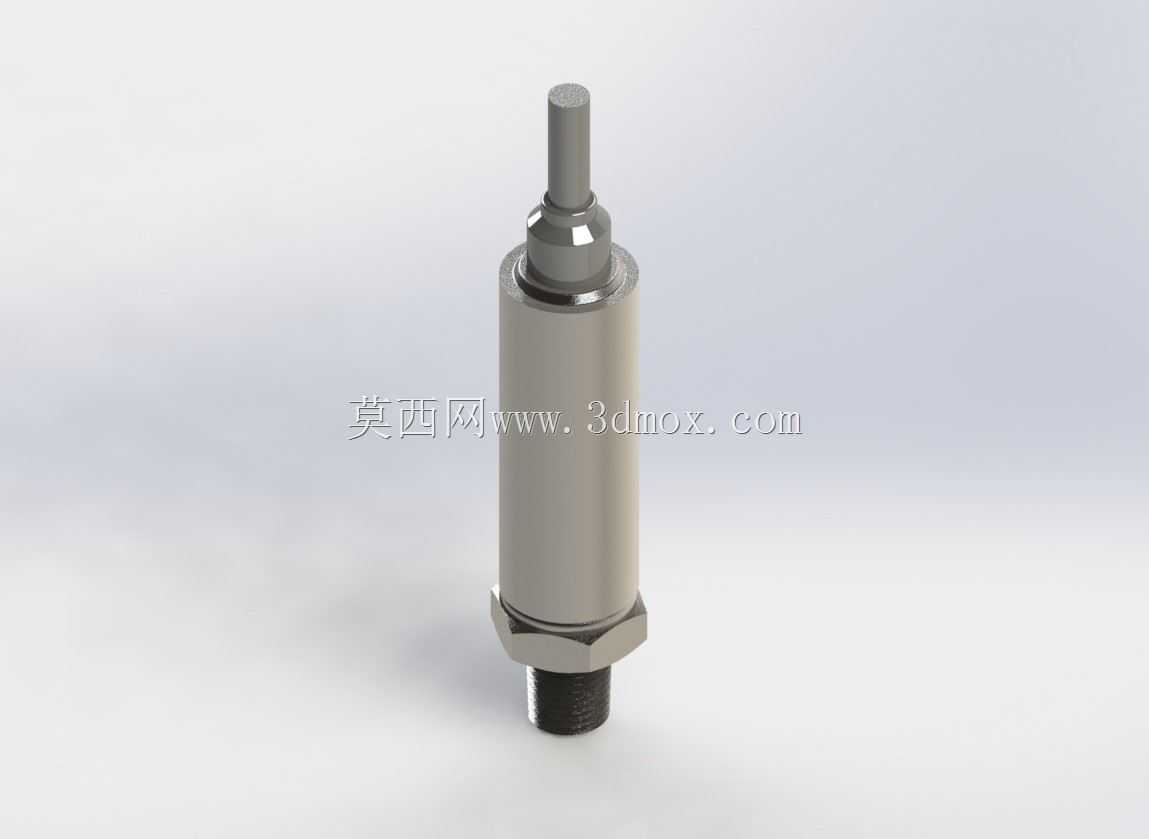

欧米茄PX409高精度压力传感装置结构

　　在液压系统压力闭环控制、流体输送管线压力监测、实验台架数据采集这类对压力参数精度要求严苛的场景里，压力检测元件的选型直接决定整套系统的控制精度与数据可信度，这款PX409系列压力传感装置的结构设计，完全围绕高精度检测的核心需求展开。从外形结构来看，主体采用圆柱形不锈钢壳体设计，壳体下部预留外螺纹安装接口，配套六角锁紧结构，安装时可通过标准扳手直接拧入预设的内螺纹检测点位，无需额外设计定制安装支架，能直接适配绝大多数工业管线、液压阀块的标准检测接口，安装后外露部分的柱体直径均匀，不会和周边的管线接头、阀件产生空间干涉，上部的出线端采用阶梯式密封结构，能避免现场的油污、水汽渗入壳体内部影响检测元件稳定性。设计过程中，

　　核心检测腔布置在壳体中下部靠近安装螺纹的位置，尽可能缩短压力介质到检测膜片的传导路径，减少压力传递过程中的滞后误差，这也是其能实现0.05%检测精度、0.03%线性度的结构基础——膜片位置越靠近被测压力源，介质扰动、管路压损带来的检测偏差就越小。上部的出线接头做了防弯折处理，现场布线时即使线缆存在小角度弯折，也不会拉扯内部接线端子导致接触不良。实际应用中，这类高精度压力传感器常被用在计量校准装置、航空燃油系统检测、精密液压实验台这类场景，相比普通工业级压力传感器，它的线性度指标更优，在全量程范围内的检测曲线一致性更好，做系统标定的时候不需要逐点做大量的非线性补偿，能减少现场调试的工作量。建模过程中需要重点关注几个安装边界尺寸：

　　下部螺纹的公称直径与螺距要严格对应通用工业压力接口标准，六角锁紧位的对边尺寸要符合标准扳手的操作空间要求，上部出线端的直径要和常用的电缆防水格兰头尺寸匹配，壳体整体的长度尺寸要考虑安装后不会突出安装面过多，避免在狭小的阀块安装空间里和其他元件产生碰撞。另外壳体表面做了钝化处理，建模时的外观质感要贴合不锈钢哑光处理的实际效果，各个衔接位置的倒角、退刀槽结构都要还原真实加工特征，不能做简化处理，因为这些细节结构不仅影响装配工艺，也和传感器的防护性能直接相关，比如螺纹尾部的退刀槽尺寸如果设计不合理，安装时就无法保证密封垫圈的压缩量，容易出现介质渗漏的问题。
