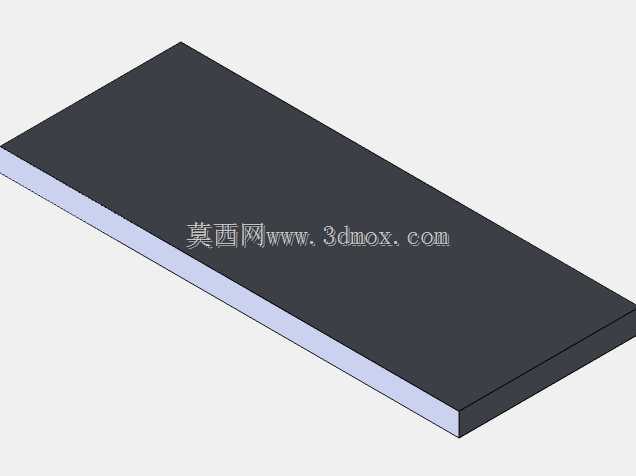

长方形薄型平板结构件三维设计

这类薄型平板结构件在工业场景中应用覆盖范围极广，从自动化生产线的工位基板、设备机架的层间隔板，到小型工装的定位垫块、电子设备的安装衬板都能见到它的身影，不同场景下对板材的平面度、厚度公差、边缘垂直度要求差异较大，建模时需要结合实际安装需求做对应公差预留。从结构形态来看，该零件为等厚度长方形薄板，上下表面为平行平面，侧边与上下表面保持垂直，没有额外的开槽、打孔、凸台等附加特征，属于最基础的板式结构零件，这类零件看似结构简单，实则是很多装配体中不可或缺的基础构件，承担着承载、间隔、找平、定位等核心作用。设计这类平板件时，首先要确认的是安装边界尺寸，也就是长度、宽度、厚度三个核心参数，需要匹配安装位置的预留空间，厚度选择要结合承载需求计算，避免受力后出现翘曲变形，平面度要求需要根据贴合面的装配精度来定，如果是作为精密部件的安装基板，平面度公差需要控制在较小范围内，如果只是作为普通间隔垫块，公差可适当放宽。在实际设备装配中，这类平板件常作为其他零部件的安装基准面，因此建模时需要优先保证基准面的几何精度，上下平面的平行度、侧边的垂直度都要符合装配要求，边缘处如果没有特殊装配需求，可做微小倒角处理，避免锐边划伤操作人员或者损坏相邻零件的表面。不同应用场景下的平板件选材差异较大，普通工况下可选用普通碳素结构钢，有轻量化需求时可选用铝合金板材，有绝缘需求时可选用电木板或者环氧板，有耐腐蚀需求时可选用不锈钢或者工程塑料板材，建模时不需要体现材质属性，但结构尺寸要完全适配所选材料的常规供货规格，减少后续加工的材料损耗。这类基础平板件的建模逻辑非常清晰，先绘制长方形草图，标注准确的长宽尺寸，再通过拉伸命令生成对应厚度的实体，之后根据装配需求添加倒角或者圆角特征即可，建模过程中要注意草图的全约束，避免后续修改尺寸时出现特征报错，同时要保证零件的原点与装配基准对齐，方便后续在总装配体中进行配合定位。在生产线的工装设计中，这类平板常作为工装的底板使用，上方可以安装定位销、夹紧块、检测元件等部件，此时平板的厚度需要足够支撑上方部件的重量以及作业时的冲击力，避免工装使用过程中出现变形影响定位精度；在设备机架的层板设计中，这类平板需要铺设在机架的铝型材或者方钢框架上，长宽尺寸要与框架的内档或者外框尺寸匹配，安装时可通过螺栓或者压条固定在框架上，承担放置物料、安装电气元件的作用。
