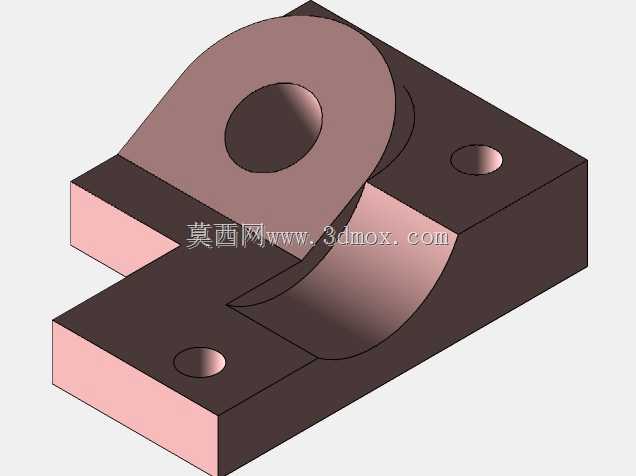

带耳式双安装孔铰接固定支座

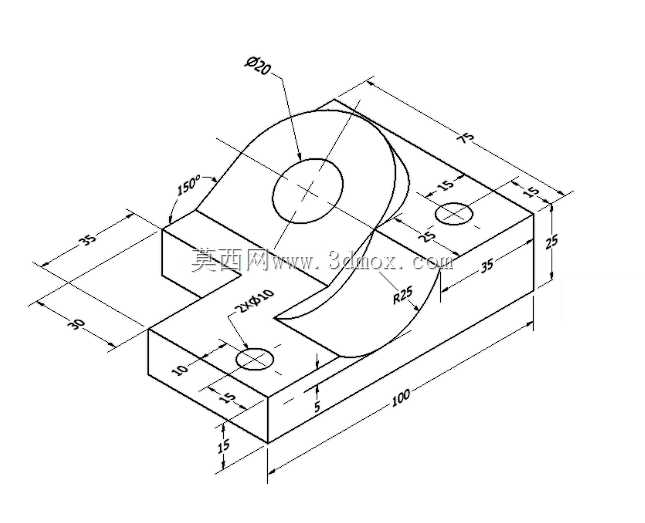

这类带耳板的铰接固定支座，多应用在轻工自动化输送线、小型工装夹具的摆臂连接点位，也常见于小型设备的舱门开合铰接、可调支撑脚的连接部位，核心作用是为配套的铰接销轴提供稳定的安装基准，同时通过底座的两个安装孔实现与设备机架的刚性固定，传递铰接部位的径向载荷与小幅摆动产生的交变应力。从结构设计逻辑来看，底座采用分体式叉型布局，两个安装凸台分别设置在底座前后端，安装孔为沉孔结构，可让内六角圆柱头螺钉安装后头部完全沉入孔内，不会突出底座表面干涉相邻部件的运动轨迹，安装时两个孔的中心距需要严格匹配机架上的预设螺纹孔位，避免强行装配产生内应力导致支座受力后开裂。上部的耳板为单耳式结构，中心的铰接孔与销轴采用间隙配合，孔口做了微小倒角处理，既方便销轴装配时的导入，也能消除锐边对销轴表面镀层的划伤，耳板与底座的衔接部位采用大圆弧过渡，这个设计是为了分散铰接部位受载时的应力集中，避免长期受交变载荷作用下在衔接根部产生疲劳裂纹。从安装边界来看，底座的底面为全平面加工，装配时需要与机架安装面完全贴合，不能有翘曲，否则会导致耳板的铰接孔轴线出现偏斜，造成铰接部件转动卡滞、磨损加剧的问题；耳板的厚度尺寸需要匹配配套双耳连接件的开口间隙，过大会导致装配困难，过小则会出现铰接窜动，影响传动精度。建模过程中需要重点关注几个关键尺寸的公差匹配：铰接孔的尺寸公差要根据所选销轴的配合等级设定，通常选H8间隙配合即可满足普通工况的转动需求；两个安装孔的中心距公差控制在±0.1mm范围内，适配普通钣金机架或者型材机架的安装精度；底座上下平面的平行度、耳板侧面与底座底面的垂直度都需要设定合理的形位公差，避免加工后出现装配偏差。这类支座通常采用45号钢切削加工后做发黑处理，也可根据使用场景选用铝合金材质做阳极氧化，适配不同载荷等级与轻量化需求的设备场景，在小型非标设备的结构设计中，这类铰接支座是非常常用的连接部件，建模时还原所有工艺细节，能为后续的工程图输出、加工仿真提供准确的模型依据。
