带安装基座的定滑轮导向传动组件结构

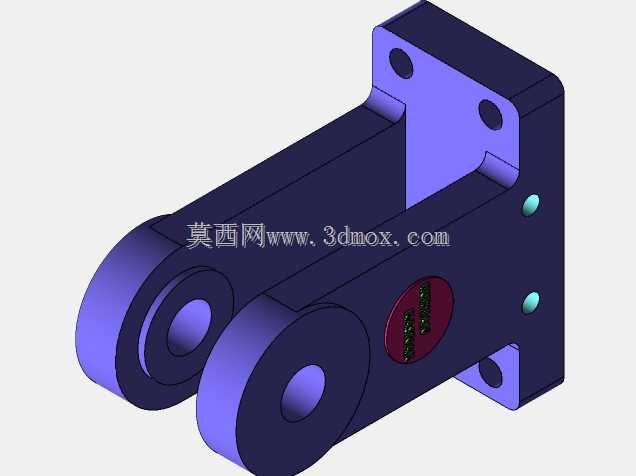

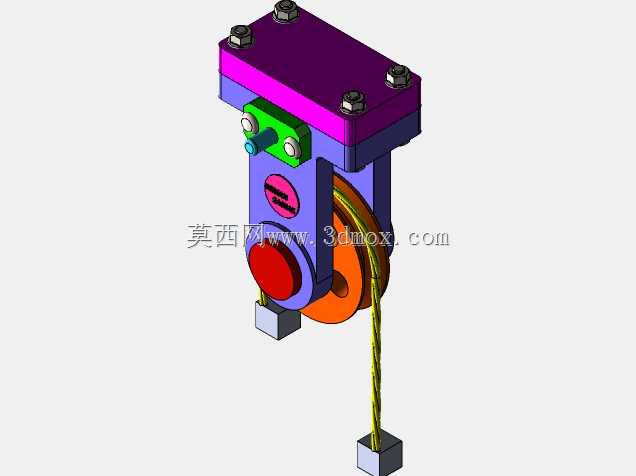

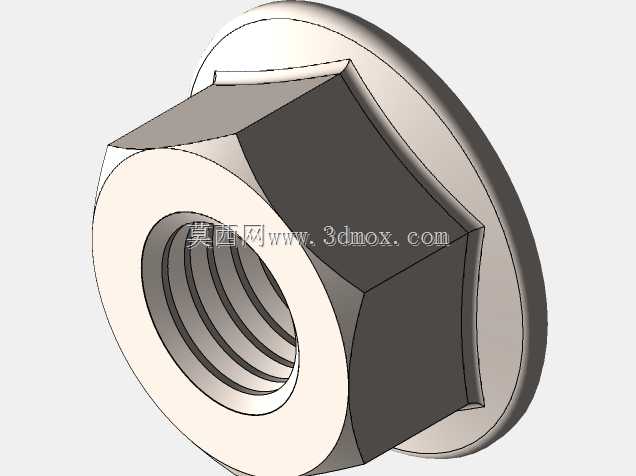

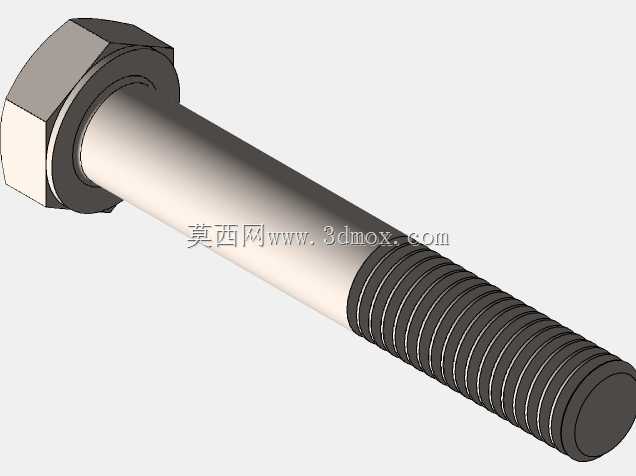

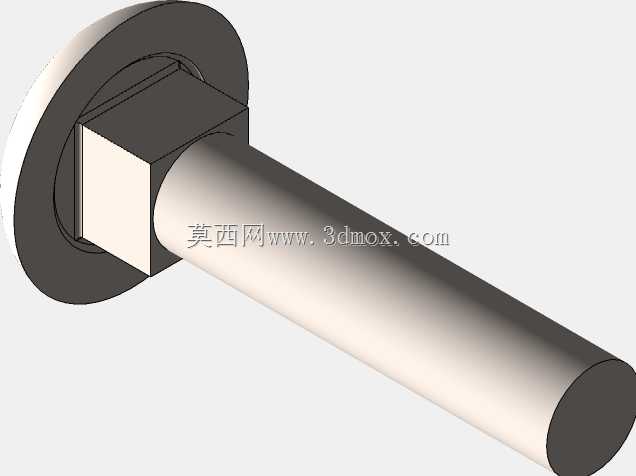

　　这套滑轮导向组件的设计初衷，是为小载荷垂直输送、工位间轻量物料移位场景提供稳定的绳索导向支撑，常见于小型工装夹具的升降驱动、实验室小型试验台的载荷提拉、轻工生产线的小件工位吊送环节，区别于大吨位起重滑轮组，该组件更侧重安装便捷性与导向精度，适配直径4-6mm的编织尼龙绳或细钢丝绳，单轮额定承载不超过50kg，完全覆盖轻型工位的传动需求。从结构布局来看，组件采用上置安装法兰的设计思路，顶部方形法兰座加工有四个均布的螺栓过孔，可直接通过内六角螺栓固定在设备机架的横梁或立式安装面上，法兰座与下方的轮体支架采用一体化折弯拼接结构，支架两侧板平行度公差控制在0.1mm以内，避免滑轮转动时出现轮体偏磨、绳索脱槽的问题。

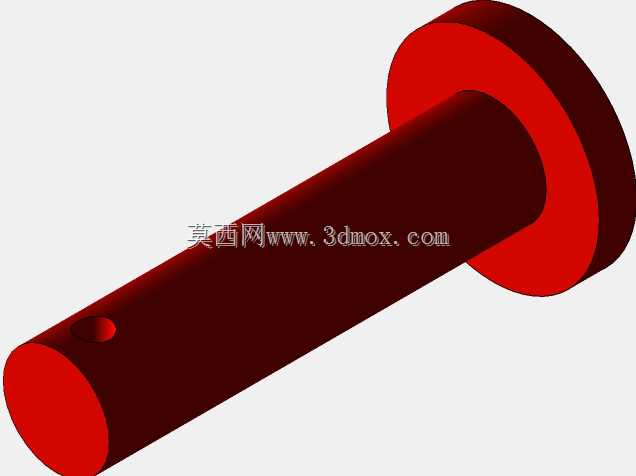

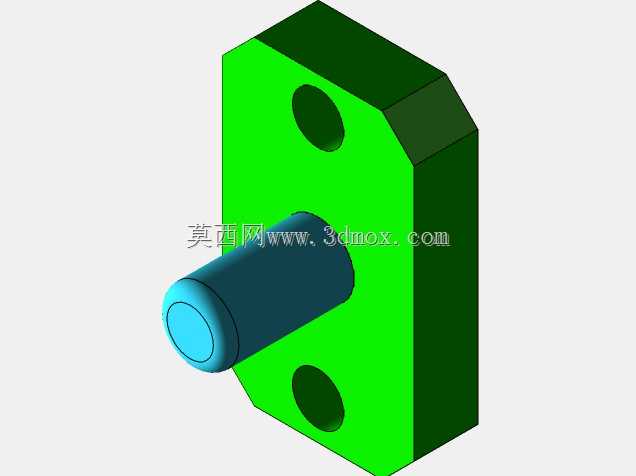

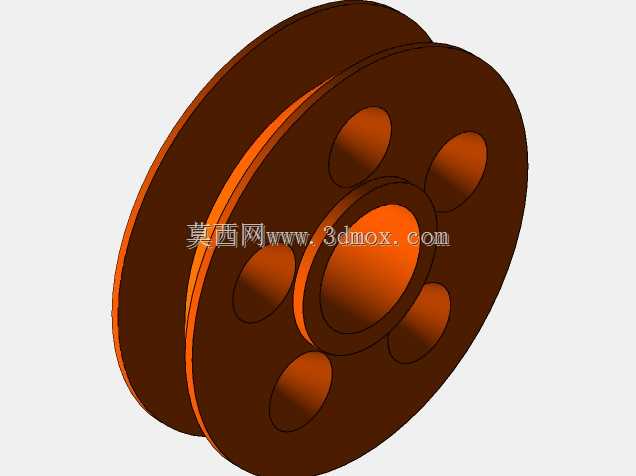

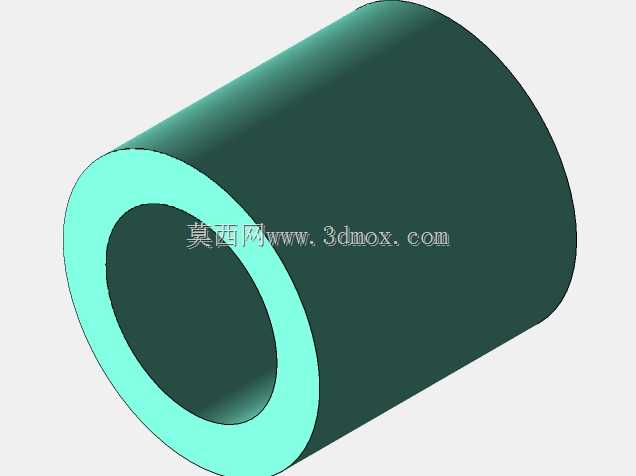

　　轮体部分采用带圆弧槽的尼龙复合材质轮芯，轮槽深度为绳索直径的1.5倍，既可以保证绳索在槽内的贴合度，又能通过尼龙材质的自润滑特性减少绳索磨损，延长易损件更换周期，轮体通过销轴固定在两侧支架之间，销轴两端采用卡簧限位，拆装时仅需用卡簧钳即可完成轮体更换，无需拆解整个安装基座，日常维护效率较高。在支架的侧方还集成了一个弹簧压式绳索锁止结构，该结构通过绿色安装座固定在支架侧板上，带复位弹簧的压杆可在绳索需要临时固定时压下，通过端部的橡胶压块将绳索抵在支架侧板的摩擦面上，实现任意位置的悬停锁止，避免轻载工况下绳索打滑移位，这个附加结构省去了额外配置锁止器的安装空间，特别适合空间紧凑的小型设备内部安装。从安装边界来看，顶部法兰座的外形尺寸为80mm60mm，四个安装孔的孔距为60mm40mm，适配M6规格的安装螺栓，组件整体垂直高度为145mm，轮体直径为50mm，安装时需要预留轮体下方至少100mm的绳索垂直活动空间，侧向需要预留20mm的锁止压杆操作空间，避免与周边设备结构产生运动干涉。设计过程中特意将支架的棱角做了R3的圆角处理，一方面减少安装过程中尖锐边角对操作人员的划伤风险，另一方面避免绳索在晃动过程中被棱角切割出现断丝问题。

　　轮体与支架侧板之间预留了0.5mm的轴向间隙，既不会因为间隙过大导致轮体窜动，也不会因为间隙过小出现转动卡滞，在常温工况下无需额外加注润滑脂即可长期稳定运行，如果应用在多粉尘的车间环境，还可以在销轴两端加装防尘密封圈，减少粉尘进入轮体转动副造成的磨损。这套组件没有采用复杂的多轮组结构，单轮设计的传动效率可达96%以上，绳索进出轮槽的偏角允许范围为±3°，可以适配小范围的斜向牵拉工况，不会因为绳索偏角过大出现脱槽问题。在实际选型应用中，需要注意匹配对应直径的绳索，过粗的绳索无法完全嵌入轮槽，会加剧轮槽边缘的磨损，过细的绳索则会在槽内出现横向滑动，影响导向精度。

　　另外锁止结构的额定锁止力为20kg，超过该载荷时不建议依赖该结构做长期悬停，需要搭配额外的安全限位结构使用，避免出现载荷坠落的风险。整个组件的所有结构件均采用模块化设计，除了轮体和锁止压块为易损件外，其余金属结构件均采用Q235钢板表面喷塑处理，防锈能力适配普通车间的使用环境，若应用在潮湿或有腐蚀的工况，可以将结构件材质更换为304不锈钢，仅需调整对应板材的加工参数即可，整体结构的通用性较强，可根据实际使用场景灵活调整材质和表面处理工艺，无需改动核心安装尺寸和传动结构。
