小型台式铣床结构设计方案

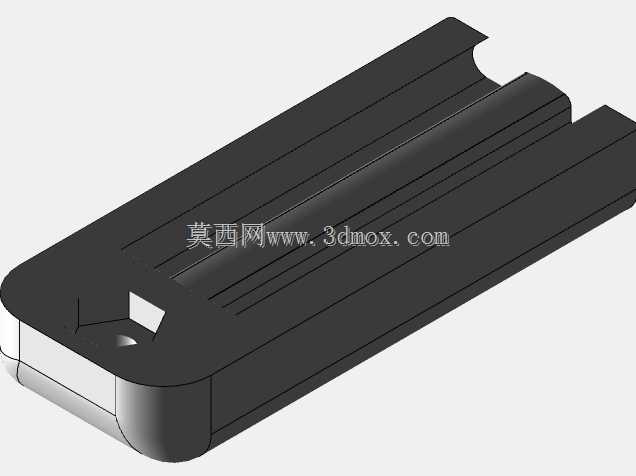

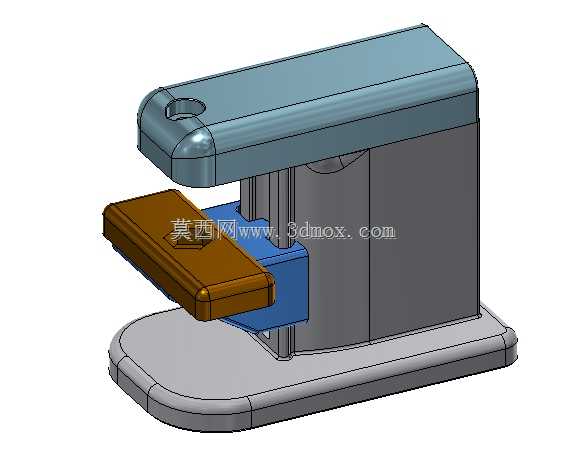

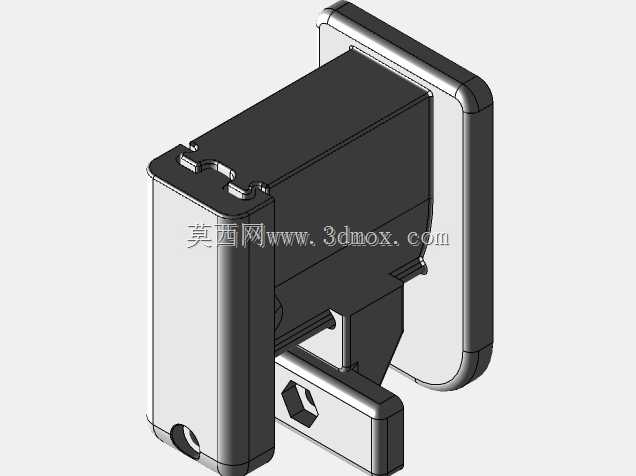

这款小型台式铣床的结构设计，主要面向小尺寸零件的精密铣削加工场景，适配教学实训、小型机修工坊、个人DIY加工以及小批量非标零件试制的使用需求，能够完成平面铣削、沟槽加工、小型异形面成型等常规铣削工序，相比大型工业铣床占用空间更小，操作门槛更低，适合加工尺寸在100mm以内的有色金属、软质钢材及工程塑料工件。从结构布局来看，设备采用立式单立柱支撑结构，底座为圆角矩形铸铁式承托结构，整体重心落在底座几何中心范围内，安装时仅需保证放置台面水平度在0.1mm/m以内即可，无需额外打地脚螺栓固定，整体外廓尺寸控制在长220mm、宽150mm、高200mm区间内，工作台面有效行程为X向60mm、Y向40mm、Z向80mm，能够满足小型零件的全行程加工需求。设计过程中优先考虑了操作的便捷性，上部机头部分集成了主轴传动与驱动单元，外壳做了圆弧过渡处理，避免尖锐棱角带来的操作磕碰风险，前部伸出的加工工位预留了足够的刀具装夹空间，可适配直径6mm以内的立铣刀、键槽铣刀等常规铣削刀具。工作台采用拖板式进给结构，棕色的工作台面设置了T型槽结构，用于装夹小型平口钳或者直接压紧工件，蓝色的滑座部分承担Y向进给的导向功能，立柱与滑座之间的导轨采用矩形滑动导轨，配合紧定螺钉可调整导轨间隙，保证进给过程的平稳性，避免铣削过程中出现扎刀或者工件窜动的问题。整机的紧固件选用标准M2规格的螺栓与螺母，其中长度12mm的螺栓用于立柱与底座、滑座与导轨的连接部位，标准M2螺母用于各运动部件的行程限位锁紧，所有连接部位均设计了沉头孔位，保证螺栓安装后不突出零件表面，避免干涉运动部件的行程。在功能设计上，这款铣床兼顾了手动进给的操作手感与微调精度，进给手轮设置在机头侧部，操作时可单手控制进给量，适合小切深的精密加工场景，机头部分预留了刀具冷却的安装位，可根据加工需求加装小型冷却管路，针对铝件、塑料件等易粘刀的材料加工时，可搭配微量润滑装置提升加工表面质量。从安装边界来看，设备后侧预留了电源接线与控制开关的安装位，放置时需在设备后侧预留至少50mm的散热空间，避免长时间运行时驱动单元积热，工作台前部预留了100mm的操作空间，方便工件装夹与加工过程中的尺寸测量，整体结构没有外凸的管线或者运动部件，在常规工作台面上安装即可满足安全操作要求。
