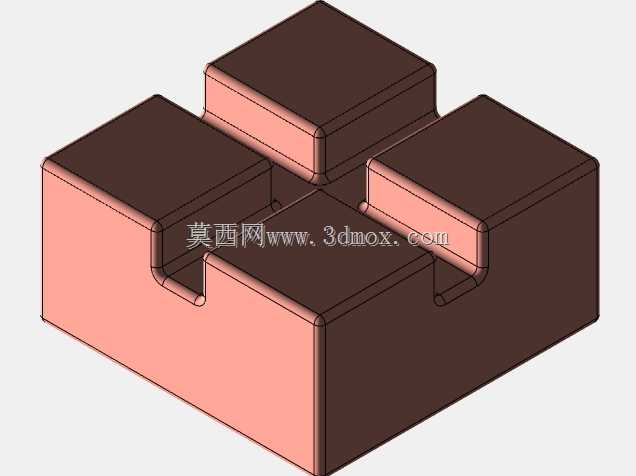

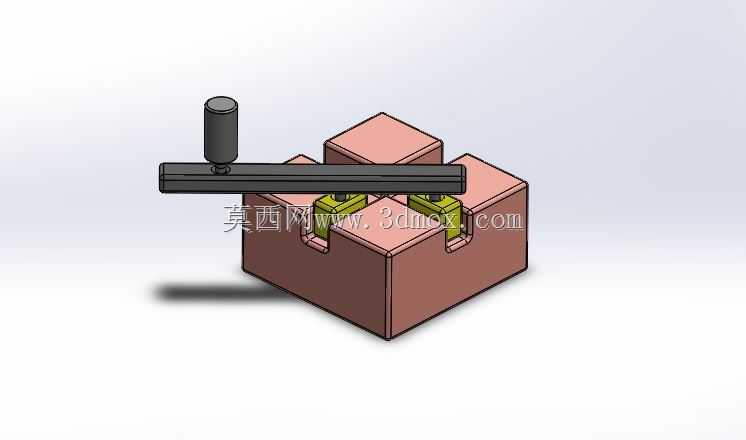

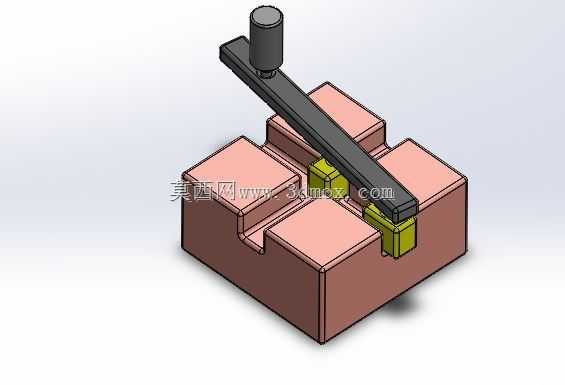

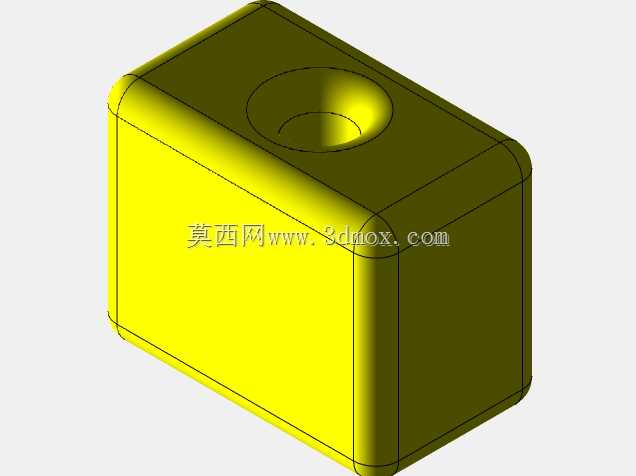

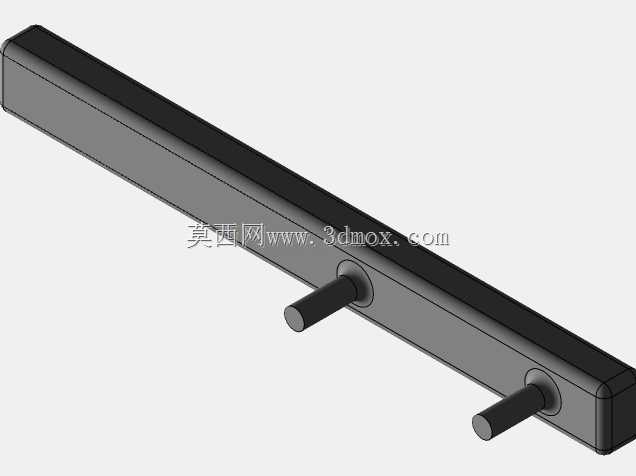

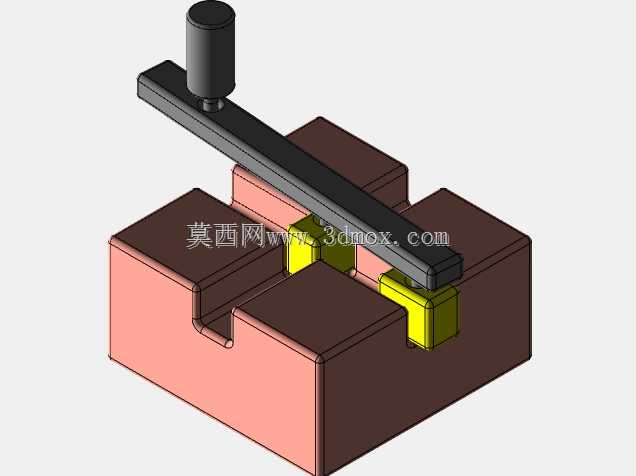

该结构属于小型机械联动类玩具的核心执行单元,整体采用块体基座搭配滑动压合组件的布局,基座部分设置有对称的定位槽结构,槽体宽度与配套滑动件的导向凸台尺寸匹配,可保证滑动过程中无横向窜动,基座整体采用圆角过渡处理,避免尖锐棱角带来的使用安全隐患。上方的长条形压臂通过端部的圆柱支撑件实现绕轴转动,压臂下方对应基座槽位的位置设置有两个黄色的压合块,压块与基座槽内的待压合工位精准对齐,当压臂绕支撑轴向下转动时,两个压块可同时嵌入对应槽位,完成对工位内物件的压合定位动作,整个运动过程无多余自由度,传动路径直接,动作反馈清晰。
这类结构常被应用于青少年机械原理教学类玩具中,可直观展示杠杆传动、滑动导向的基础机械原理,使用者可通过手动操作压臂的抬起与下压,观察压块与基座槽位的配合过程,理解简单工装夹具的工作逻辑。设计过程中优先考虑了动作的可靠性与操作的便捷性,压臂的长度经过力矩匹配,端部支撑点到压块作用点的距离与操作端长度比例合适,手动操作时无需过大按压力即可完成压合动作,同时压块的行程设置留有足够余量,避免下压过程中出现硬碰撞损坏结构。
安装边界方面,基座底部为平整平面,可直接放置于桌面或配套的玩具底板上,无需额外固定结构即可稳定工作,整体结构的最大外轮廓尺寸适配常规手掌操作范围,操作端的圆柱件高度设置符合手指捏持的人机尺寸,长时间操作也不会产生明显的不适感。各运动部件之间的配合间隙经过合理设置,既保证动作顺畅无卡滞,又不会因间隙过大出现晃动松脱的问题,所有外露部件均无细小易脱落零件,符合玩具类产品的安全设计要求,同时结构拆分简单,便于使用者拆解观察内部配合关系,也可作为基础机械结构的建模练习参考案例,帮助初学者理解块体类零件的建模逻辑、装配配合关系以及简单运动仿真的设置方法。
- 上一篇:带手动调节机构的长梁式夹持定位工装
- 下一篇:小型台式铣床结构设计方案
- 全部评论(0)
- 模板大小: 4.1 MB
- 售价:5金币
- 下载次数: 10
- 系统要求: SOLIDWORKS,Rendering,Other,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
