Misumi标准滚珠轴承导杆导柱组件

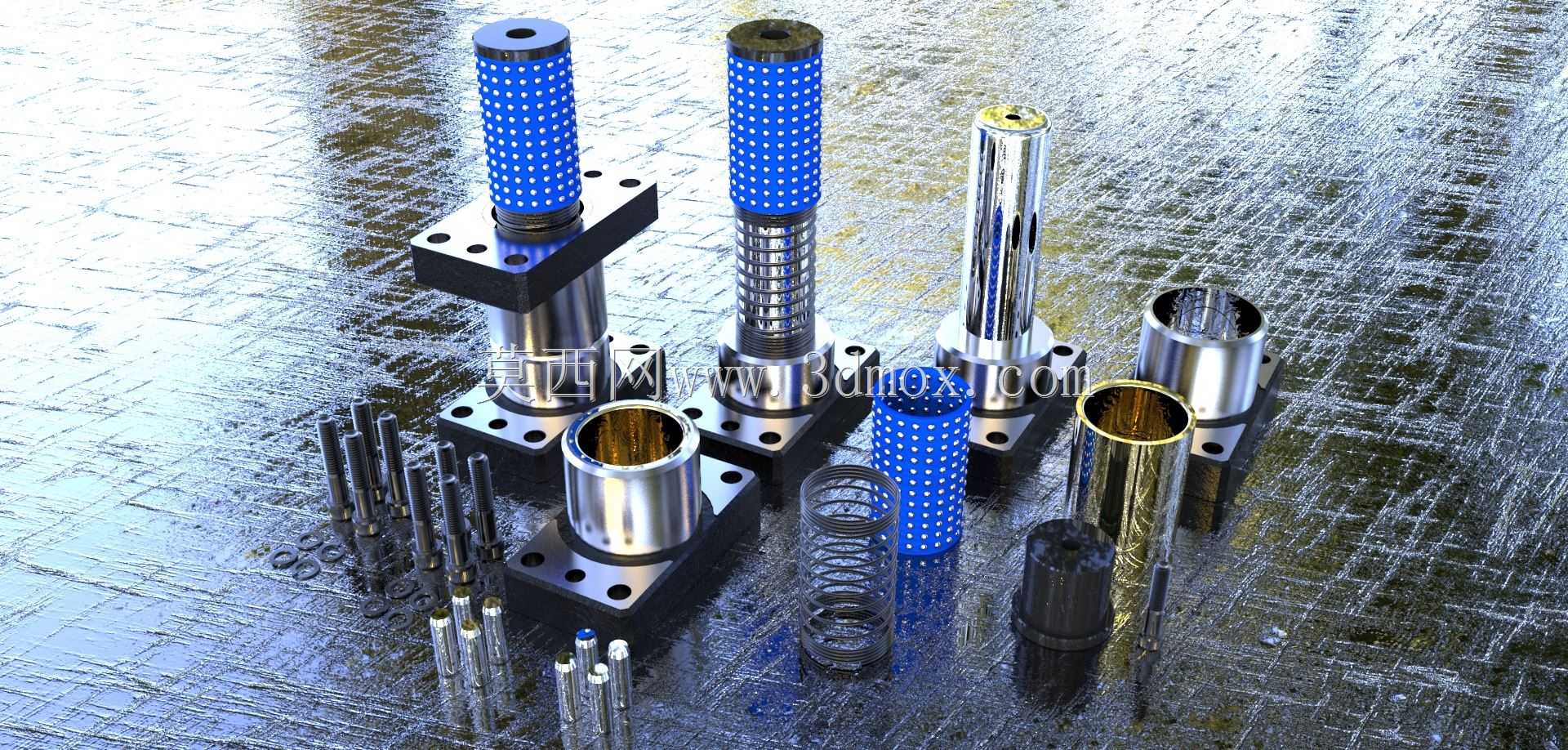

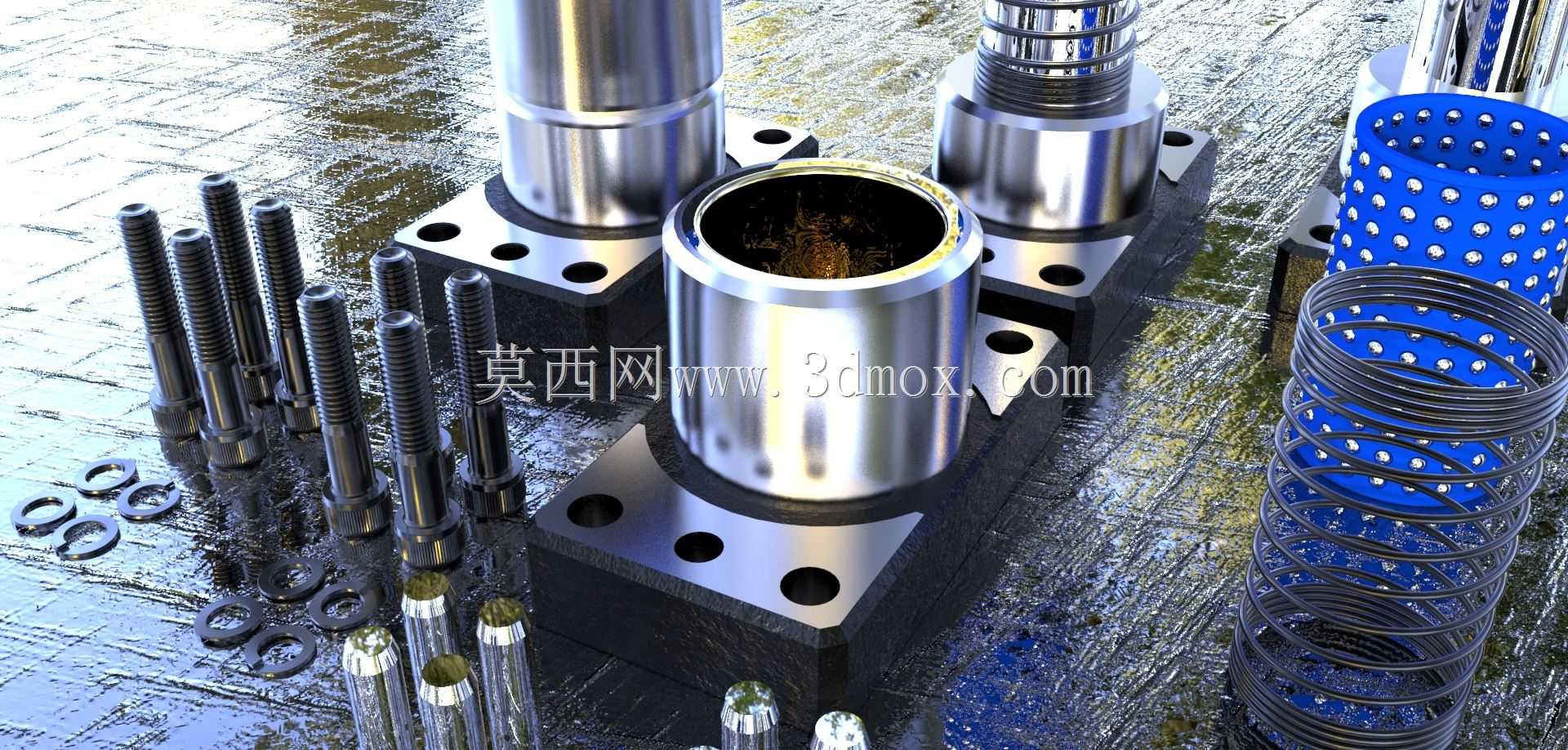

这套导向组件主要面向冲压模具、精密工装夹具的滑动导向工位设计，核心作用是为上下模合模过程提供高精度的直线运动约束，避免合模过程中出现型腔错位、冲头偏磨的问题，在高速连续冲压工位中，这类带滚珠保持架的导柱组件相比普通滑动导套，能将运动摩擦阻力降低六成以上，适配每分钟上百次的高频往复开合工况。从结构设计来看，组件包含带安装法兰的导套主体、表面硬化处理的导杆、带蓝色保持架的滚珠排、内置复位弹簧以及配套的固定销钉，导套法兰端预留了沉头安装孔，可直接通过内六角螺栓固定在模座的安装基准面上，安装时无需额外加工避让槽，法兰端面与模座贴合后即可保证导套的垂直精度，导杆端部同样带法兰安装结构，与上模座锁固后能保证导杆与导套的同轴度公差控制在0.01mm以内。尺寸边界上，导杆外径为60.0mm，配套导套的内孔配合尺寸为50.0mm，导杆有效导向行程可覆盖多数中小型冲压模的开模高度需求，滚珠保持架采用高分子耐磨材质，均匀排布的钢珠在导杆与导套之间形成无间隙滚动配合，相比传统铜套滑动结构，不会出现长期运行后的配合间隙增大问题，能长期保持合模精度。在实际选型应用中，这类导柱组件常成对使用在模具的对角位置，大尺寸规格的模具会布置四组导柱形成全周导向，安装时需要先将模座的导柱安装孔、导套安装孔做同轴度铰削加工，保证两组孔位的位置度偏差不超过0.02mm，避免导柱导套安装后出现卡滞、拉伤的问题。组件配套的弹簧主要用于开模过程中托起滚珠保持架，避免保持架在导杆上随意窜动影响滚珠排布，端部的限位结构可以防止导杆开模过行程时从导套中脱出，部分带油槽的结构还可以在维护时加注润滑脂，进一步降低滚动摩擦的磨损速率，延长组件的整体使用寿命。在非标自动化设备的直线滑动工位中，这类导柱也常被用作短行程高精度导向轴，配合直线轴承使用时，能为压装、检测工位提供稳定的直线运动导向，避免压装头出现偏斜导致的工件压装不良问题。
