梅赛德斯2014款F1赛车方向盘结构设计

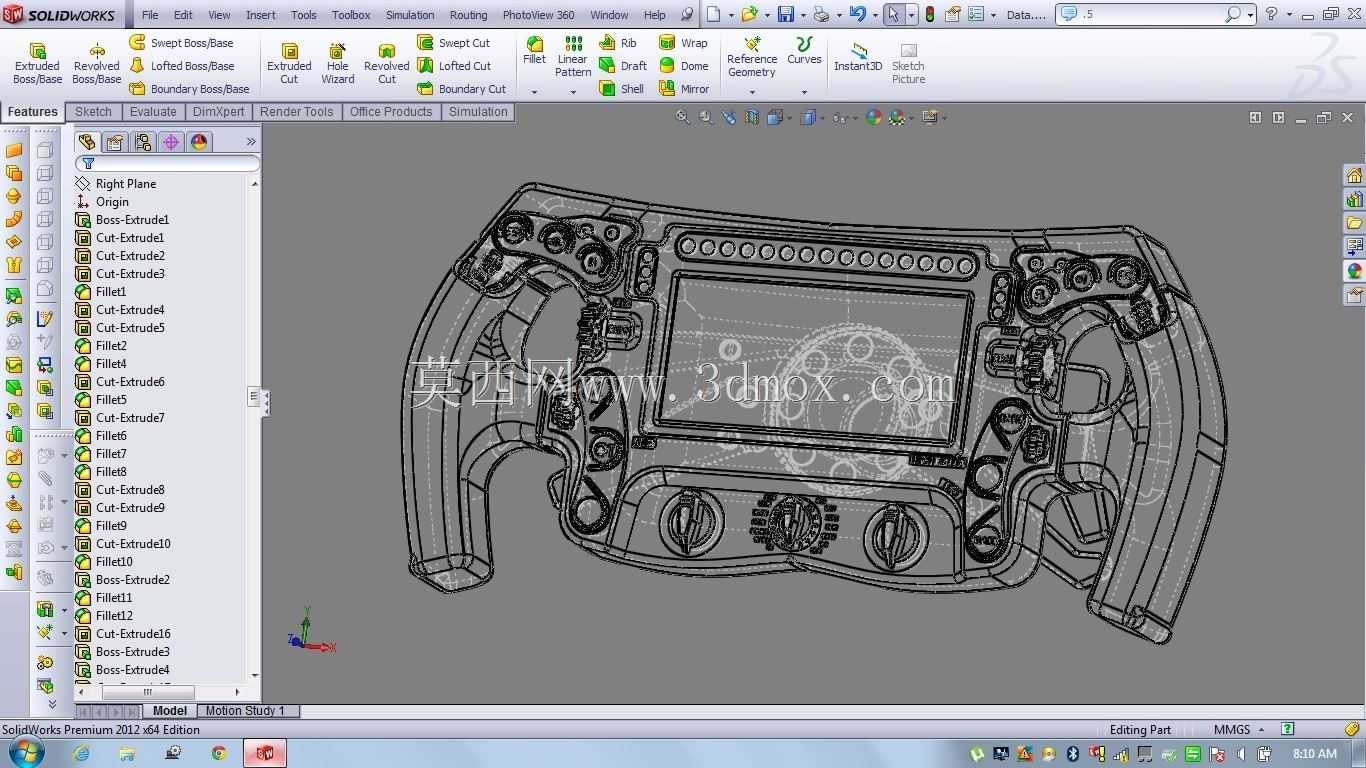

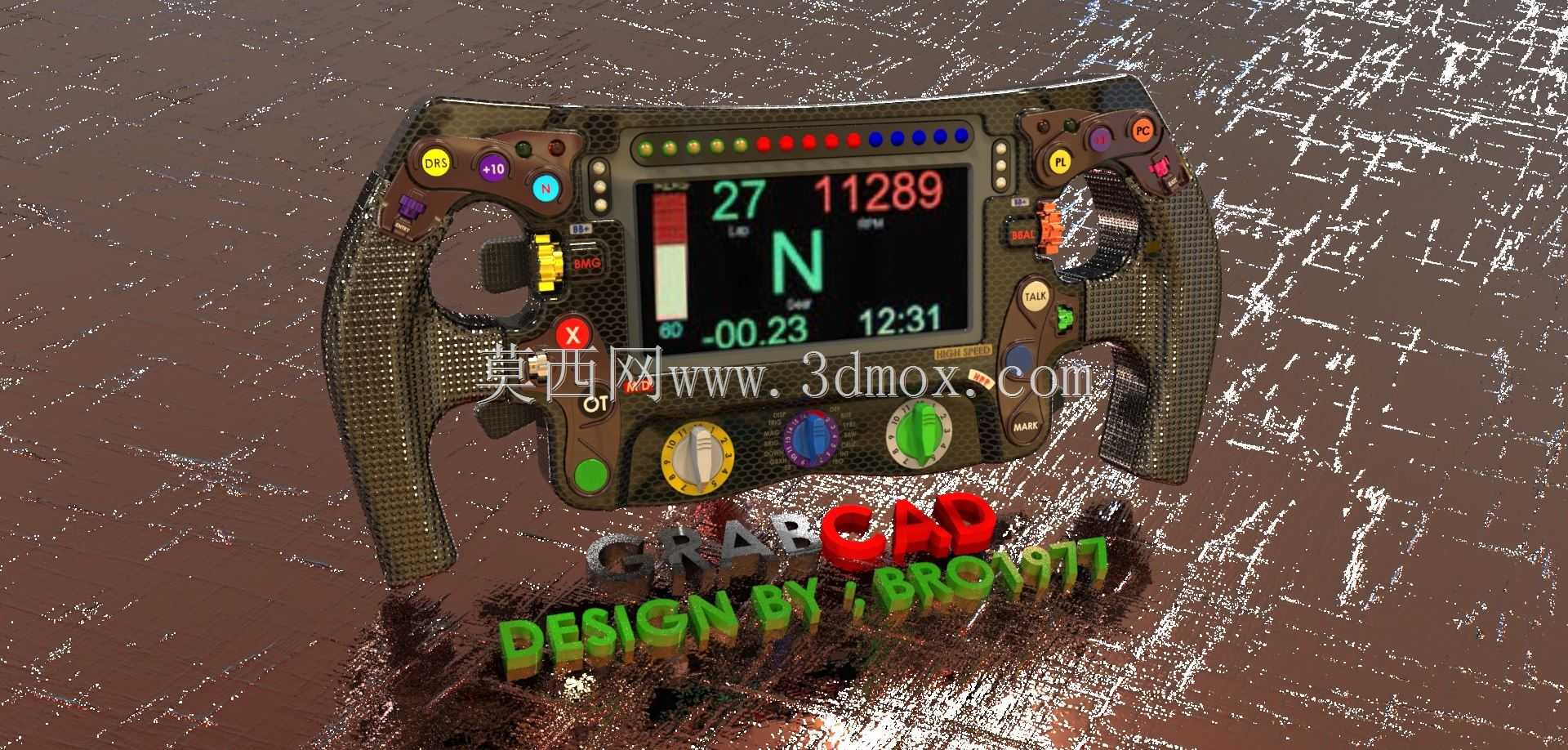

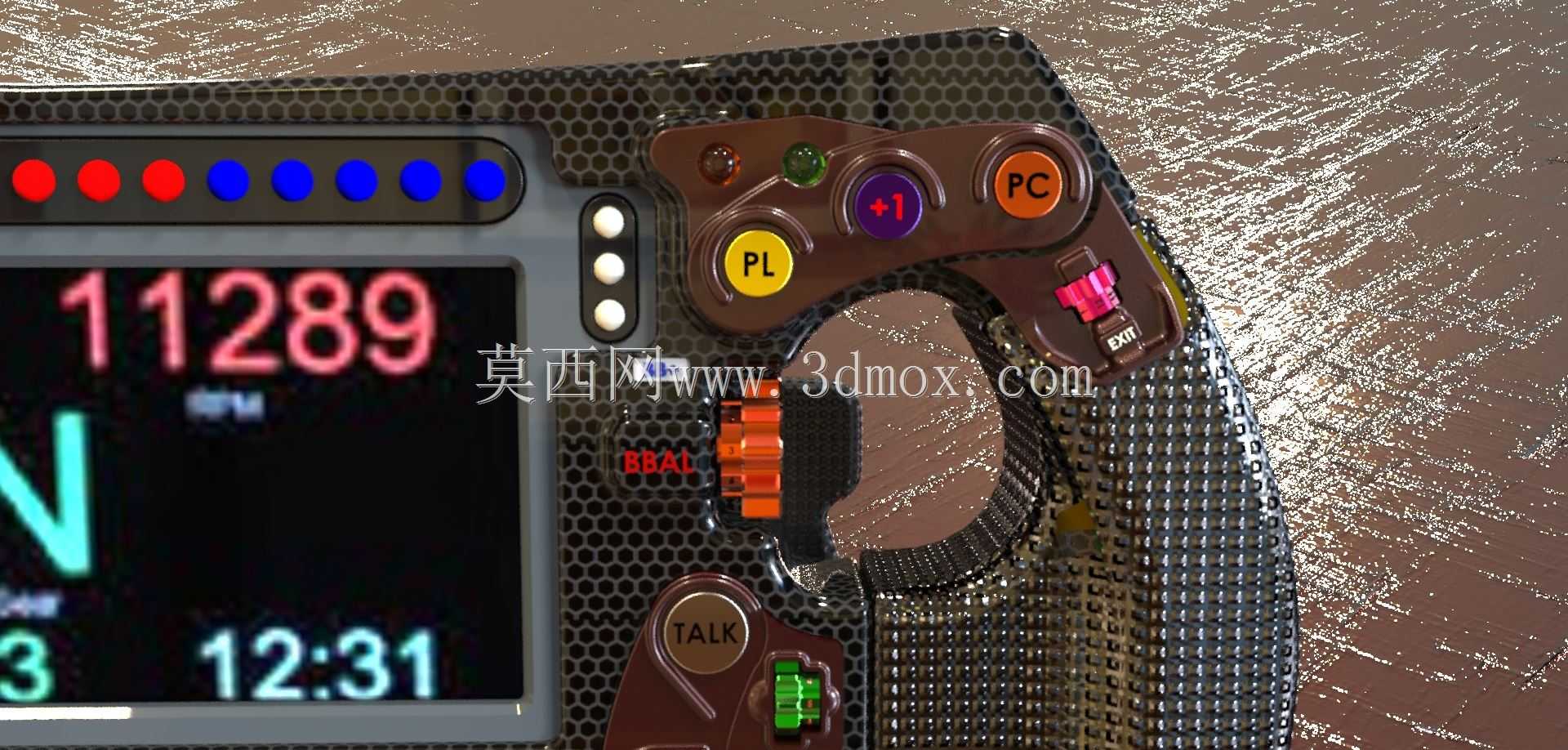

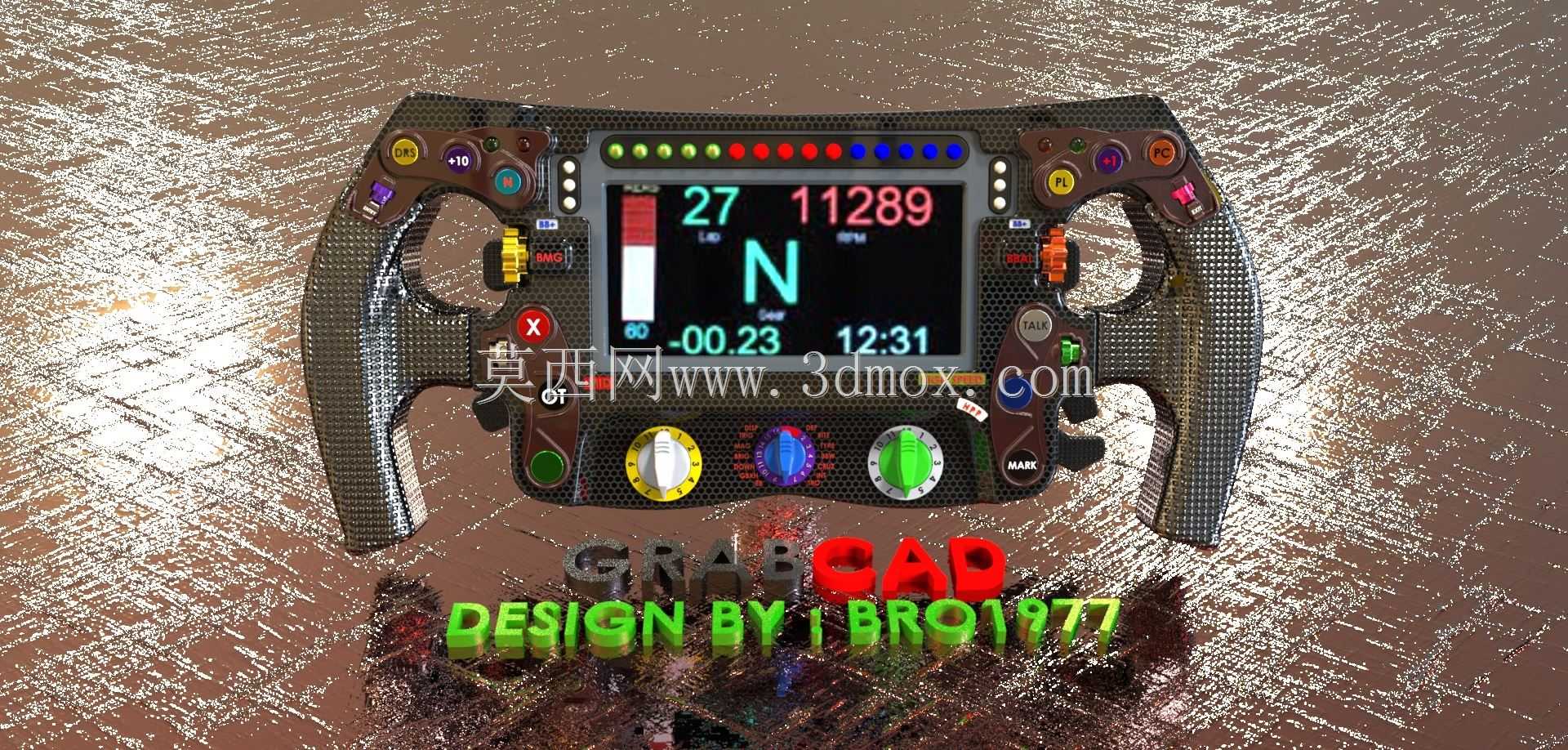

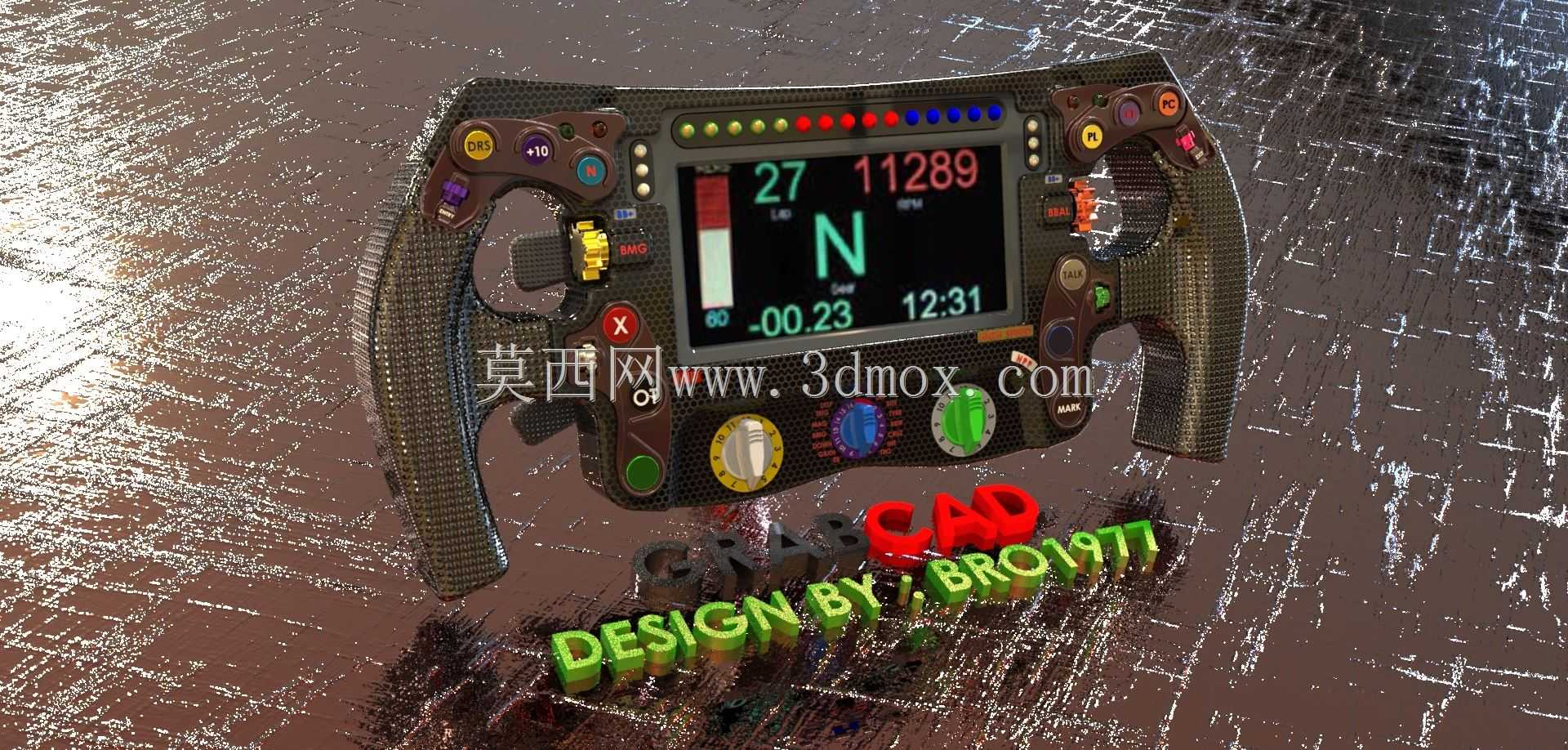

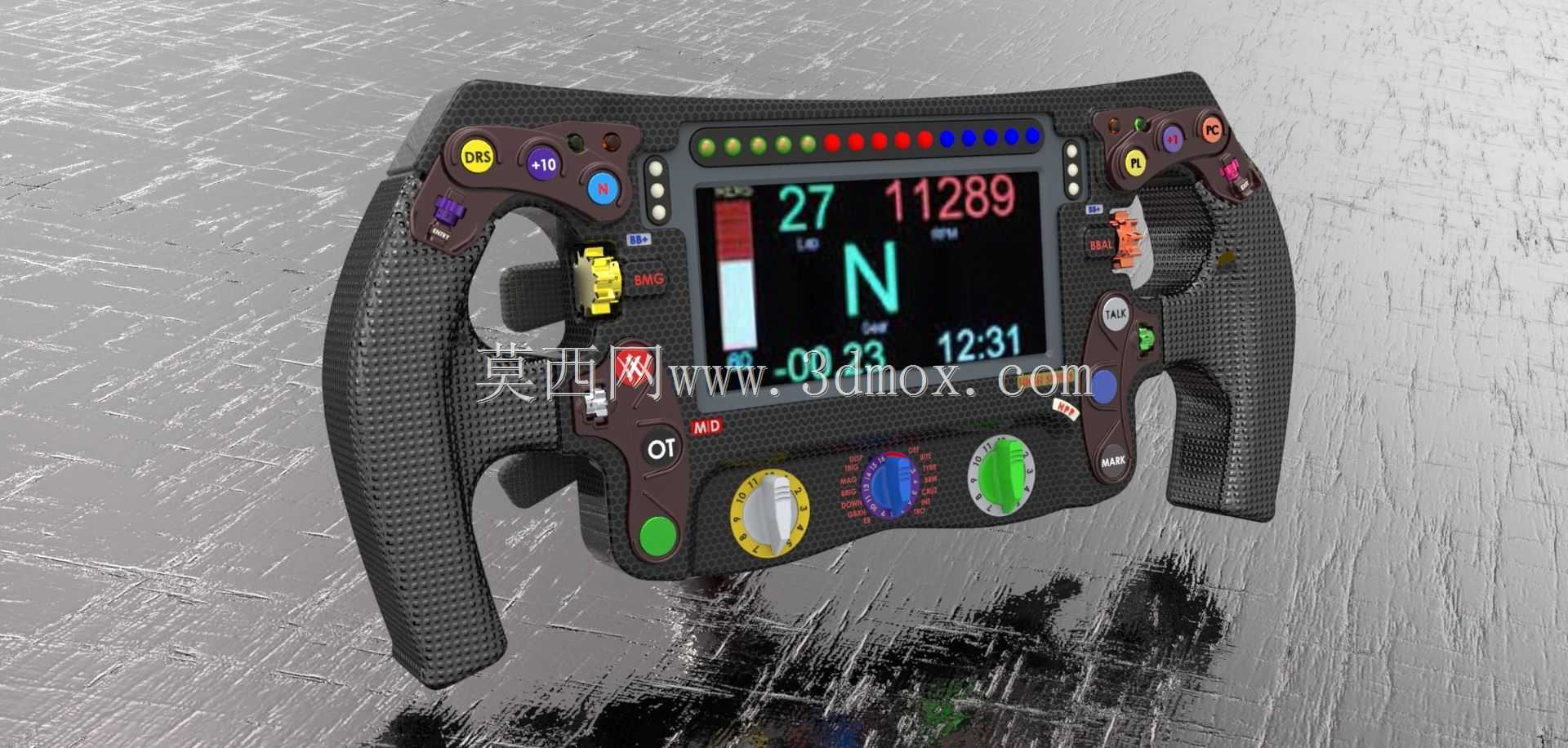

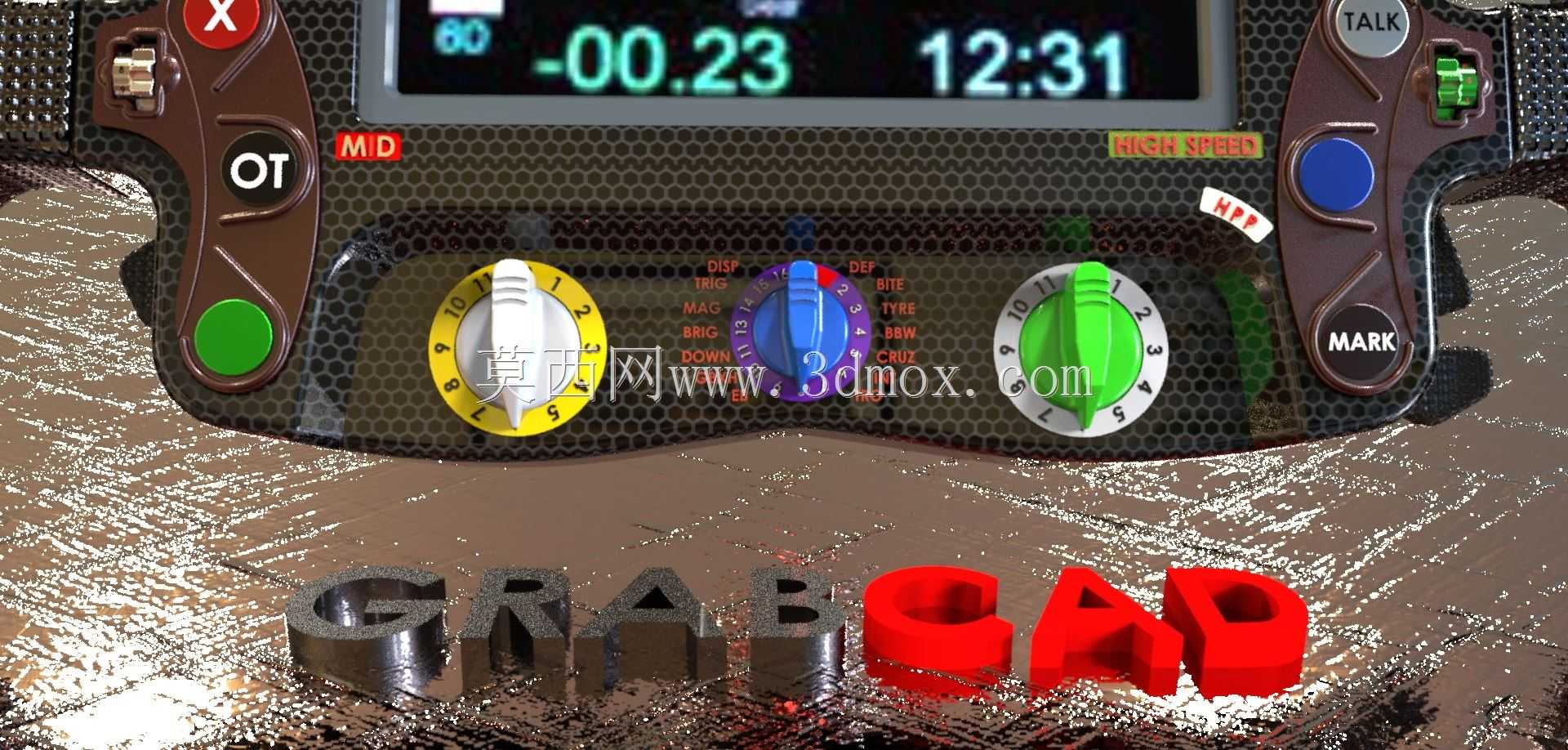

该模型还原的是方程式赛车驾驶舱核心操控部件，这类部件是赛车手与车辆动力、底盘、电控系统交互的唯一核心接口，所有赛道工况下的车辆状态调整、动力输出控制、故障应急操作都需要通过方向盘完成，在场地竞速赛事中，方向盘的操作逻辑、按键布局直接影响车手的操作效率与单圈成绩表现。从设计思路来看，整个方向盘采用非对称异形轮廓，完全贴合方程式赛车狭窄驾驶舱的安装边界，整体宽度控制在280mm范围内，上下沿做了大弧度切角处理，避免车手大角度转向时手腕与部件发生干涉，握把区域采用符合人体工学的内凹曲面，表面做防滑纹理处理，适配赛车手套的握持摩擦力需求，长时间高负荷转向操作下也能保证握持稳定性。功能布局上，中央区域设置大尺寸高对比度显示屏，实时显示当前挡位、发动机转速、车速、圈速、轮胎温度、刹车平衡等核心行车参数，屏幕周边的指示灯组采用红黄绿蓝分色设计，对应转速提示、系统报警、能量回收状态等不同信号，车手无需分散视线即可通过余光捕捉关键状态信息。握把两侧分布的功能按键与旋钮，采用差异化的尺寸、颜色、触感设计，车手佩戴头盔与厚款赛车手套时，可通过触觉快速区分不同功能按键，无需目视即可完成刹车比调整、能量回收等级切换、无线电通话、雨刷控制、进站限速、故障复位等高频操作，避免操作失误影响比赛节奏。结构设计层面，主体采用碳纤维复合材质的轻量化壳体，内部集成电控线路板与按键触点模块，背部设置快拆连接结构，可在紧急救援或车手进出舱时快速完成方向盘拆卸与安装，连接接口同时集成信号传输与供电通路，保证所有电控功能的稳定连接。安装边界上，方向盘中心与转向柱的连接座采用标准化快拆接口，适配对应车型的转向管柱安装尺寸，所有突出按键的高度均控制在15mm以内，避免转向过程中按键与驾驶舱周边部件发生磕碰，背部的换挡拨片与离合器拨片采用悬臂式结构，拨片行程与触发力度经过反复调校，匹配车手的操作力度习惯，保证换挡动作的快速响应。这类方向盘的设计完全围绕竞速场景下的高效操作展开，没有多余的冗余功能，每一处布局、每一个按键的位置都经过大量赛道测试验证，在保证结构强度的前提下最大限度降低部件重量，同时兼顾操作的准确性与便捷性，是方程式赛车设计中人机工程与电控集成度极高的核心部件。
