大猩猩夹持式表拖拉作业工具设计

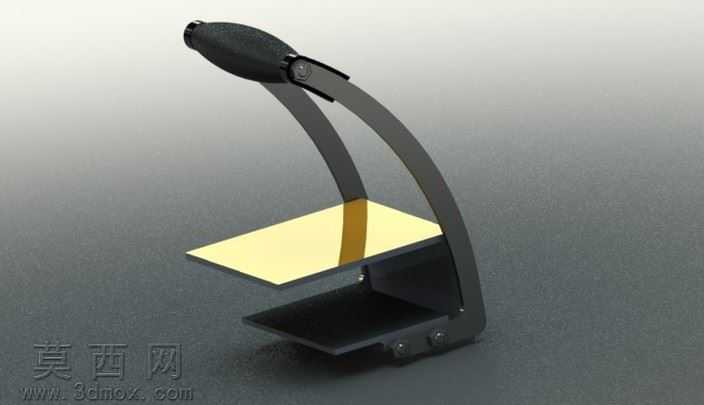

本作品为手动夹持拖拉类工具的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程遵循机械设计的装配逻辑，对各零部件的配合公差、运动行程做了合理的参数约束，确保模型可直接用于后续的工程图导出与结构验证。模型整体采用对称式双弧形臂架结构，主体受力臂选用金属材质做渲染表现，通过调整金属材质的粗糙度、反射率参数，还原了冷轧钢材经磨砂处理后的哑光金属质感，臂架的弯折弧度经过多次曲率调整，既保证了握持施力时的结构强度，也兼顾了操作时的人机工程学角度，避免施力过程中出现应力集中的结构薄弱点。握持部位采用软质橡胶材质渲染，通过添加细微的颗粒纹理贴图，模拟防滑橡胶握把的触感，提升视觉上的真实感，握把与金属臂架的衔接处做了包边过渡处理，还原实际产品的装配细节。夹持端采用平行夹口结构，夹口接触面做了防滑纹理设计，通过螺栓紧固件实现夹口间距的调节与锁紧，建模时对螺栓的螺纹细节、螺母的倒角特征都做了精细化还原，保证装配关系的准确性。夹口内侧的黑色防滑垫采用橡胶材质表现，与金属夹身形成明确的材质区分，提升模型的层次感。被夹持的块状工件采用亮黄色哑光塑料材质渲染，色彩对比鲜明，清晰展示工具的夹持作业状态，直观呈现工具的使用场景。设计思路围绕便捷式手动夹持拖拉作业需求展开，整体结构无多余冗余部件，双弧形臂的杠杆结构设计能够放大握持时的夹持力，保证夹持工件时的稳固性，避免拖拉过程中出现工件滑脱的问题。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体结构，辅光源弱化阴影区域的死黑问题，轮廓光勾勒金属臂架的边缘线条，提升模型的立体感，背景选用低饱和度的中性灰色，避免背景色彩干扰模型本身的结构展示，最终渲染效果清晰呈现了工具的整体形态、材质区分与装配关系，能够直观展示该工具的作业原理与结构特点。
