多段拼接渐进式金属弯头三维设计

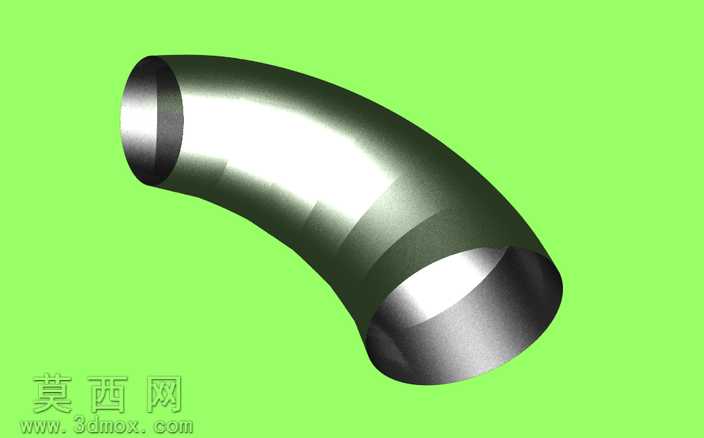

本作品为多段拼接结构的渐进式金属弯头三维建模成果，建模阶段以SolidWorks为核心工具，采用分段式参数化建模思路完成整体结构搭建。建模初始阶段先确定弯头的整体弯曲曲率参数，区别于常规一体成型弯头，本作品将弯头主体拆分为多个等径的短圆柱管段，每一段管段沿预设的弯曲弧度依次偏转微小角度，通过逐段拼接的方式形成平滑过渡的弯曲形态，每段管段之间的衔接面做共面约束处理，保证段与段之间无错位、无间隙，整体弯曲弧度流畅自然，两端的管口保持标准圆形截面，可匹配同管径的圆形管道对接需求。建模过程中对每一段管段的壁厚做统一参数设置，保证整体结构的壁厚均匀一致，避免后续工程应用中出现应力集中的问题，管段外壁的环形拼接棱边做微小的圆角过渡处理，还原金属管件加工后的真实边缘质感，避免尖锐棱角带来的视觉违和感。材质与渲染阶段，为模型赋予哑光深灰色金属材质，调整材质的金属度、粗糙度参数，还原普通碳钢冲压管件的真实表面质感，渲染时采用侧上方主光源搭配底部补光的布光方案，在模型下方投射出柔和的阴影，突出弯头的分段结构层次与曲面立体感，清晰展现每一段管段的拼接形态与整体弯曲走向。结构设计上，该渐进式弯头通过多段微偏转拼接的结构形式，在实现管路转向功能的同时，可有效降低流体流经弯头时的局部阻力，减少流体紊流的产生，相比常规一体弯头具备更优的流体通过性能，可应用于通风管路、低压流体输送管路等场景，建模过程中所有尺寸参数均遵循通用管道配件的尺寸规范，两端接口可直接适配对应公称直径的标准管道，具备实际工程参考价值。
