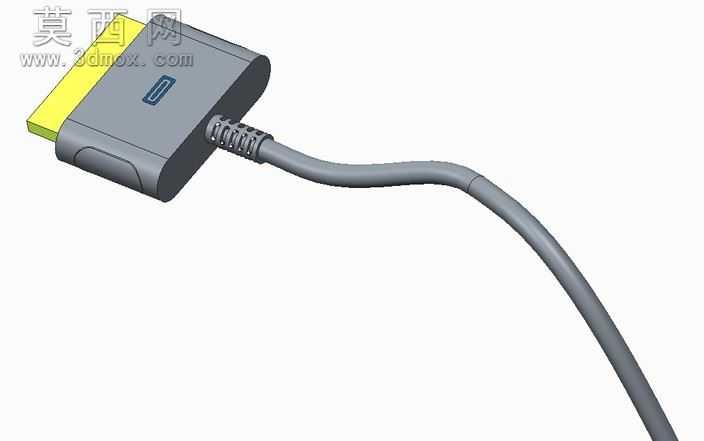

苹果4代30针接口充电数据线3D模型

本模型为适配苹果iPod、iPad、iPhone4系列设备的30针接口数据线三维建模作品，建模过程中严格参考实物尺寸比例，还原了老式苹果数据线的经典外观结构。建模阶段首先梳理产品的结构组成，将整体拆分为30针公头外壳、金属插接头、线身防弯折尾卡、线材主体四个核心部分，先通过基础几何体搭建整体轮廓，再逐步细化各部位的细节特征。接头外壳部分采用圆角矩形为基础形态，表面做微弧面处理还原原品的圆润手感，外壳表面的标识凹槽做精准的凹陷建模，保证细节还原度；金属插接头部分还原了30针接口的金属包边结构，边缘做细微倒角处理，避免尖锐棱角不符合实物工艺特征。线身与接头衔接处的防弯折结构是建模的重点，该部位采用多道环形凸筋的结构设计，建模时通过螺旋扫描配合阵列特征实现均匀的凸筋排布，还原原品防弯折的结构设计，凸筋的弧度、间距均参考实物比例设置，保证结构合理性。线材部分采用扫掠特征实现自然的弯曲形态，模拟数据线自然放置的弯折弧度，线身表面做细微的哑光质感纹理处理，避免光滑塑料的失真感。材质渲染阶段，接头外壳采用白色哑光PC材质，调整材质的粗糙度参数还原原品的磨砂白质感，金属插接头采用哑光镍金属材质，调整金属度与反射参数还原金属插接头的磨砂金属质感，防弯折尾卡与线材采用同色系白色软质PVC材质，适当降低材质硬度参数，模拟软胶的视觉质感。渲染时采用柔和的影棚布光，主光源从侧上方打亮接头主体，辅助光源补暗部阴影，突出产品的轮廓与材质细节，整体渲染效果干净清晰，完整展现该款经典数据线的外观特征，可用于数码配件展示、产品结构参考、怀旧数码产品相关的场景搭建使用。
