六自由度并联Stewart平台结构设计

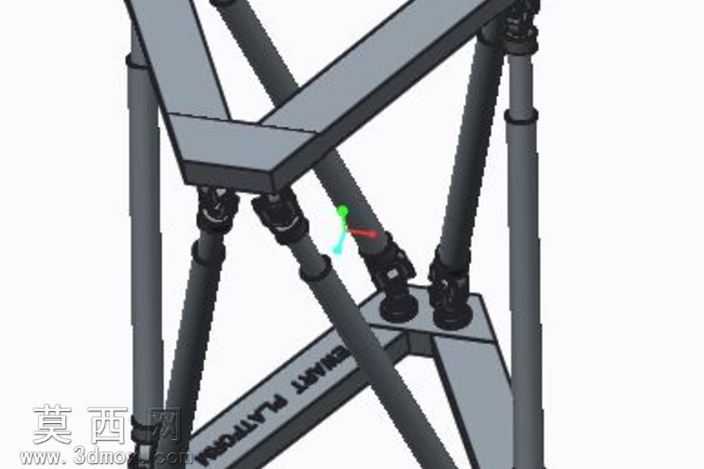

本作品为六自由度并联Stewart平台的三维建模设计，采用Creo Parametric软件完成全参数化建模与装配验证，完整还原了并联机构的核心结构特征。建模过程中严格遵循并联机构的运动学原理，上下平台采用高强度框架式结构设计，上平台为正六边形承载框架，下平台为固定式安装基座，六组可伸缩驱动支腿沿周向均匀分布，每组支腿通过虎克铰与上下平台实现铰接连接，精准还原了Stewart平台的经典构型。材质渲染阶段，对上下平台框架赋予哑光金属结构钢材质，还原金属构件的磨砂质感与结构强度特征；驱动支腿的缸体部分采用阳极氧化硬质铝合金材质，活塞杆部分采用抛光镀铬钢材材质，铰接部位的轴承、销轴等标准件单独赋予对应金属材质，通过光影渲染清晰区分不同构件的材质属性与装配层级，直观呈现各部件的装配关系。结构设计上，充分考虑了并联机构的运动干涉问题，对支腿的伸缩行程、铰接点的转动角度范围进行了参数化约束，通过软件的运动仿真模块验证了平台在六个自由度方向的运动可达性，确保各支腿在全行程运动过程中不会发生结构碰撞，同时对铰接部位的连接结构进行了细节建模，还原了轴承安装位、锁紧结构、密封结构等细节特征，保证模型的工程实用性。设计思路围绕Stewart平台的高精度、高刚度、高承载特性展开，上下平台的框架截面尺寸经过参数化优化，在保证整体结构刚度的前提下尽可能降低整体重量，支腿的分布角度经过运动学计算优化，确保平台在各个运动方向都具备均匀的刚度与运动精度，整体模型装配关系完整，约束定义准确，可直接用于运动学仿真、动力学分析、结构有限元校核等工程场景，也可作为并联机器人教学、并联机构原理演示的数字化模型使用，完整呈现了Stewart并联平台从构型设计到细节建模的全流程设计逻辑。
