双轮自平衡移动机器人结构设计模型

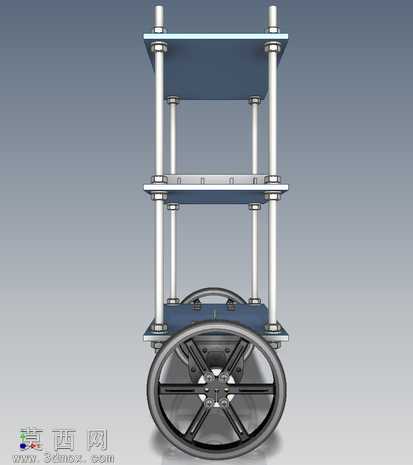

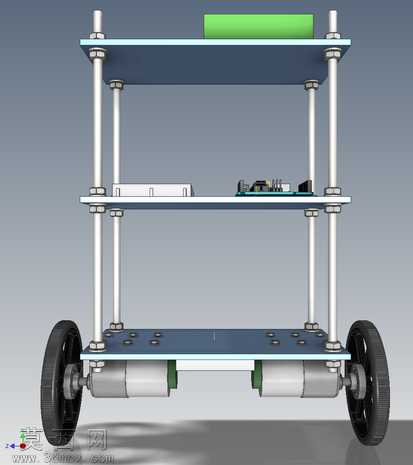

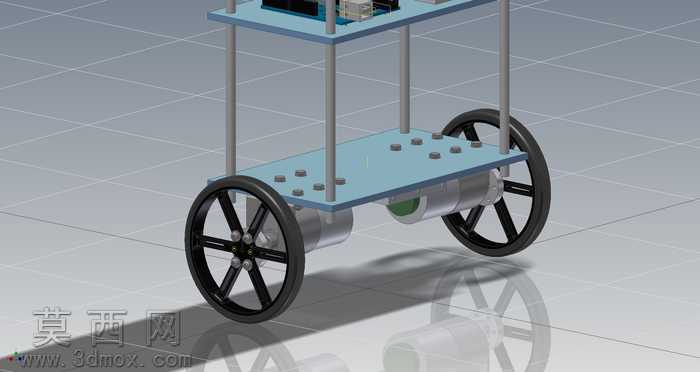

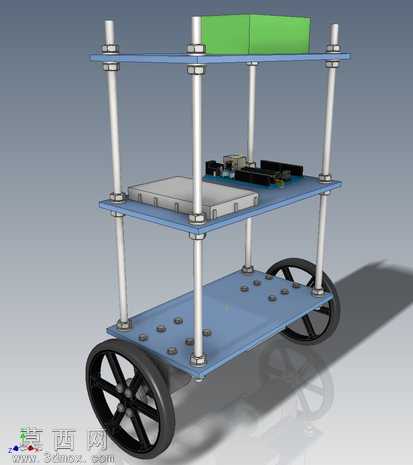

本模型为双轮自平衡移动机器人的完整三维结构设计，建模过程中严格遵循自平衡载具的动力学布局要求，采用分层式双层板架承载结构，上下两层安装板通过四根垂直支撑立柱刚性连接，形成稳定的框架式承载基体，下层板作为核心动力与配重安装基面，上层板预留控制模块、传感单元与拓展负载的安装位，整体布局充分考虑自平衡系统的重心配平需求，将动力组件、配重单元集中布置在轮轴附近区域，降低重心高度以提升平衡控制的稳定性。行走系统采用双侧对称驱动布局，两个大直径辐条式行走轮分别安装在下层板两侧的轮轴支座上，轮体采用硬质轮辋搭配橡胶外圈的材质设计，既保证轮体的结构刚性，又通过橡胶材质提升行走过程的抓地力与缓冲减震性能，动力单元采用同轴直驱式减速电机，电机壳体直接固定在下层板底部，输出轴与行走轮直接连接，省去额外传动结构，减少传动间隙对平衡控制精度的干扰，同时降低整体结构重量与装配复杂度。建模过程中对所有安装孔位、连接紧固件都做了精准的参数化建模，下层板表面预留的多组螺栓孔位可适配不同规格的控制板、电池模块、惯性测量单元的安装需求，支撑立柱与上下层板之间采用螺栓锁紧的连接方式，既保证框架结构的连接刚性，又具备拆装维护的便利性。渲染阶段对不同部件做了差异化材质赋予，金属支撑立柱、电机壳体采用磨砂金属材质，安装板采用哑光工程塑料材质，行走轮的橡胶外圈做了防滑纹理与哑光橡胶质感处理，轮辐采用亮面硬质塑料材质，通过光影渲染清晰呈现各部件的装配关系与结构层次，整体结构设计紧凑合理，在满足自平衡运动功能的前提下，预留了充足的功能拓展空间，可作为自平衡机器人教学、二次开发的基础结构参考，所有部件的装配间隙、运动干涉都经过校验，确保结构设计的可行性与合理性。
