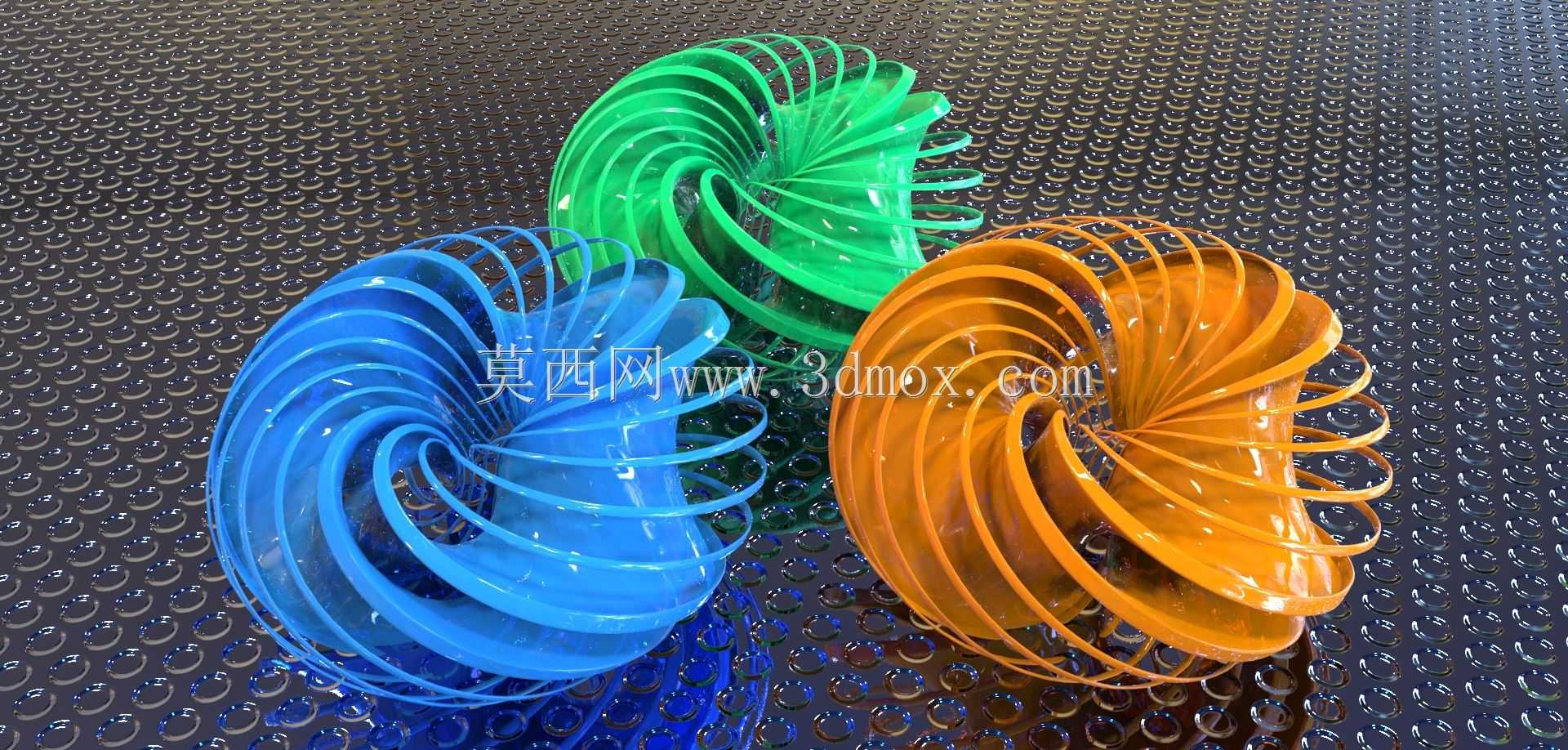

螺旋扭环曲面镂空结构造型设计

这类扭环半线结构的曲面构件，在流体导流、艺术装置承重骨架、特种传动缓冲结构中都有实际应用场景，做结构设计时不能只盯着外观的流线感，得先把安装边界的约束条件理清楚。从实际建模逻辑来看，这类构件的核心是空间螺旋线的轨迹控制，先确定环形基础的中心回转半径，再沿着环向做等角度的螺旋升角偏移，每一片肋条的曲率都要和相邻肋条保持均匀间隙，避免出现应力集中的锐角过渡。在流体导流场景下使用时，这种连续扭转的曲面可以让介质流过时形成稳定的旋流，减少直通道内的紊流损耗，肋条的厚度要根据流通介质的腐蚀度、流速做调整，安装端的配合面要做平面度公差约束，和对接管路的法兰端面贴合间隙不能超过密封件的压缩补偿范围。如果用作艺术装置的内部支撑骨架，肋条的排布密度要兼顾外层装饰面的承重需求和整体减重要求，扭转角度的渐变要顺着装置整体的视觉动线走，安装固定点要隐藏在肋条的内侧间隙里，不能破坏外观的连续流线感。做三维建模的时候，不能直接用实体扫掠一次性生成，要先搭建空间曲线骨架，逐段校验每一条螺旋肋的曲率连续性，避免出现曲面褶皱，肋条之间的连接过渡要做圆角处理，圆角半径顺着肋条的宽度方向渐变，在靠近安装基座的位置圆角半径适当放大，分散固定端的集中应力。外形尺寸上，整体环的外径要适配安装腔体的内部空间，预留足够的安装操作间隙，轴向的宽度要和对接部件的轴向尺寸匹配，不能出现轴向干涉，镂空部分的间隙尺寸要根据使用场景调整，流体场景下间隙要均匀一致，避免出现局部流速突变，支撑场景下间隙可以根据承重肋的排布做非均匀调整，在受力大的区域适当加密肋条。这类结构做加工验证的时候，要先确认曲面的可制造性，如果采用3D打印成型，要检查每一段肋条的打印支撑角度，避免出现大角度悬空结构，如果采用铸造成型，要调整曲面的拔模斜度，顺着扭转方向做拔模角度的渐变，避免脱模时出现肋条断裂。实际选型适配时，要先确认安装位的固定孔位分布，把构件的安装凸台位置和孔位一一对应，凸台的高度要留出紧固件的安装空间，不能让紧固件和相邻的扭转肋条发生运动干涉，构件整体的重量要控制在对接部件的承重范围内，必要时可以通过调整肋条厚度做减重优化，同时保证结构的刚性满足使用工况的载荷要求。
