查恩式髋关节假体植入物三维设计

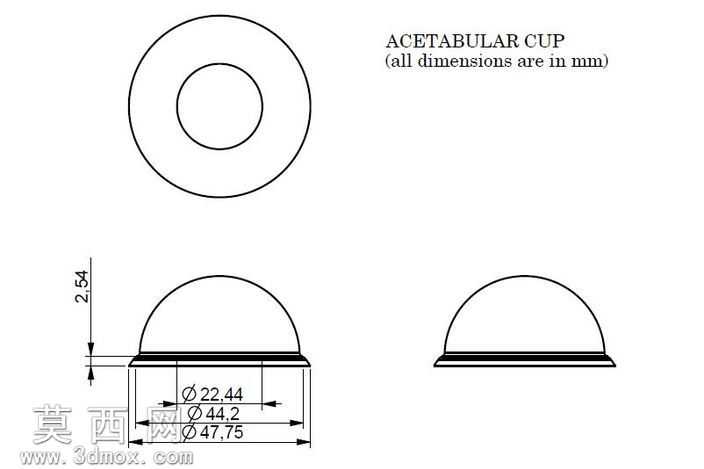

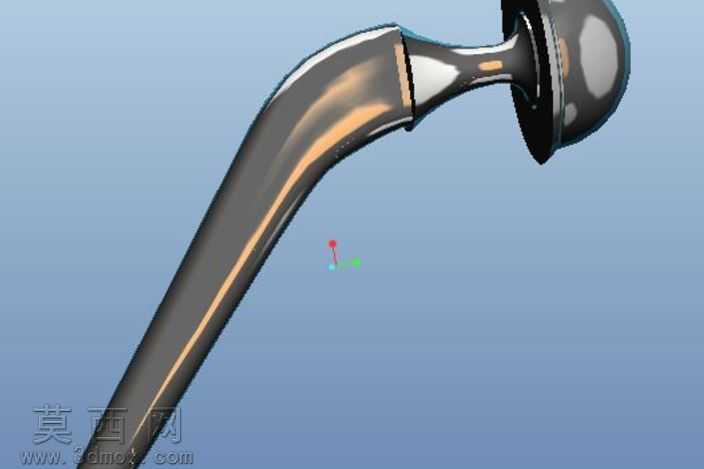

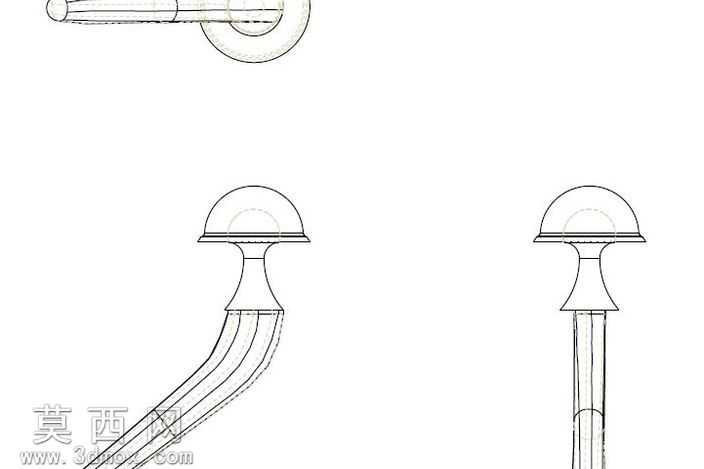

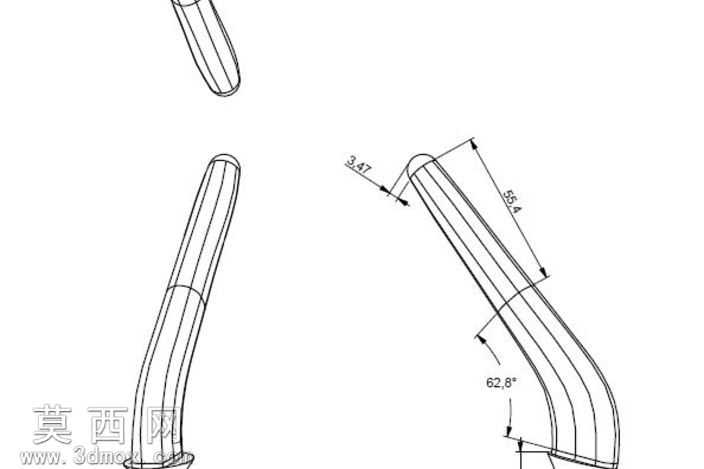

本作品为查恩型髋关节假体的三维建模设计，采用Pro/Engineer Wildfire平台完成全参数化建模，完整还原Charnley Roundback 403D款假体的茎部、头部、髋臼杯及配套组装结构，可直接用于医疗植入物的结构验证、术前模拟演示或相关教学场景使用。建模过程中首先参考临床常用的查恩髋关节假体的解剖适配数据，先绘制股骨柄的纵向轮廓草图，通过可变截面扫描命令生成带生理曲度的柄体主体，柄身表面做了符合骨长入需求的微结构预留，同时严格控制柄体的弧度参数，匹配人体股骨髓腔的自然生理形态，保证植入后的力学传导路径符合人体生物力学要求。随后单独构建球头结构，采用标准的髋关节球头直径参数，保证球头与髋臼杯的配合间隙符合临床使用标准，球头与柄体的连接锥面做了精确的公差配合设计，确保装配后无松动偏移风险。髋臼杯部分采用半球形结构设计，杯壁厚度均匀，边缘做了圆弧过渡处理，避免植入后对周围软组织造成刺激磨损。材质渲染阶段，针对假体的医用钴铬钼合金材质特性，调整金属材质的反射率、粗糙度参数，还原医用植入级金属的哑光金属质感，球头部分采用高抛光的金属材质设置，模拟临床使用的高光滑度关节面，减少关节活动时的摩擦系数。组装环节严格按照临床植入的装配逻辑，将股骨柄、球头、髋臼杯按照正确的配合关系完成装配，添加装配约束保证各部件的相对位置准确，可实现关节的活动度模拟，直观展示髋关节假体的活动范围与配合状态。整个建模过程严格遵循骨科植入物的设计规范，所有结构尺寸均参考成熟的临床应用产品参数，模型结构完整无破面，各部件可单独拆分编辑，既可以用于医疗机械相关的教学演示，也可作为植入物设计优化的基础参考模型，帮助设计人员快速理解查恩髋关节假体的结构特点与设计逻辑。
