工业用蒸发式空气冷却器结构设计

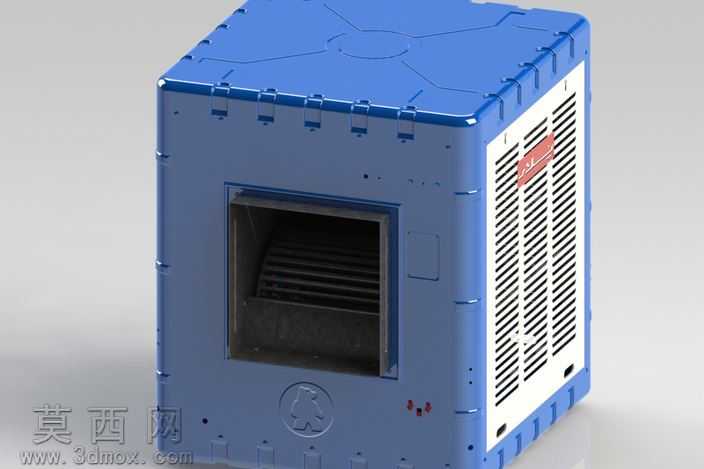

本作品为工业场景使用的蒸发式冷却器三维建模成果，建模过程围绕产品实际功能逻辑展开，完整还原了设备的外观与内部核心结构。模型整体采用立方模块化造型设计，外壳主体使用耐候工程塑料材质，在三维渲染中赋予哑光蓝色塑料质感，还原了真实设备抗紫外线、耐户外老化的材质特性，外壳表面做了细微的磨砂纹理处理，避免渲染效果出现廉价的塑料反光，同时还原了外壳拼接处的卡扣、加强筋结构，每一处卡扣的卡位、加强筋的排布都完全参照真实量产产品的结构设计，保证模型结构的合理性。设备正面设置方形出风口，建模时还原了出风口内部的导风栅格结构，导风叶片的倾斜角度、层叠间距都经过尺寸校准，能够直观体现出风方向的调节逻辑；侧部设置通风格栅区域，该区域对应设备内部的湿帘安装位，建模时预留了湿帘的安装腔体，格栅的条缝宽度、排布密度都经过参数化设定，保证通风面积符合蒸发冷却的风量需求，格栅旁的标识区域做了凸起的铭牌位建模，还原真实产品的标识安装结构。设备顶部采用拼接式顶盖设计，建模时还原了顶盖的分水腔结构，对应蒸发冷却过程中的布水功能，顶盖表面的圆形区域为检修口预留位，边角做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时还原了顶盖与主体外壳连接的卡扣定位结构，保证装配逻辑的准确性。底部做了承托底座结构建模，预留了设备安装固定的孔位，同时对应内部水箱的安装腔体，还原了水循环系统的预留空间。渲染阶段采用工业产品展示常用的柔光打光方案，主光源从侧上方照射，突出外壳的结构轮廓与材质质感，辅助光源补亮格栅与出风口的暗部细节，避免内部结构出现死黑区域，背景采用浅灰色渐变，突出设备主体的同时不抢夺视觉焦点。整个建模过程遵循从整体到局部的设计思路，先确定设备的整体尺寸比例与功能分区，再逐步细化各个部件的连接结构、功能细节，所有部件的装配关系都符合实际生产的装配逻辑，没有出现结构干涉、穿模的问题，能够直观展现蒸发式冷却器通过水蒸发带走空气热量、实现降温通风的工作原理，可用于产品结构展示、安装教学、方案演示等场景。
