双盖圆筒式户外烧烤吸烟炉具设计

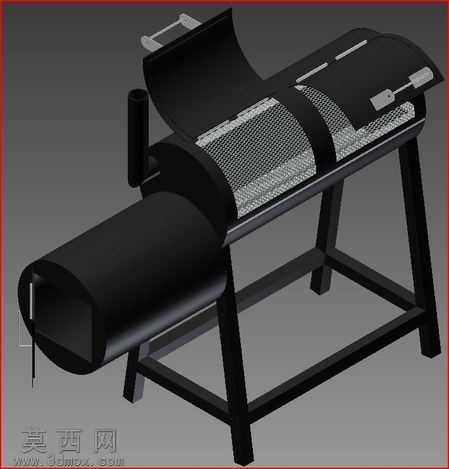

本作品为一款双盖结构的圆筒式烧烤吸烟炉具三维模型，整体采用SolidWorks完成参数化建模，经KeyShot完成写实渲染呈现最终效果。建模阶段首先以基准面定位搭建底部支撑框架，采用等边角钢型材搭建矩形落地支架，四条支腿做向外微张的角度处理提升放置稳定性，支架中部增设横向加强横梁，避免炉体承重后出现结构形变。炉体主体采用等径圆筒拉伸成型，前端设置独立的横向圆筒燃烧室，燃烧室端部开设通风口并配套可抽拉的风量调节挡板，可通过调整挡板开合度控制进风量，进而调节燃烧温度与吸烟效率。主炉腔上方设置两个可独立开合的弧形翻盖，翻盖与炉体采用隐藏式合页连接，翻盖表面开设阵列式通风排烟孔，翻盖边缘增设耐高温密封压边，闭合时可减少热量散逸与烟气无组织溢出，翻盖上方设置弯折成型的金属提手，提手做隔热结构处理避免开合时烫伤。主炉腔内部设置可拆卸的网状烧烤篦子，篦子采用金属丝网拉伸成型，网孔尺寸经过优化，既可以承载食材避免掉落，又可保证热量均匀向上传递。炉体侧部设置竖向排烟通道，可引导燃烧产生的烟气定向排出，减少使用过程中烟气直扑使用者的问题。材质设置上，炉体与支架均赋予哑光黑色耐高温金属材质，表面添加细微的磨砂颗粒质感模拟高温使用后的氧化肌理，金属提手赋予亮面不锈钢材质，与黑色炉体形成视觉层次对比，烧烤篦子赋予镀铬金属材质，突出金属丝网的通透质感。设计思路上围绕户外烧烤的实用需求展开，兼顾单盖、双盖的使用场景切换，同时预留了方形炉箱的改型接口，可根据使用需求调整炉体形态，既满足小范围单人烧烤的使用需求，也可适配多人聚会的烹饪场景，整体结构无冗余零件，所有部件均符合常规五金加工工艺要求，可直接拆解输出加工图纸用于实物打样制作。
