多层皮划艇运输拖挂车架结构设计

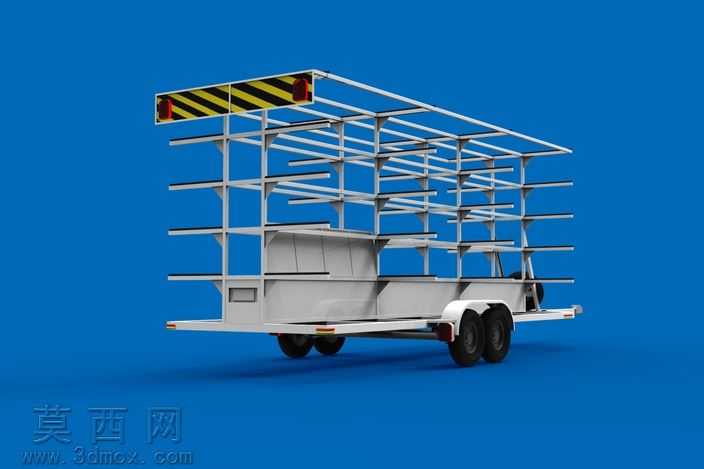

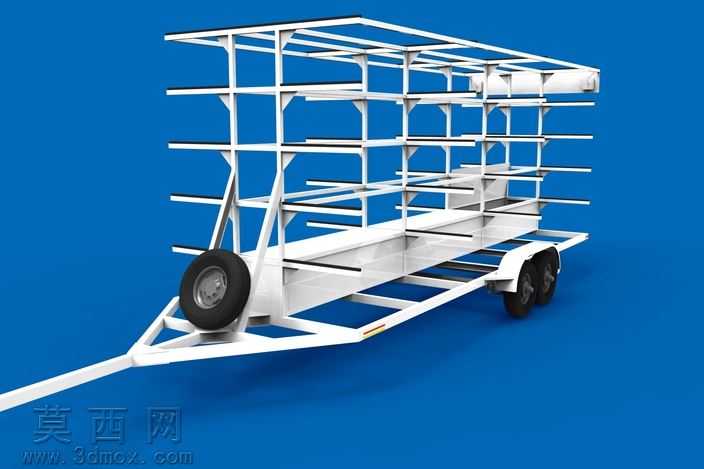

本作品为面向户外水上运动器材运输场景设计的多层皮划艇拖挂车架三维模型，整体采用框架式结构设计，建模过程中严格遵循拖挂车辆的载荷分布规范，以保证行驶过程中的稳定性与安全性。建模阶段首先完成牵引连接结构的基准搭建，前置牵引架采用三角稳定构型，预留与牵引车后拖钩的标准连接接口，牵引架侧部集成备胎安装位，可固定标准小尺寸备胎，满足户外长途出行的应急换胎需求。车架主体采用矩形管材作为主承重梁，沿车架长度方向设置多道横向加强筋，匹配双轴双排轮组的安装点位，轮组上方设置弧形挡泥结构，避免行驶过程中泥水飞溅到上层运载的皮划艇表面。车架上部设置六层对称式置物托架，每层托架采用外伸式悬臂结构，托架边缘做圆弧过渡处理，避免尖锐边角刮损皮划艇艇身，各层托架之间预留充足的垂直间距，既可以容纳不同尺寸的皮划艇、桨板等水上运动器材，也能保证取放器材时拥有足够的操作空间。材质渲染方面，主车架部分赋予白色哑光金属漆材质，还原钢制车架经喷塑处理后的真实质感，轮胎部分赋予黑色橡胶材质并添加细微胎面纹理，金属连接件部分赋予亮面镀锌材质，区分不同部件的材质属性，提升模型的真实感。结构设计上充分考虑拖挂行驶的受力特点，在牵引架与主车架的连接位置、轮组悬挂安装位置、各层托架与主立柱的连接位置均添加三角加强肋结构，分散集中应力，避免长期载荷作用下出现结构变形。整体模型完整还原了拖挂车的所有功能结构，各部件之间的装配关系清晰明确，可直接用于拖挂车的结构验证、改装设计以及户外运输方案的模拟演示，能够为同类小型拖挂运输载具的设计提供可靠的三维参考依据。
