涡轮增压配套APS中冷器结构设计

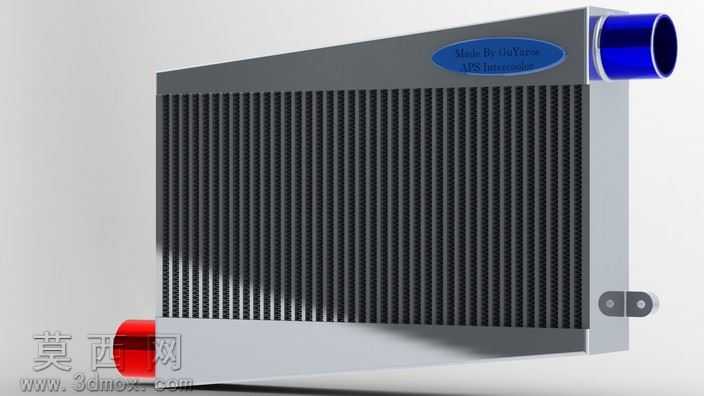

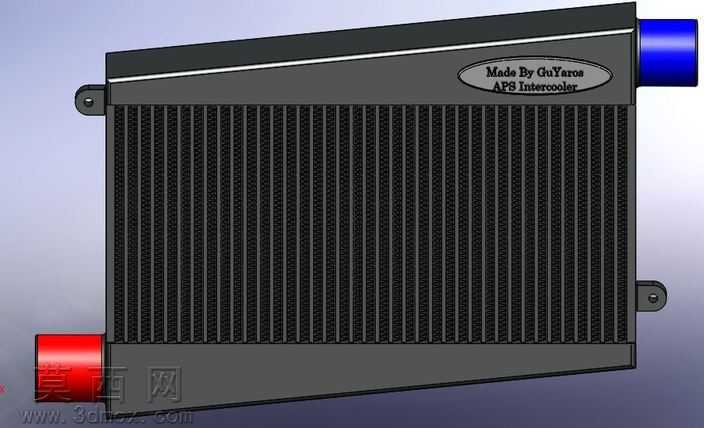

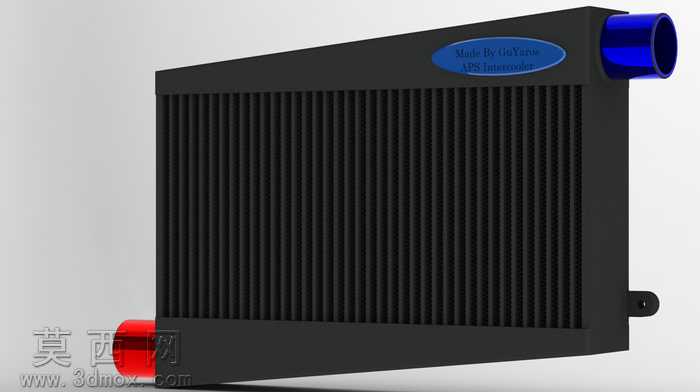

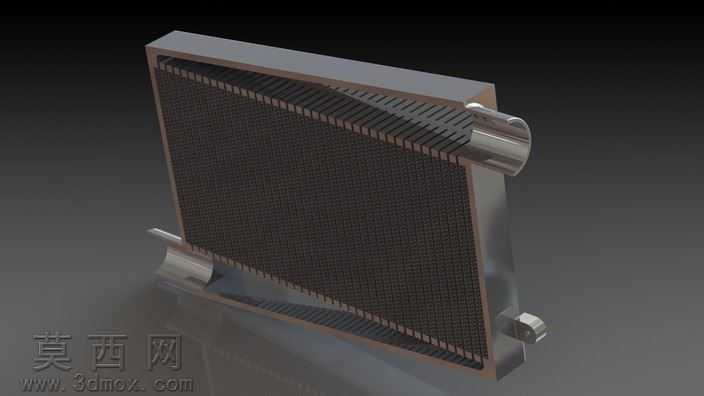

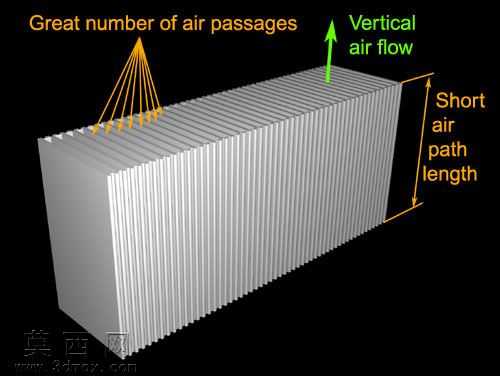

本作品为涡轮增压系统配套的APS中冷器三维设计，建模阶段以垂直直流散热逻辑为核心，先完成整体外框的基准定位，采用长方体主体搭配两端异径进出气接口的布局，进出气接口分别做了差异化的色彩区分与结构强化，一端为蓝色金属质感的大口径进气端，另一端为红色标识的出气端，接口边缘做了卷边加厚处理，保证管路连接的密封性与结构强度。主体散热核心区域采用密集平行散热鳍片阵列设计，建模时通过线性阵列命令完成鳍片的均匀排布，每片鳍片的厚度、鳍片间距都经过参数化设定，既保证足够的散热接触面积，又控制整体风阻在合理区间，鳍片与内部散热气道做了布尔合并，保证气流可以顺畅通过鳍片间隙完成热交换。侧边安装固定位采用带安装孔的凸耳结构，建模时做了圆角过渡处理，避免应力集中，同时预留了标准紧固件的安装间隙，适配实车的安装点位。材质渲染阶段，主体外框采用哑光银灰色铝合金材质，还原轻量化金属的质感，表面做了细微的磨砂纹理处理，避免渲染效果过于塑料感；散热鳍片采用深灰黑色金属材质，突出密集阵列的层次感；进出气接口分别赋予高光亮面的蓝色、红色金属烤漆材质，和主体形成视觉区分，同时模拟实际产品的接口标识作用；正面的品牌标识区域采用蓝色椭圆形底托搭配凹印文字的效果，还原真实产品的铭牌细节。设计思路上围绕涡轮增压进气冷却的核心需求，优先保证垂直直流通路的顺畅性，减少气流弯折带来的压力损失，散热鳍片的排布方向和气流方向完全平行，最大化热交换效率，整体结构紧凑，在有限的体积内拓展最大的散热面积，同时兼顾安装适配性，两端接口的管径、安装凸耳的位置都参考通用涡轮增压车型的配套尺寸做了适配，可直接用于改装方案的效果展示、结构验证，也可作为周边管路布局设计的参考基准，建模过程中所有特征都保留了参数化编辑的属性，可根据不同的功率需求调整整体尺寸、鳍片密度、接口管径等参数，快速衍生出适配不同车型的中冷器方案。
