带散热通风结构的立式钣金壳体设计

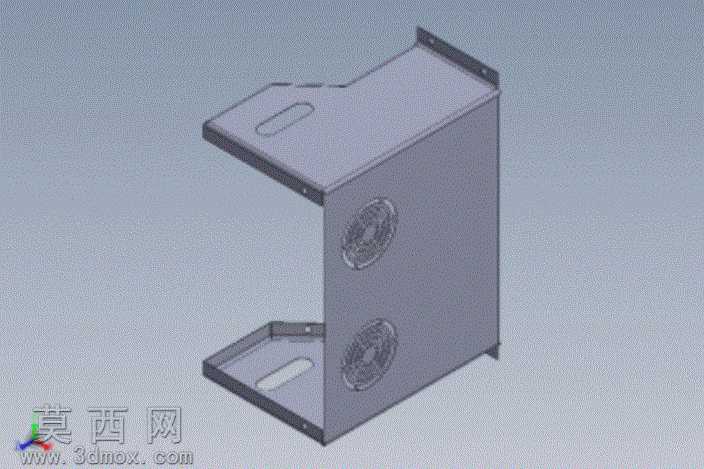

该钣金壳体采用三维参数化建模方式完成整体设计，建模过程中严格遵循钣金加工的工艺规范，先通过基础草图绘制壳体的展开轮廓基准，再依次添加折弯、法兰、切口等钣金特征，确保每一处折弯半径、板材厚度都匹配常规冷冲压折弯的加工参数，避免后续生产出现干涉或无法成型的问题。整体结构采用立式L型承托布局，上下两端设置带安装孔的水平折边，既可以作为内部元器件的安装承载面，也能通过折边上的预留孔完成整体壳体的对外固定安装，上下折边处还设计了长圆形的握持槽位，方便壳体的搬运与装配对位。壳体的竖直立面上预留了两个圆形的通风安装位，可适配标准尺寸的轴流散热风扇，安装位周边设计了密集的通风冲孔结构，能够保障壳体内部空气的流通换热，避免内部元器件工作时积热升温。建模过程中同步完成了钣金件的闭合角、边角释放槽的细节处理，在板材拼接的位置预留了合理的工艺缝隙，既保证折弯后壳体的拼接精度，也能减少焊接或铆接工序的打磨工作量。材质方面预设了常规冷轧钢板的哑光灰喷塑材质效果，渲染时调整了金属表面的粗糙度与反光参数，还原真实钣金喷塑后的质感，同时对边角处的折弯圆角做了细节优化，避免尖锐边角带来的装配安全隐患。设计过程中充分考虑了钣金加工的工序合理性，所有特征都支持直接展开生成下料图纸，无需额外的特征修补，孔位位置都避开了折弯变形区域，保证冲孔加工的精度，整体结构兼顾了结构强度、散热性能与装配便利性，可作为小型工控设备、电子装置的外防护壳体使用，建模时保留了参数化修改的便利性，可根据实际安装的元器件尺寸快速调整整体长宽高与孔位位置，适配不同的使用场景需求。
