温室开窗用拉杆式液压油缸三维设计

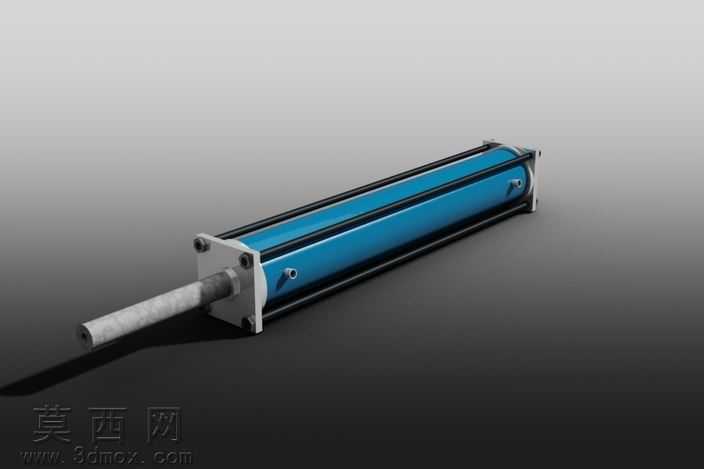

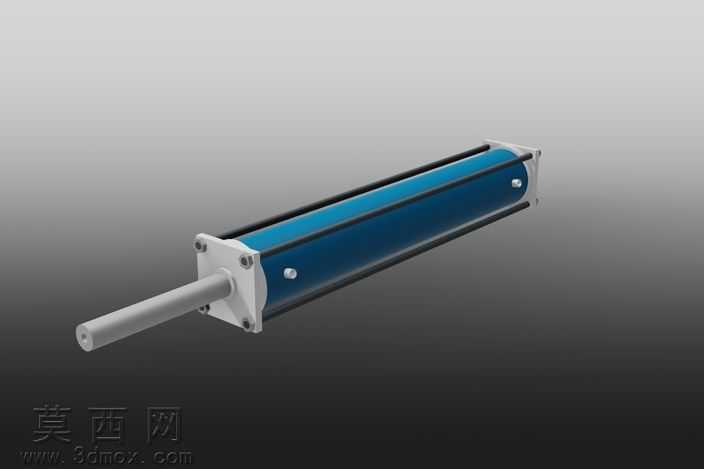

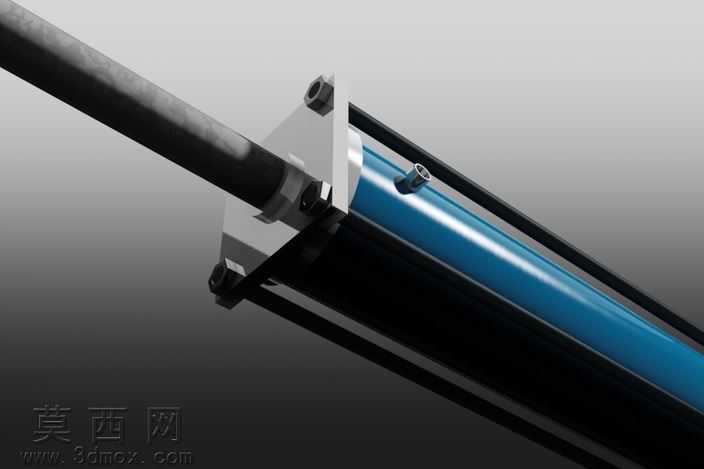

本作品为适配温室屋顶开窗动作设计的拉杆式液压油缸三维模型，建模阶段采用Autodesk Inventor完成全参数化构建，首先梳理液压油缸的核心组成逻辑，依次完成缸筒、活塞杆、前端法兰安装座、油口接头、锁紧螺栓、端盖密封组件等零件的独立建模，每个零件均严格遵循液压元件的通用尺寸规范，对缸筒内壁的配合公差、活塞杆的表面粗糙度要求、密封槽的安装尺寸都做了参数化约束，确保后续修改行程、缸径参数时可快速驱动整体模型更新。装配阶段采用自下而上的装配流程，先完成缸筒与端盖的同轴度配合约束，再匹配活塞杆与缸筒的滑动配合关系，对前端法兰的安装孔位、油口的螺纹连接位都添加了正确的装配约束，避免出现干涉错位问题，整体装配完成后可通过软件的干涉检查功能验证，确认所有运动部件无硬干涉，可模拟活塞杆的伸缩动作过程。渲染阶段针对不同零件赋予适配的材质属性，缸筒外表面采用亮面蓝色金属烤漆材质，还原工业液压油缸的常规涂装效果，活塞杆采用高抛光镀铬金属材质，体现其光滑耐磨的表面特性，安装法兰、螺栓等结构件采用哑光发黑的碳钢材质，密封件采用黑色丁腈橡胶材质，油口接头采用镀锌金属材质，通过打光调整突出缸筒的圆柱曲面质感、活塞杆的金属反光效果，让整体渲染图清晰呈现油缸的结构层次。设计思路上围绕温室开窗的实际使用需求，选用前法兰安装形式，方便直接固定在温室窗框的基座上，活塞杆伸出端可直接连接开窗传动机构，整体结构紧凑，输出推力稳定，可适配小型温室顶窗的启闭驱动需求，模型完整还原了液压油缸的内外结构细节，既可以作为液压传动教学的演示模型，也可用于温室设施的整体方案装配验证，帮助设计人员快速完成开窗机构的布局匹配，减少重复建模的工作量。
