创意分层式三扇独立开合室内门结构

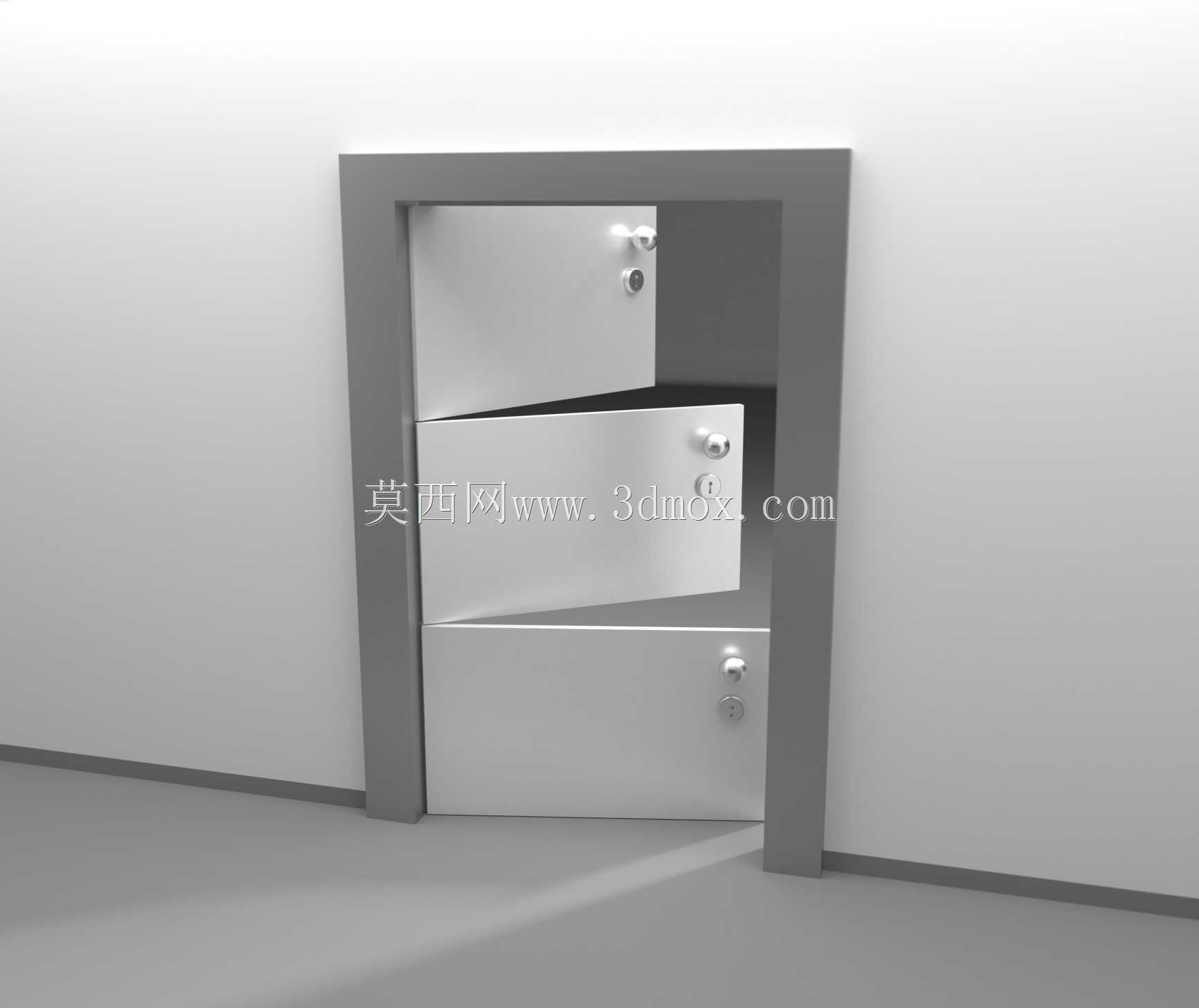

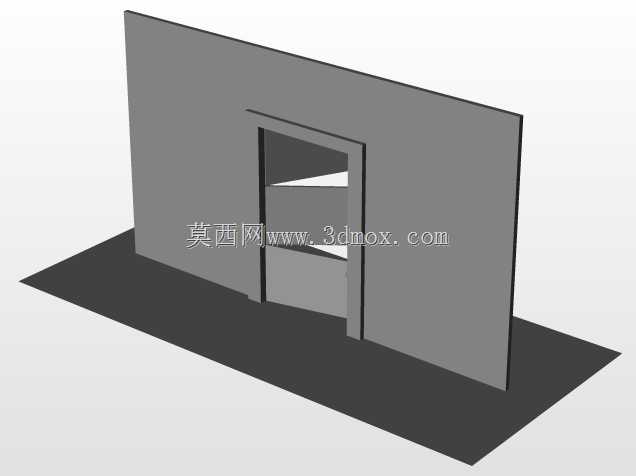

这款三扇分层式门体结构，最初的设计切入点是解决窄小空间内门体开合占用通行面的痛点，常规平开门单扇开启时需要预留门扇旋转半径的扇形空间，在进深不足的走廊、储物间或者小型功能区入口，很容易出现开门磕碰周边置物、阻碍通行的问题，而这款结构将整樘门的门扇沿高度方向拆分为三个独立单元，每个单元都配备独立的锁具与合页结构，可根据实际使用需求单独开启对应高度的扇面，不需要整扇门完全打开就能完成不同场景的操作。从实际应用场景来看，这类结构既可以用在需要分区通风的室内隔断位置，也能适配对通行、取物有差异化需求的功能空间，比如下部扇面开启可传递小件物品、中部开启可完成常规的人员探身操作、上部开启可实现高位通风或者传递轻质物件，不需要每次都开启整扇门，能有效减少室内外冷热空气的交换量，在有温控需求的空间里能降低能耗损失。设计过程中首先要确认门洞的安装边界，常规室内门洞的宽度适配范围在800mm到1000mm之间，高度适配2000mm到2200mm的标准门洞尺寸，门框采用一体式折弯成型的金属结构，保证三个门扇安装后的整体平整度，每个门扇的侧边都做了密封胶条的安装槽位，闭合状态下能实现扇面与门框、扇面与扇面之间的密封衔接，避免出现透风、漏光的问题。每个独立门扇的合页都采用暗藏式安装结构，不会外露五金件破坏整体视觉效果，锁具采用独立的机械锁芯，每个扇面都可以单独上锁，满足不同高度区域的封闭管理需求，比如下部扇面上锁可以避免孩童随意开启进入特定区域，上部扇面上锁可以防止高位存放的物品意外滑落。建模过程中需要重点校核三个门扇分层处的配合间隙，既要保证开合过程中不会出现扇面互相剐蹭的问题，也要控制间隙在1mm以内保证密封效果，门框与墙体的连接位预留了调节余量，可适配墙面±5mm的安装误差，不需要在现场做过多的裁切调整。门扇内部采用填充结构保证整体抗变形能力，即使长期单侧受力也不会出现扇面翘曲、开合卡滞的问题，每个扇面的开合角度都可以达到90度，完全开启时不会占用门洞内侧的有效通行宽度，相比常规折叠门没有复杂的连杆传动结构，后期维护只需要定期检查合页的润滑状态即可，故障率远低于多连杆的折叠门结构。
