剪叉式伸缩联动百叶窗驱动机构

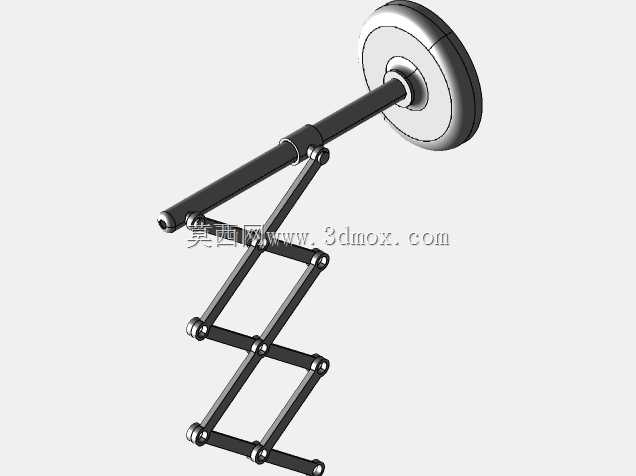

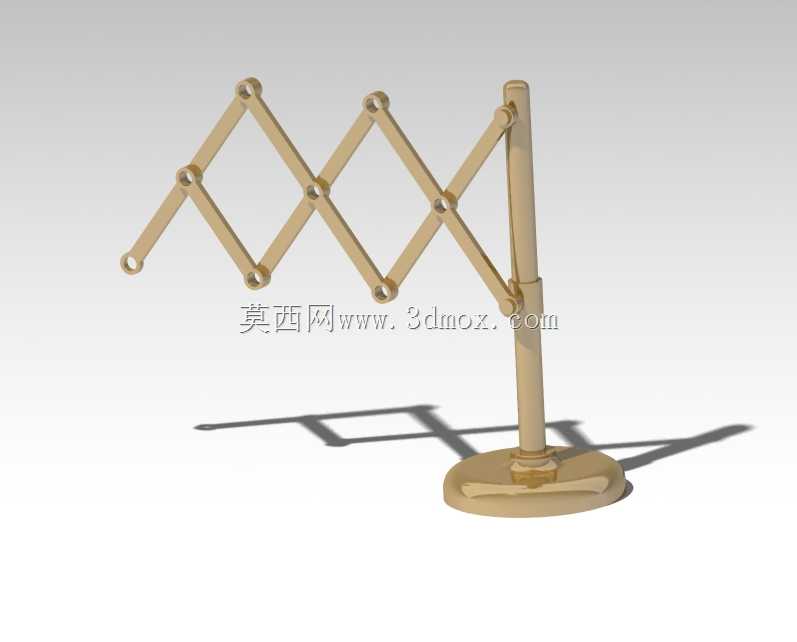

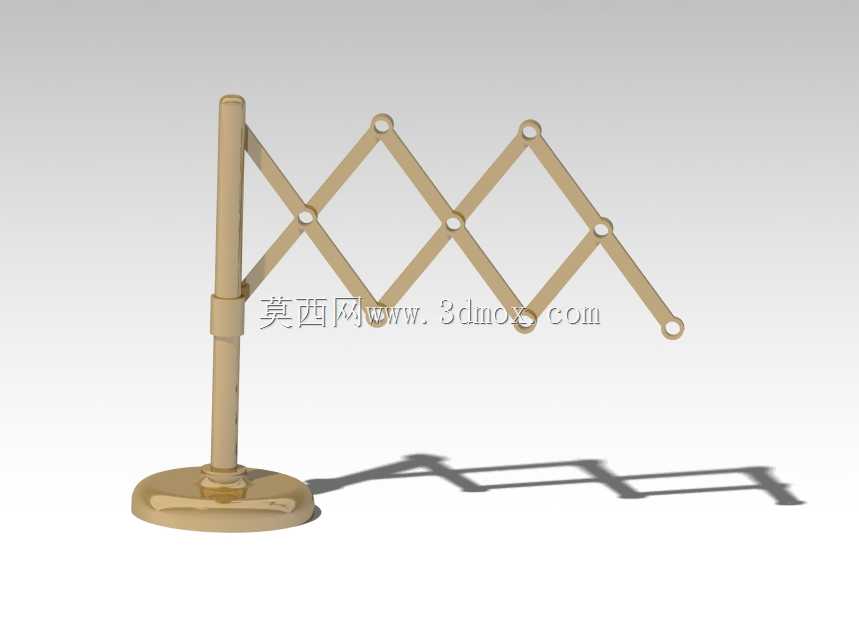

日常民用建筑、工业厂房的通风采光场景中，百叶窗的开度同步调节一直是结构设计的常见需求，这款剪叉式联动驱动机构，正是为解决多组百叶叶片同步偏转的传动问题开发的结构方案。区别于传统单杆拉动易出现的叶片偏转角度不一致、卡位卡顿问题，该结构采用菱形剪叉铰接组作为核心传动单元，所有铰接点均采用等距孔位设计，当驱动端沿立柱轴向产生位移时，剪叉组会同步完成伸展或收缩动作，带动每一组连接的百叶叶片绕自身转轴偏转相同角度，从完全闭合到完全开启的全行程内，各叶片的角度偏差可控制在极小范围内，不会出现局部漏光、通风量不均的问题。设计过程中首先确定了立柱作为承载基准的结构形式，底部采用圆盘式安装底座，可通过螺栓固定在窗框侧边的安装面上，安装时仅需保证立柱与窗框侧边的平行度即可，无需额外复杂的定位工装，底座与立柱的连接位置设置了轴向滑动限位结构，避免驱动过程中剪叉组出现径向窜动。剪叉臂的厚度根据百叶窗的整体宽度做适配，单组剪叉单元的铰接孔中心距保持一致，每一个剪叉节点都预留了与百叶叶片转轴连接的接口，安装时可根据实际百叶的数量增减剪叉单元的节数，适配不同高度尺寸的百叶窗安装需求，不需要重新开模制作整套传动件。实际使用中，该机构的驱动端可连接手动拨杆、电动推杆甚至温感驱动元件，既可以用在手动调节的民用百叶窗上，也能适配智能通风系统的自动调节需求，剪叉结构本身的传动死点位置经过特意设计，当百叶完全闭合时，剪叉臂刚好处于接近共线的位置，可实现机械自锁，不需要额外加装锁止结构就能避免叶片受外力风压自行开启，大幅降低了配套锁具的成本。结构的运动间隙控制上，所有铰接位置都预留了合理的配合公差，既不会因为间隙过大出现传动旷量，也不会因为公差过紧导致转动卡涩，长期往复运行的磨损量也控制在合理区间，能满足门窗类产品上万次启闭的使用寿命要求。安装边界上，整套机构的突出厚度仅略大于剪叉臂的宽度，安装在窗框侧边时不会额外占用过多的窗洞空间，也不会突出墙面影响后续的窗帘安装等装修工序，适配绝大多数常规尺寸的铝合金、塑钢百叶窗的安装尺寸要求，不需要对原有窗框结构做大规模改动即可完成加装替换。
