间接T5荧光扩散灯具三维结构设计

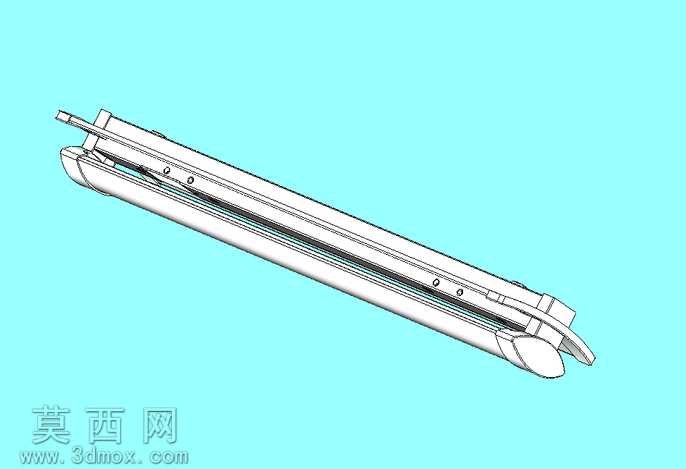

本作品为间接T5荧光与扩散灯具的三维参数化建模成果，建模过程依托三维机械设计软件完成全流程结构搭建，首先针对灯具长条形的整体形态进行基准定位，以中心轴线为核心参考搭建整体骨架，确保灯体各段结构的同轴度与装配精度。建模阶段优先完成灯体主壳体的结构绘制，采用薄壁拉伸特征构建长条形壳体基础形态，针对壳体两端的端盖衔接位置预留精准的装配卡槽，同时在壳体侧壁预留荧光灯管的安装卡位、扩散板的嵌装槽位，所有卡位尺寸均匹配T5荧光灯管的标准安装规格，保证虚拟装配后无结构干涉。针对灯具的扩散结构部分，采用曲面建模方式构建扩散罩的弧形导光面，通过曲率连续调整保证扩散面的弧度均匀，避免光线折射过程中出现局部明暗不均的问题，同时在扩散罩与主壳体的衔接处设计卡扣式连接结构，替代传统螺丝固定方案，简化后期装配与维护流程。灯体内部的灯管固定座采用拉伸加切除特征完成建模，固定座上设计有弹性卡爪结构，可实现T5灯管的快速卡装与拆卸，同时预留接线走线的隐藏式槽道，保证灯体内部线路排布整齐，避免线路外露影响美观与使用安全。两端的端盖结构采用圆角过渡处理，既提升整体外观的流畅度，也避免尖锐边角带来的安装使用风险，端盖上预留的接线孔位设计有防水护圈结构，适配常规室内照明场景的使用防护需求。材质渲染阶段，主灯体壳体赋予哑光白色金属烤漆材质，调整材质粗糙度参数模拟真实灯具外壳的哑光质感，扩散罩赋予半透明磨砂PC材质，调整材质的透光率与散射参数，还原扩散板匀化光线的视觉效果，内部灯管固定座赋予阻燃ABS塑料材质，金属卡扣部分赋予镀锌钢材材质，通过不同材质参数的区分清晰呈现各部件的材质属性与功能差异。整体建模过程严格遵循灯具装配逻辑，所有部件的配合公差均按照常规五金灯具的生产标准设置，既保证三维模型的结构可视化效果，也可直接用于后续的结构验证、生产开模参考，完整还原了间接照明荧光扩散灯的内部结构与外部形态，清晰展现了长条形灯具的分层装配关系与各功能部件的设计逻辑。
