新冠疫苗西林药剂瓶外观结构设计

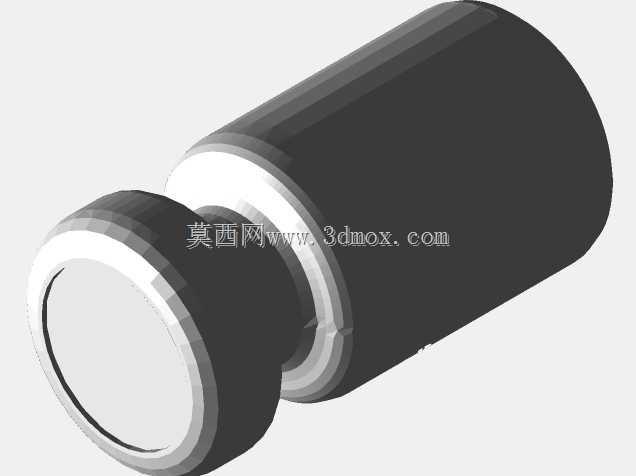

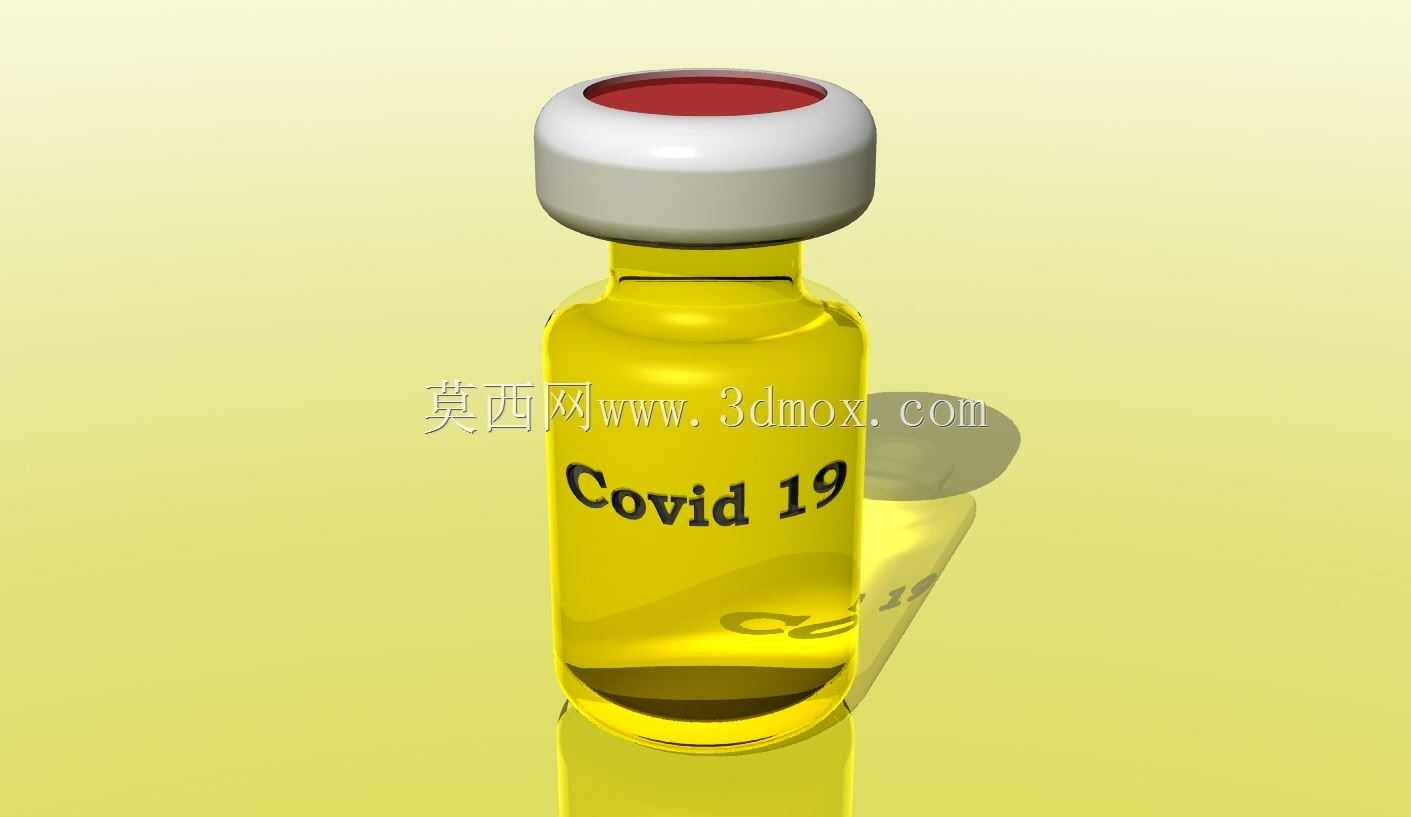

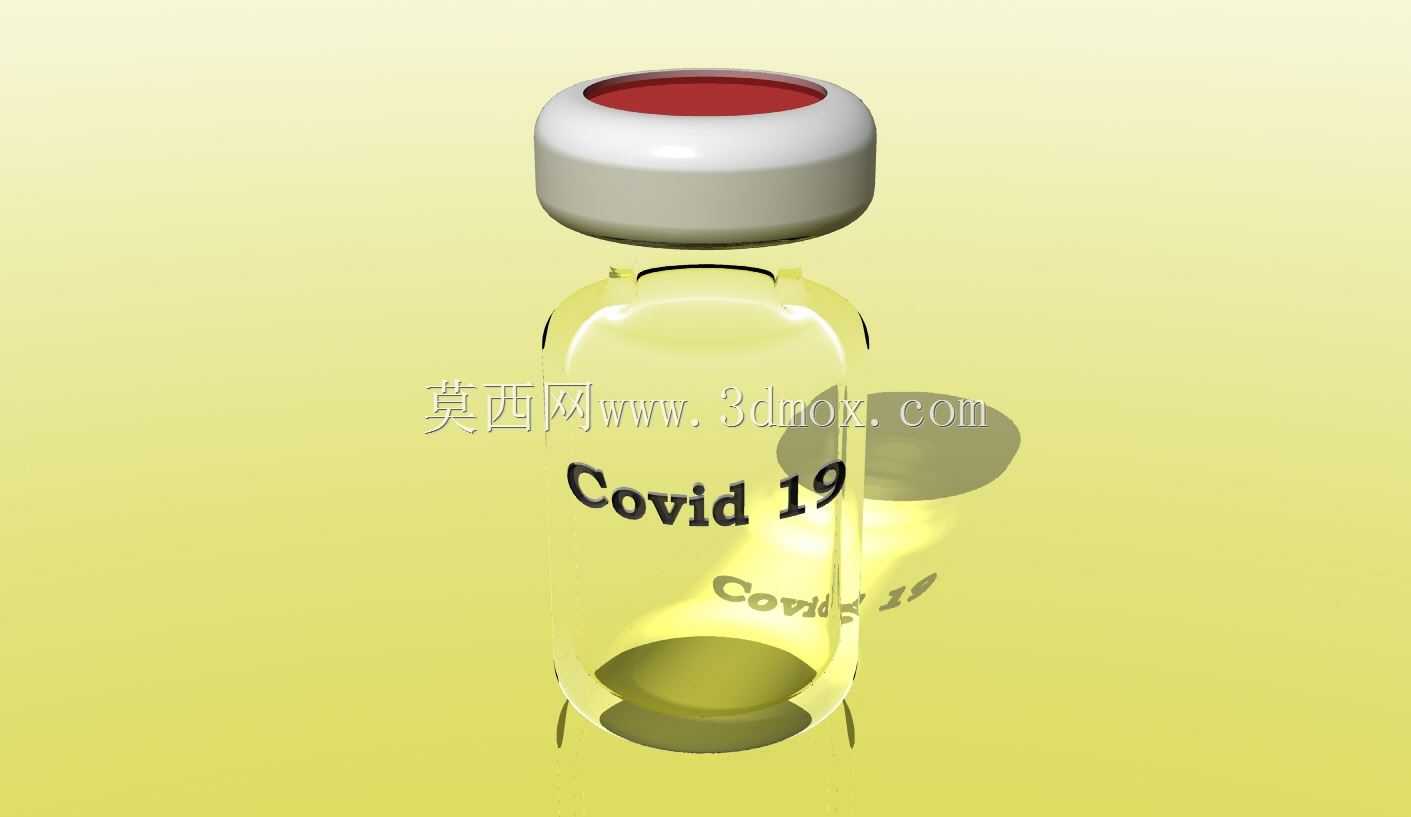

这款西林瓶三维结构设计，核心面向医用药剂包装领域的可视化展示、结构验证场景，可用于医疗科普演示、医药物流模拟、医用设备配套结构适配等实际工程环节。从实际使用需求出发，瓶身采用透明黄色医用玻璃质感的结构设计，整体为直筒收颈的经典西林瓶构型，瓶身主体圆柱段直径与高度比例符合常规10ml容量药剂瓶的通用尺寸边界，底部做圆弧内凹处理，既保证直立放置时的支撑稳定性，也适配自动化灌装生产线的输送定位卡槽尺寸，避免在高速输送过程中出现卡滞、倾倒问题。瓶口位置的密封结构做了分层设计，下层为灰白色橡胶塞嵌合段，与瓶口内壁做过盈配合的结构预留，保证密封后的药剂隔绝外界空气与微生物，上层为红色铝塑盖压合面，压合后边缘做卷边收口处理，完全覆盖橡胶塞外露部分，符合医用无菌包装的密封要求。瓶身侧面预留了标识印刷的平整区域，可直接印刷药剂名称、规格等信息，无需额外粘贴标签，减少生产环节的工序步骤。设计过程中重点考量了与现有医用灌装、轧盖设备的适配性，瓶身颈部的过渡圆弧半径、瓶口外径尺寸均参照现有西林瓶的通用安装边界做参数匹配，可直接适配现有生产线的机械手抓取位、灌装头定位尺寸、轧盖模具型腔，无需对现有生产设备做额外改造即可完成对应生产流程。瓶身壁厚做均匀化处理，整体壁厚控制在1.2mm左右，既保证玻璃材质的抗冲击强度，避免运输过程中出现碎裂，也控制整体重量，降低物流运输成本。瓶身内部的腔体结构做光滑过渡处理，无死角残留结构，可保证药剂完全抽取，减少药剂残留浪费，同时也适配医用注射器的针头穿刺深度，橡胶塞的厚度设计预留了足够的穿刺行程，避免针头穿透胶塞后触碰到铝盖造成污染。整体结构没有多余的异形设计，所有曲面均做曲率连续处理，在三维建模过程中可直接导出用于渲染展示、3D打印手板验证、生产线工位模拟等不同场景，结构特征清晰，装配关系明确，密封结构的分层设计完全还原实际医用西林瓶的装配逻辑，可直接用于相关医疗场景的结构验证与展示工作。
