参数化矩形柔性波纹管三维结构设计

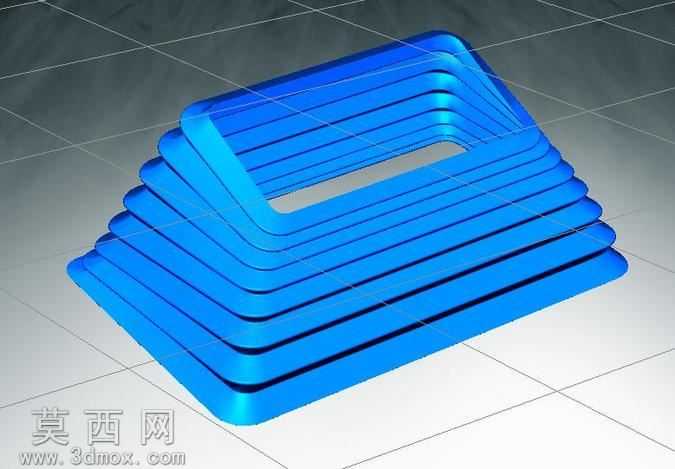

本作品为参数化设计的矩形柔性波纹管结构，采用三维建模软件完成全流程设计与渲染呈现。建模阶段首先基于参数化设计逻辑搭建骨架模型，将波纹管的整体长宽尺寸、单层壁厚、波纹节距、圆角半径、总层数等核心尺寸设置为可驱动参数，后续可根据实际使用场景的安装空间、伸缩行程需求快速调整整体规格，无需重新从零搭建模型，大幅提升设计迭代效率。建模过程中优先采用草图驱动特征的方式，先绘制矩形截面的基础轮廓，对四个转角处做等半径圆角处理，避免直角结构带来的应力集中问题，再通过扫描、阵列等特征完成多层波纹结构的生成，每一层波纹的边缘都做了微小的倒角处理，既消除建模过程中产生的尖锐边线，也更符合实际橡塑或金属波纹管的生产工艺特征，避免实际加工时出现应力开裂的隐患。材质与渲染阶段，针对柔性波纹管常用的橡塑类材质特性，调整材质球的基础颜色为鲜亮的工业蓝色，设置适中的粗糙度参数模拟橡塑材质的半哑光质感，同时添加轻微的反射效果让模型表面呈现自然的光影层次，渲染场景采用浅灰色网格地面作为衬托，搭配柔和的三点布光，从不同角度照亮波纹层叠的结构，清晰展现每一层波纹的轮廓形态与层间的间隙结构，让观看者可以直观理解波纹管的伸缩变形空间。结构设计上，该波纹管采用多层等距堆叠的矩形波纹结构，相邻波纹层之间预留均匀的变形间隙，在受到轴向压力时各层波纹可以均匀收拢，受到横向偏移力时可以通过层间的错位变形实现角度补偿，相比圆形波纹管，矩形截面的结构更适配方形管路、矩形安装接口的密封补偿场景，可应用在设备通风管路、线缆防护套、小型密封连接结构等场景中。设计过程中重点考量了柔性结构的变形合理性，通过参数化约束保证每一层波纹的壁厚均匀一致，避免局部壁厚过薄导致结构强度不足，或是壁厚过厚影响柔性变形能力，整体结构无多余特征，建模逻辑清晰，参数可编辑性强，既可以作为独立的功能件用于机械结构的管路补偿设计，也可以作为参数化建模的学习参考案例，帮助学习者掌握参数化特征搭建、柔性类工业零件建模的思路与技巧。
