齿轮箱中间传动轴工程设计三维模型

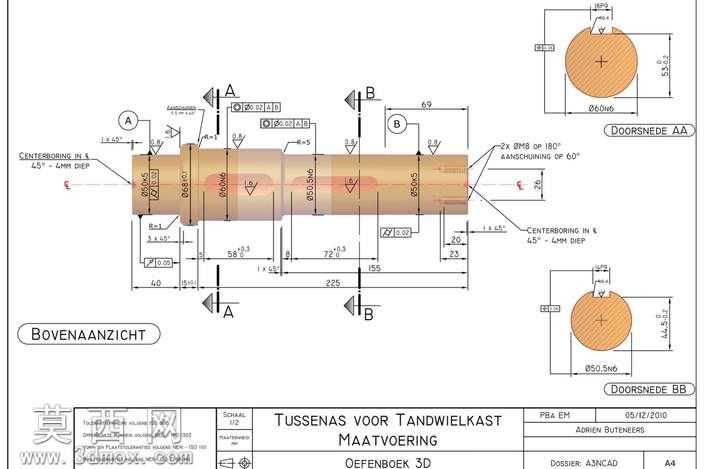

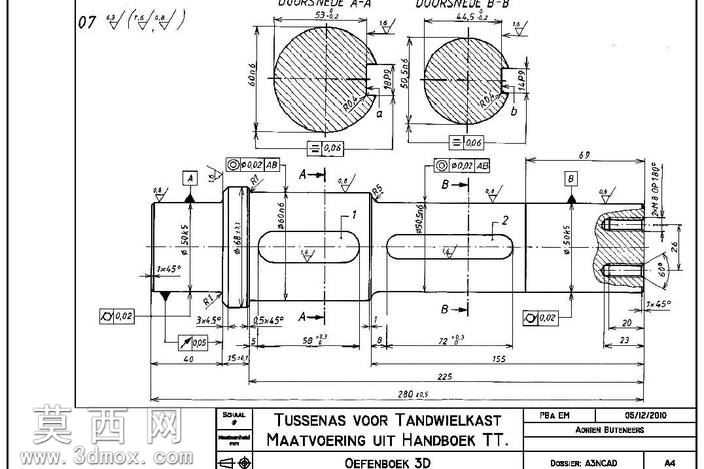

本作品为齿轮箱配套中间传动轴的三维设计模型，建模过程严格遵循机械设计规范与轴类零件加工工艺要求，完整还原了阶梯轴的全部结构细节。建模阶段首先依据传动载荷计算结果确定各轴段直径参数，通过旋转特征生成轴的主体毛坯轮廓，再依次完成键槽、中心孔、退刀槽、倒角等细部结构的特征构建，所有尺寸均与二维工程图标注完全匹配，各轴段的长度公差、直径公差、形位公差要求均在建模参数中进行对应设置，可直接对接数控加工编程环节。材质配置上根据传动轴的服役工况，选用合金结构钢作为零件材质，在渲染环节调整材质参数还原调质处理后的金属表面质感，对磨削加工的轴颈表面设置更高的光洁度参数，对粗加工的非配合面设置对应的粗糙质感，同时通过剖面渲染展示轴的内部实体结构，清晰呈现各轴段的直径变化过渡区域。结构设计上充分考虑轴上零件的装配定位需求：两端设置B型中心孔作为加工基准，配合轴段预留轴承安装位，齿轮安装轴段设计对应平键键槽实现周向固定，轴肩位置严格按照轴承、齿轮的安装尺寸设置定位高度，轴端倒角符合装配导入的工艺要求，退刀槽尺寸满足螺纹加工、磨削加工的退刀需求，同时标注了各表面的粗糙度要求与形位公差基准，确保零件加工后可满足齿轮箱的传动精度要求。设计过程中同步完成了二维工程图的投影视图生成，包含主视图、两个断面剖视图，完整标注了所有尺寸、公差、技术要求，三维模型与二维图纸完全关联，修改模型参数时工程图可同步更新，大幅提升设计迭代效率，该模型可直接用于齿轮箱的虚拟装配、干涉检查、运动仿真以及有限元强度校核环节，为后续的零件加工、装配调试提供完整的三维数据支撑。
