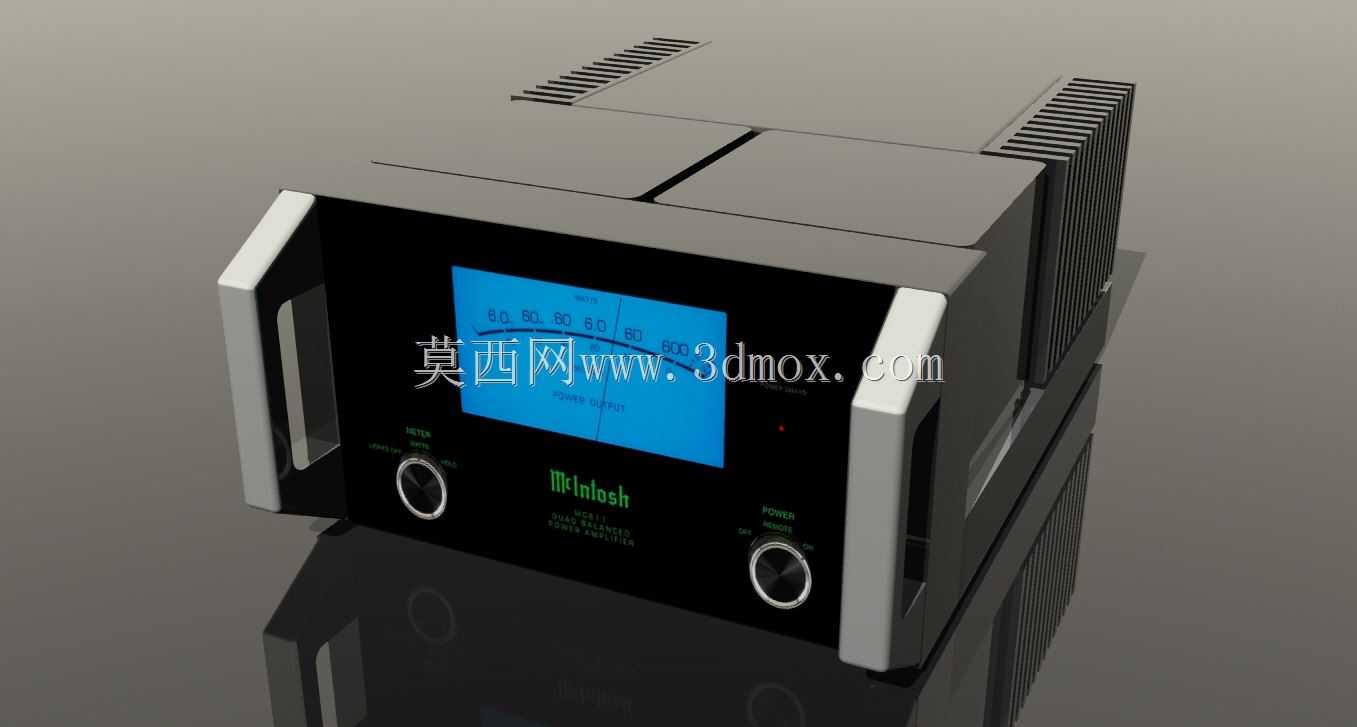

麦景图MC611四平衡功率放大器外观结构

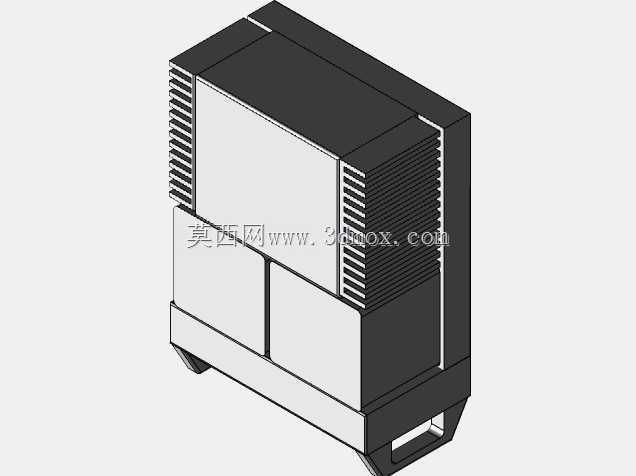

这款功率放大器主要面向家庭高端音频重放场景搭建使用，单台可输出600瓦额定功率，能够适配2欧姆、4欧姆、8欧姆等多种常见阻抗规格的扬声器单元，不管是搭建双声道立体声HiFi听音系统，还是多声道家庭影院的后置、环绕声道驱动，都能提供足够的功率储备，避免大动态音频片段下的功率不足导致的失真问题。从结构设计来看，整机采用卧式方正箱体布局，两侧设置了一体化金属提手结构，既可以在设备搬运、安装就位时提供受力点位，避免搬运过程中磕碰前面板的操控与显示区域，同时金属提手也和前面板的黑色玻璃面板形成材质与色彩的对比，提升整机的视觉辨识度。前面板区域采用黑色钢化玻璃作为基底，上方设置了蓝色背光的功率显示表头，能够实时反馈当前输出功率状态，下方对称布置两个调节旋钮，分别对应输入选择与音量调节功能，旋钮周边做了金属切边处理，旋转时带有清晰的档位阻尼感，兼顾操控手感与长期使用的耐磨性。箱体顶部靠后侧设置了多组平行排布的散热格栅，对应内部功率放大模块的散热风道，内部的功率器件工作时产生的热量可以通过自然对流的方式从格栅排出，不需要额外设置高转速散热风扇，从根源上避免风扇运转带来的额外噪声，契合音频设备对低底噪的使用要求。箱体后侧的散热鳍片采用外露式铝挤型材结构，进一步增大散热面积，保证长时间高功率输出状态下，内部器件的工作温度维持在合理区间，避免过热导致的性能衰减或者器件损坏。在安装边界方面，整机的宽度、深度与高度尺寸适配标准的音响设备机柜层架间距，放置时不需要额外改造机柜结构，底部设置了防滑减震脚垫，能够隔绝桌面或者机柜传递的微小振动，避免振动影响内部电路的工作稳定性，同时也能防止设备放置时出现滑动移位。接线区域设置在箱体背部，预留了足够的接线操作空间，扬声器接线柱采用大尺寸镀金接线端子，既可以适配香蕉插头快速插接，也可以直接拧紧裸线连接，满足不同用户的接线习惯，信号输入端口同时配备平衡与非平衡接口，能够适配前级解码器、AV功放等不同前端设备的输出需求。从建模还原的角度来看，这款模型精准还原了设备的外观分件、材质质感与各部件的相对位置，前面板的品牌标识、显示区域的刻度细节、散热格栅的排布密度都和实物保持一致，可用于音频系统搭建的效果预览、展厅音响布局的可视化展示，也能作为消费电子类产品结构设计的参考案例，帮助设计人员理解高端音频设备的外观设计逻辑、散热结构布置与操控区域的人机工程学考量。
