高保真麦景图MA9000集成功放结构模型

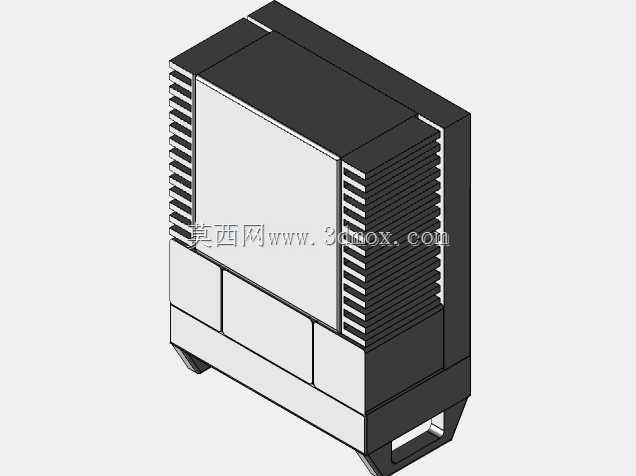

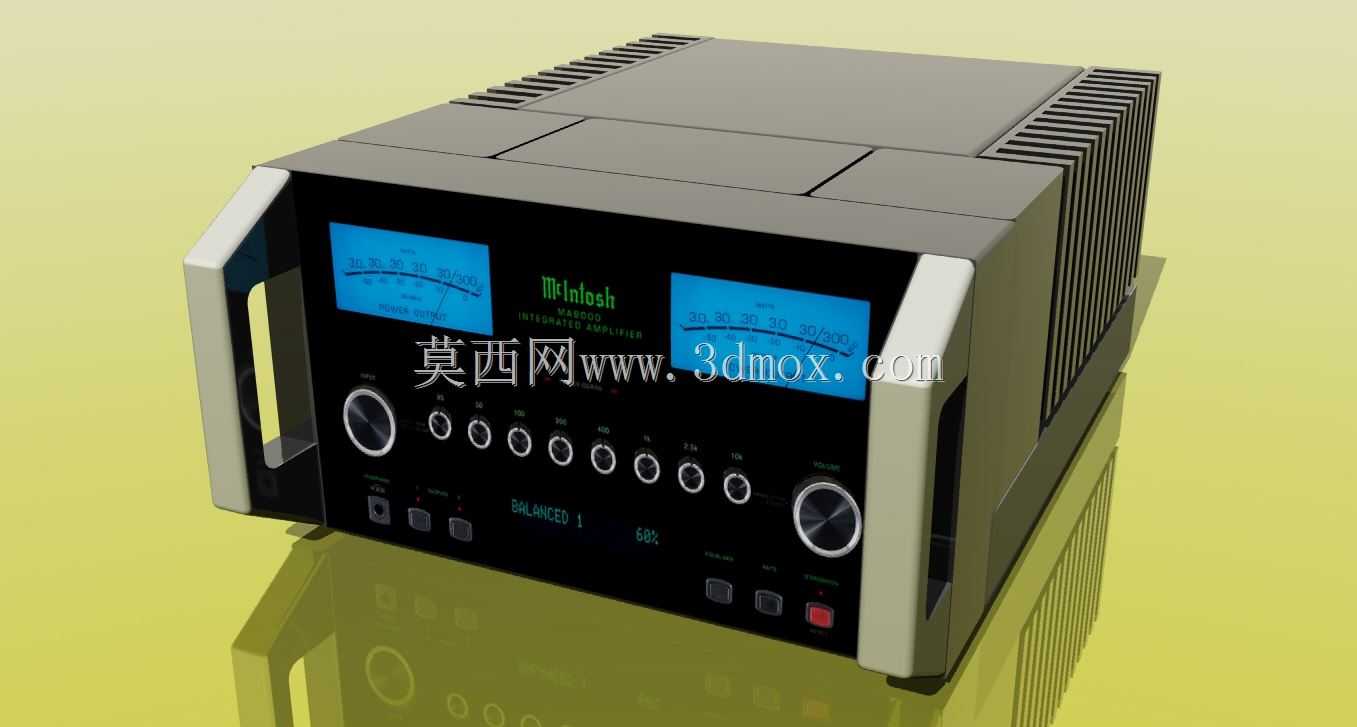

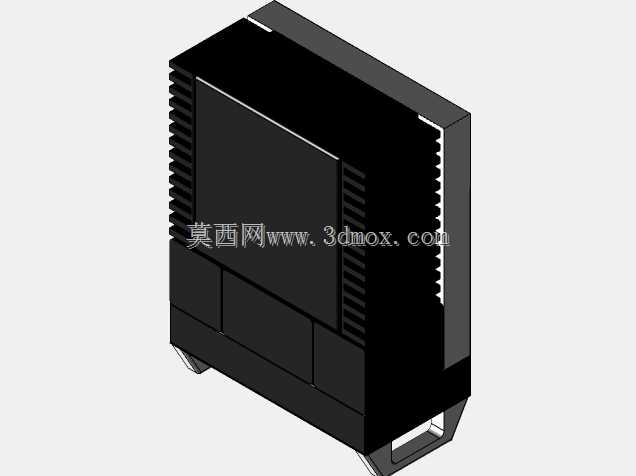

从结构设计视角拆解这款集成放大器的三维模型，首先要明确其核心应用场景覆盖高端家用HiFi听音室、专业录音棚监听系统、高端影音定制安装项目三类场景，建模时需要兼顾外观还原度与内部结构的装配合理性，为后续结构改型、外壳定制、安装适配提供精准的三维参考。这款设备的核心用途是将前级信号放大与后级功率输出模块整合为一体，单通道可输出300瓦的持续功率，能够驱动绝大多数低灵敏度HiFi音箱，省去了前后级分体搭配的调试成本，同时降低了系统接线带来的信号损耗。从功能特性的结构落地来看，前面板布局完全遵循专业音频设备的操作逻辑：左右两侧对称布置的VU表头用于实时显示输出功率电平，下方排列的功能旋钮对应输入切换、音量调节、高低音增益调整、平衡控制等核心操作，底部的功能按键与指示灯对应电源开关、静音、输入源直通等功能，两侧的金属提手不仅承担设备搬运的受力作用，同时作为前面板的结构加强件，与金属边框形成一体化的防护结构，避免运输或使用过程中磕碰损坏面板控件。设计思路上，机身顶部的散热鳍片采用一体化拉伸铝结构，沿机身两侧纵向排布，对应内部功率放大管的安装位置，能够将大功率工作状态下产生的热量通过自然对流快速散出，无需额外配置散热风扇，从根源上避免风扇运转带来的底噪干扰，符合高端音频设备的低噪声设计要求。机身外壳采用金属板材拼接结构，边角做圆弧过渡处理，既提升了外观的精致感，也避免锐边带来的安装使用风险。从安装边界尺寸来看，这款设备属于标准台式音频设备尺寸，建模时预留了标准机柜安装的固定孔位适配空间，机身深度方向预留了接线端子的插拔操作空间，底部的支撑脚高度经过测算，既保证底部空气流通辅助散热，也能避免桌面共振对设备内部元件的影响，前面板所有控件的操作间距符合人体工程学要求，旋钮直径与按键间距保证盲操作时的识别准确率，不会出现误触相邻控件的问题。建模过程中对面板刻度、标识、接口位置的还原精度控制在0.1mm级别，能够直接用于产品外观打样验证、安装空间适配校核、展示动画制作等场景，结构上区分了外壳、面板控件、散热结构、内部安装框架等不同装配层级，方便后续根据需求进行结构拆解与改型设计。
