搏力谋风阀执行器结构三维建模设计

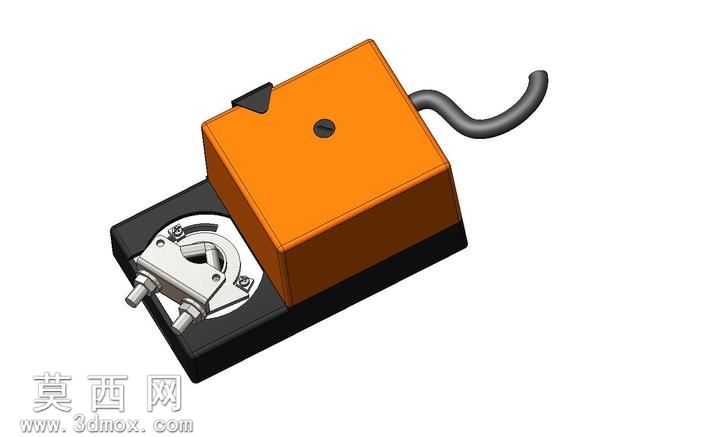

本模型针对搏力谋LMC24-SR型风阀执行器进行等比例三维建模还原，建模过程严格参照实物测绘尺寸与产品公开结构参数，在SolidWorks平台中完成全参数化特征搭建，确保各部件装配公差符合实际产品的配合要求。建模初期先梳理执行器的整体结构逻辑，将产品拆分为上壳体、下基座、驱动输出组件、接线尾缆四个核心模块，分别进行独立建模后再完成总装配约束。上壳体采用橙色工程塑料材质，建模时通过拉伸凸台构建主体方正轮廓，对边角处做0.5mm圆角过渡处理还原注塑件的工艺特征，壳体表面的状态指示拨块、固定沉孔均通过切除拉伸与凸台拉伸特征精准还原，材质渲染阶段添加细微的磨砂塑料纹理，模拟ABS工程塑料的哑光表面质感，避免渲染效果出现过度反光的失真问题。下基座采用黑色阻燃塑料材质，建模时重点还原基座与风阀轴连接的安装定位结构，预留的轴孔、固定螺丝孔位尺寸完全匹配实际安装规格，基座与上壳体的卡扣连接结构做了细节刻画，确保装配时卡扣特征可完全契合。驱动输出组件是建模的核心部分，对金属输出轴、夹紧拨叉、角度限位结构均做了精细化建模，金属部件采用抛光镀锌钢材质渲染，添加轻微的金属反光与表面细微划痕质感，还原五金加工件的真实表面状态，拨叉的转动限位结构按照产品0-90度的转动行程做了运动约束设置，可直观模拟执行器驱动风阀转动的工作过程。尾部的连接线缆采用扫描特征建模，按照实物自然弯曲的弧度绘制扫描路径，线缆外皮添加黑色橡胶材质的柔性质感，还原线缆的自然垂落形态。整体建模过程遵循从整体到局部的设计思路，先确定产品的整体长宽高基准尺寸，再逐步细化各功能部件的细节特征，所有配合面均设置了合理的装配间隙，既还原了实物的外观形态，也清晰展现了执行器的内部连接逻辑与安装结构，可用于暖通空调系统的配套装配演示、楼宇自控设备的教学展示以及相关产品的结构参考设计，渲染阶段采用柔和的均匀布光，突出不同材质的质感差异，让模型整体视觉效果贴近实物拍摄的真实观感。
